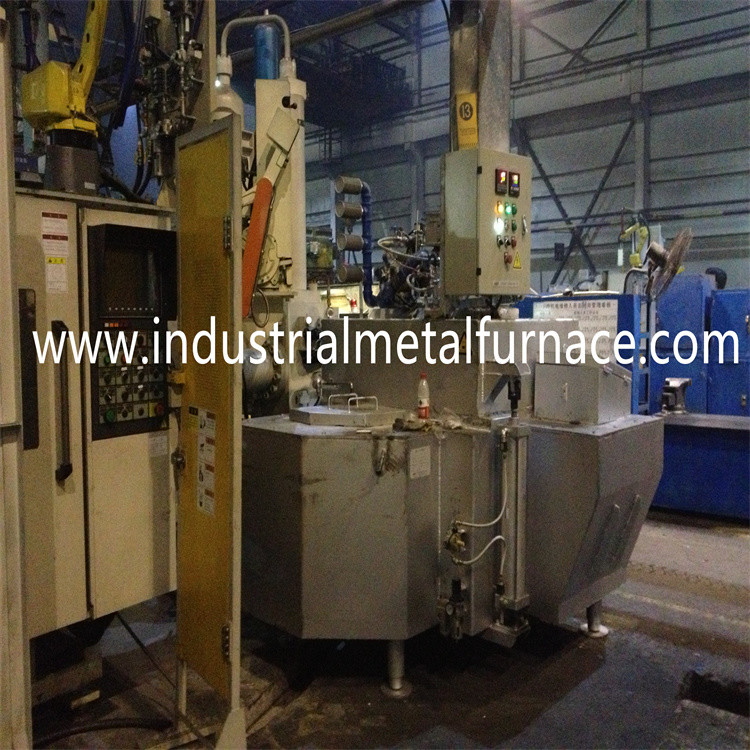

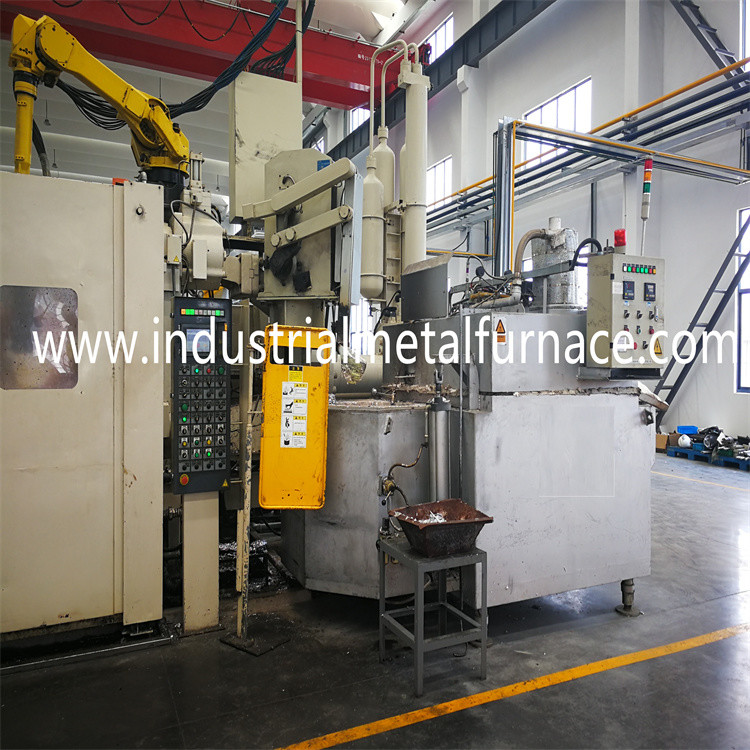

300KGS Piec do przechowywania gazu z aluminium w basenie

Typ gazu w basenieAluminiumALloyTrzymać Furna

1. Piec do przechowywania gazu ze stopu aluminium

Piec do przechowywania gazu typu basenowego ma zastosowanie głównie do izolacji

roztworu metali nieżelaznych i może być stosowany w maszynie do odlewania ciśnieniowego,

odlewanie odśrodkowe, odlewanie grawitacyjne, odlewanie precyzyjne i inne procesy.

Produkt składa się z korpusu pieca, układu spalania i

elektryczna skrzynka sterownicza.Zainstalowany jest płaski system spalania płomienia

na górze pieca, która bezpośrednio promieniuje aluminium

ciecz stopowa o wysokiej wydajności.Piec jest łatwy w utrzymaniu

i ruszaj.

Piec podgrzewający typu basen opalany gazem jest podgrzewaczem ze stopu aluminium

piec, który może odzyskiwać ciepło i dążyć do granicy oszczędności energii.

1. Przyjęto palnik o niskim zużyciu energii z wymiennikiem ciepła,

które mogą skutecznie wykorzystywać odprowadzanie ciepła.

2. Przyjęto wysokiej jakości importowany palnik z płaskim płomieniem, z dużym płomieniem

obszar promieniowania i wysoka sprawność cieplna.Temperatura stopionego

aluminium można kontrolować w zakresie ± 3 ℃, a zawartość tlenu w

atmosfera w piecu jest mniejsza niż 5%, co może skutecznie

zapobiegać powstawaniu tlenków w piecu.

3. Ze względu na unikalną strukturę izolacji termicznej może skutecznie

zmniejszyć rozpraszanie ciepła powierzchniowego, zmniejszyć temperaturę otoczenia i

poprawić sprawność cieplną.

4. Aluminiowa wyściółka pieca gazowego wykonana jest z połączonej mineralnej wysokiej wytrzymałości

nieprzywierający aluminiowy materiał ogniotrwały o żywotności ponad 5

lat (gwarancja trzy lata).

5. Zastosuj specjalny system spalania i wspomaganie spalania

wentylator do realizacji cichej pracy

2. Zgodnie z wymaganiami naszej firmy ten piec

ma na celu izolację stopu aluminium. Ma następujące pparametry.

1. Zmiana poziomu cieczy: 175mm

2. Rodzaj paliwa: gaz ziemny;wartość opałowa: 8600kcal/Nm3;ciśnienie zasilania gazem: 5kpa

3. Znamionowa temperatura stopionego gazu: ± 850 ℃

4. Dokładność regulacji temperatury: ± 5 ℃

5. Zasilanie: 380 V, 50 Hz, 3-fazowy układ 5-przewodowy

3. Struktura korpusu pieca

1. Konstrukcja stalowa:

Opalana gazem powłoka pieca do odlewania ciśnieniowego jest formowana przez splatanie i

spawanie blachy stalowej,orazprzekrój stali, a materiał wokół drzwi pieca jest odlewany

żelazko. Cały piec ma funkcję podnoszenia, którą można łatwo dopasować;

z wyposażeniem.

2. Skład wyłożenia pieca:

Stopiony basen jest tworzony przez jednorazowy odlew.Ten materiał

jest materiałem odlewniczym, który charakteryzuje się dużą wytrzymałością,

brak przyczepności do aluminium, długa żywotność i tak dalej. (ściskanie)

wytrzymałość: 140 MPa powyżej 110 ℃, podczas gdy liniowa szybkość zmian wynosi tylko 0,1%).

Górna część pieca i górny koniec ściany pieca wykorzystują importowane

Youre nano warstwa izolacji termicznej.Wzrost temperatury pieca

ściana ma mniej niż 30 stopni.

3. System spalania:

Należy wybrać palnik gazowy 3.1.Prosta obsługa i konserwacja,

długa żywotność, kontrola temperatury, automatyczny zapłon i ogniste oko

monitorowanie.Po osiągnięciu ustawionej temperatury palnik zatrzymuje się

spalanie.Gdy temperatura w piecu jest niższa niż dolna granica

ustawionej temperatury, palnik wchodzi do króćca spalania w trybie automatycznym

spalanie, automatyczny zapłon i detekcja pręta płomieniowego.Po operacji

przygotowanie pieca podgrzewającego zakończone, prowadzone jest czyszczenie strumieniowe

najpierw zgaszony, a następnie automatyczny zapłon jest wykonywany przy niskim spalaniu.

Po wykryciu płomienia przez pręt wykrywania płomienia, palnik:

automatycznie i stopniowo wchodzić w stan wysokiego spalania.W tym samym

czas, czujnik płomienia zawsze monitoruje stan spalania

palnik.

3.2 system bezpieczeństwa pieca podtrzymującego może natychmiast odciąć

palnika głównego i palnika zapłonowego oraz przerwać dopływ paliwa, gdy

palnik nie jest całkowicie spalony lub zgaszony. Urządzenie blokujące

jest ustawiony pomiędzy presostatami paliwa i wspomagania spalania

rurociągi powietrzne, dzięki czemu można zamknąć zawór odcinający dopływ paliwa;

poprzez reakcję urządzenia blokującego w przypadku jakichkolwiek nieprawidłowości

warunki spalania. Kontrola temperatury stopu: kontrola temperatury;

polega na automatycznej regulacji prędkości wentylatora spalania poprzez

przemiennik częstotliwości wentylatora spalania wg aluminium

temperatura cieczy w piecu podtrzymującym, aby dostosować spalanie;

objętość palnika.Metoda to regulacja PID. Górna temperatura

limit jest ustawiany przez ogrzewanie temperatury otoczenia w pokrywie w celu kontrolowania;

temperatura atmosfery.

3.3 główne elementy układu spalania

1) Głowica palnika głównego 1 # Krom

2) Główny przeciwpożarowy zawór elektromagnetyczny 1 # Honeywell

3) 1 # Honeywell

4) Przełącznik ciśnienia wiatru 1 # Honeywell

5) Reduktor ciśnienia 1 # Fisher

6) Presostat gazu 1 # Honeywell

7) Regulator spalania 1 # Honeywell

8) Wentylator wspomagający spalanie 1 # domowy

9) regulator temperatury 2 # Taisi

3.4. Marki Schneider i Chint są używane do niskiego napięcia

elementy elektryczne.

4. Kontrola temperatury

Automatyczny przełącznik płomienia kontroli temperatury, alarm nadmiernej temperatury,

ochrona przed płomieniem itp

1. Kontrola temperatury płynnego aluminium

2. kontrola temperatury temperatury;

3. Po zakończeniu przygotowania pieca włącz włącznik,

najpierw użyj dmuchawy do oczyszczenia aluminiowego pieca do przechowywania w procesie odlewania ciśnieniowego,

ustawić temperaturę kontrolną,włączyć jednocześnie elektrozawór gazociągu,

a gaz jest wtryskiwany do pieca w celu automatycznego zapłonu i spalania.

5.Zakres fortyfikacji użytkownika:

1. Gazociąg należy podłączyć do korpusu pieca zgodnie z wymaganiami.

2. Prace związane z okablowaniem elektrycznym, od szafy sterowniczej po okablowanie korpusu pieca,

są dostarczane przez naszą firmę.

Prace okablowania zasilacza i zasilacza rezerwowego są w zasięgu

zakres użytkowników. Zasilanie 380V ± 10%, 50Hz.

3. Prace pozycjonowania pieca do odlewania ciśnieniowego aluminium

(również koordynowane przez obie strony).

6.  Prace Wykonawcy:

1. Wykonanie korpusu pieca

2. Fundament witryny działa

3. wykonanie odpowiednich akcesoriów pieca,

4. produkcja systemu sterowania

5. Malowanie fortyfikacji

6. prace instalacyjne i uruchomieniowe

7. Fortyfikacja szkoleniowa operatora witryny

8.Wyposażenie fortyfikacji transportowej

7.Standardowa konfiguracja

1. jeden korpus pieca

2. Jeden zestaw systemu sterowania

3. Dwie termopary do pomiaru temperatury (jedna do pomiaru cieczy)

temperatura aluminium i jedna dla temperatury pieca, w tym

termopara do pomiaru temperatury ciekłego aluminium to

wyposażony w silikonowy rękaw ochronny nit ride)

4. Jeden zestaw układu spalania

5.Kilka wrażliwych materiałów (2 zestawy prętów zapłonowych)

6. Jeden egzemplarz instrukcji obsługi

8.Specyfikacje materiałowe

Korpus pieca

9.System spalania

10.Elektryczna część sterująca
