Przechylana moc IGBTŚrednia częstotliwość Industrial topienie metaliPiec Złom miedzi 70KW
1. Aplikacja
Moc IGBT 70kw średnia częstotliwośćprzemysłowy piec do topienia miedzisłuży do topienia
100KG złomu miedzi.

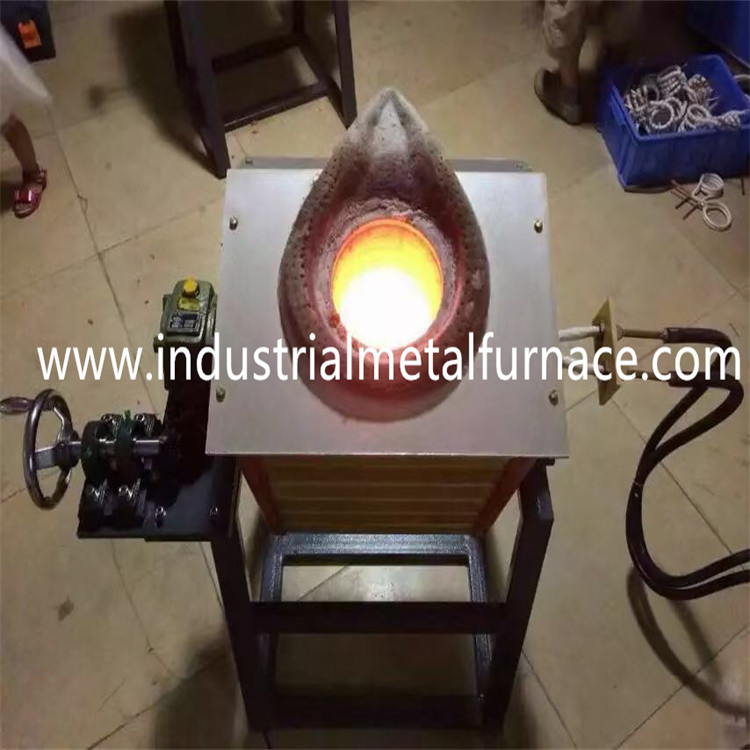

Indukcyjny piec do topienia jest szybko przechylanym piecem indukcyjnym do topienia różnych metali
takich jak stal, żelazo, miedź, srebro, aluminium, cynk, ołów itp. Piec do topienia metali ma
zalety wymaganego małego rozmiaru, bezpieczeństwa, inteligentnej kontroli temperatury i szybkiej wydajności topienia.
2. Parametry techniczne
Moc wyjściowa | 70KW | Pojemność | 100 kg miedzi |
Zakres napięcia wejściowego | 340V-430V | Typ chłodzenia | Chłodzenie wodne |
Częstotliwość oscylacji wyjściowej | 1-20 KHZ | Zapotrzebowanie na wodę chłodzącą |
0,8 ~ 0,16 MPa 9L/min |
Maksymalny prąd wejściowy | 105A | Waga |
Maszyna główna: 80kg; Szafa sterownicza: 60kg |
Prąd wyjściowy | 400-3500A | Wymiar |
Maszyna główna: 725 * 600 * 900 mm (L * W * H); Szafa sterownicza: 670 * 420 * 500 mm (dł. * szer. * wys.) |
3. Tabela mocy dlaMały rozmiarPiec do topienia miedzi
Specyfikacje i parametry serii pieców do wytapiania średniej częstotliwości | ||||
Moc wejściowa | Zdolność topienia zwykłych materiałów | Rozmiar tygla grafitowego (mm) |
Rozmiar korpusu pieca (długość/szerokość/wysokość (mm) |
Rozmiar zasilacza (mm) |
15KW
|
10 kg | Średnica zewnętrzna/wysokość całkowita: 160*185 | 800*550*750 |
Szafka 1:530*290*520 Szafka 2:500*230*460 |
25KW
|
20 kg | Średnica zewnętrzna/wysokość całkowita: 185*220 | 800*550*750 |
Szafka 1::530*290*520 Szafka 2:500*230*460 |
35KW
|
30 kg | Średnica zewnętrzna/wysokość całkowita: 215*250 |
830*560*920
|
Szafka 1: 630*340*540 Szafka 2:500*230*460 |
45KW
|
50 kg | Średnica zewnętrzna/wysokość całkowita: 260*300 |
890*620*1020
|
Szafka 1:700*350*620 Szafka 2:500*230*460 |
70KW
|
100 kg | Średnica zewnętrzna/wysokość całkowita: 315*410 |
940*650*1100
|
Szafka 1:700*350*620 Szafka 2:550*400*510 |
90KW
|
120 kg | Średnica zewnętrzna/wysokość całkowita: 340*440 |
940*650*1100
|
Szafka 1:820*420*890 Szafka 2:550*400*510 |
110KW
|
150 kg | Średnica zewnętrzna/wysokość całkowita: 365*450 |
1050*790*1200
|
Szafka 1:820*420*890 Szafka 2:550*400*510 |
160KW
|
250 kg | Średnica zewnętrzna/wysokość całkowita: 430*540 |
1050*790*1200
|
Szafka 1:750*500*960 Szafka 2:550*400*510 |
Uwagi: Posiadamy również średniej i dużej wielkości piec indukcyjny do topienia metali.Maksymalna pojemność
piec osiąga 20T lub więcej.Zapewniamy indywidualną obsługę.

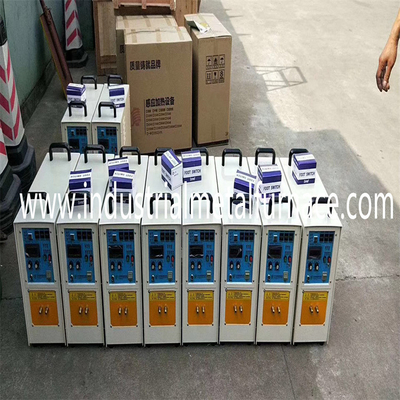

4. Zasilanie IGBT
Themetalowy piec indukcyjnyprzyjmuje urządzenie zasilające IGBT i unikalną technologię konwersji częstotliwości,
działać stabilnie i zapewniają wyższą niezawodność i trwałość.Ma funkcję stałego prądu i
stała regulacja mocy, która znacznie optymalizuje proces nagrzewania metalu, zapewnia wydajne i szybkie nagrzewanie,
i w pełni wykorzystuje zalety produktu.W tych samych warunkach ma dwukrotnie większą oszczędność energii
niż tradycyjna średnia częstotliwość SCR.Przy 100% obciążeniu może pracować nieprzerwanie przez 24 godziny i
poprawić jakość ogrzewania.
