1500 kg Elektryczny typ basenu Piec do topienia i przetrzymywania aluminium Urządzenia do wytapiania aluminium

Elektryczny basen typu Holding piecado wytopu aluminium

1.Aplikacja

Elektryczny piec do podgrzewania basenu jest używany głównie do ogrzewania

konserwacja roztworu metali nieżelaznych.

Wprowadzenie strukturalne

Piec podgrzewający typu basenowego składa się z następujących trzech części:

korpus pieca, elementy grzejne i układ sterowania elektrycznego.The

górna część elektrycznej skrzynki sterowniczej to obwód sterujący.Niższy

część to obwód zasilania.

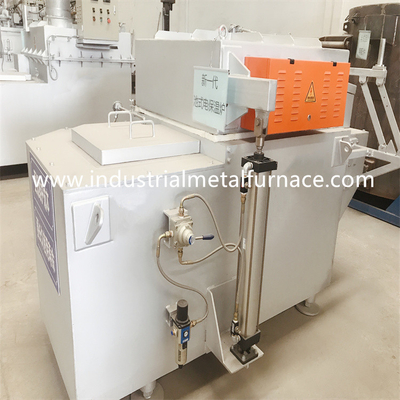

Korpus pieca składa się z otworu zasypowego, komory przetrzymującej,

otwór rozładunkowy i pokrywa paleniska.Otwór ładujący, otwór rozładowujący

i komora trzymająca są odlane w całości z odlewu 84ACX, który jest

produkowane przez Allied Mineral Products.(wytrzymałość na ściskanie 140MPA)

gdy temperatura osiągnie 110 ℃.Stawka linii wynosi 0,1%) Ten rodzaj

odlewanie ma tę zaletę, że aluminium jest nieprzywierające, o wysokiej wytrzymałości, łatwe;

czysta i długa żywotność.Pokrywa pieca przyjmuje włókno ogniotrwałe

bawełna z marką Janpnese, która ma dobrą odporność na ciepło,

i łatwa konserwacja.

Elektryczny system sterowania przyjmuje sterowanie PID za pomocą inteligentnego

regulator temperatury i regulator mocy.Temperatura

dokładność sterowania wynosi ± 3 ℃.Piec do przechowywania również do odlewania ciśnieniowego

ma alarm przegrzania.

Zasilacz przygotowany przez kupującego:

Zasilanie: 3-fazowe 5-przewodowe, 380V±10%, 50Hz±3 Hz;

Moc sterowania: 220 V ± 10%, 50 Hz ± 3 Hz.

2.Parametry techniczne

3.System grzewczy i elektryczny system sterowania

3.1.System grzewczy

a) elementy grzejne – pręt z węglika krzemu (łącznie 6 sztuk)

System sterowania: regulator temperatury (sprowadzany z Tajwanu, 2 sztuki),

elektroniczny regulator mocy, stycznik, przekaźnik.

Element czujnika temperatury: sprzęgło termiczne (2 sztuki razem,

1 do pomiaru temperatury atmosfery paleniska, a drugi do

pomiar temperatury stopionego aluminium)

3.2.Elektryczny układ sterowania (regulacja PID)

Tyrystory są głównym elementem sterującym sterowania elektrycznego

system.Prąd wyjściowy jest kontrolowany poprzez zmianę

kąt przewodzenia tyrystora.Elektryczny aluminiowy piec do przechowywania

wykorzystuje zaawansowaną kontrolę fazy i obwód wyzwalający do kontrolowania przewodzenia;

kąt tyrystora.Regulator temperatury ma różne zabezpieczenia

Funkcje.Gdy temperatura pieca do wytapiania aluminium wzrośnie powyżej

górna granica lub prąd jest nieprawidłowy z powodu błędów, kontroler może

automatycznie zatrzymuje wyjście impulsowe i zatrzymuje zasilanie.

3.3.główne parametry techniczne

a) napięcie robocze: 380V 3 fazy 50Hz;

b) metoda sterowania: ręczna regulacja potencjometrem lub automatyczna;

sygnał sterujący 0-5VDC;

c) funkcja miękkiego startu: ruchy rozpoczęte po 0,5 sekundy;

d) Dokładność regulacji temperatury: ± 5 ℃ (w standardowych warunkach pracy)

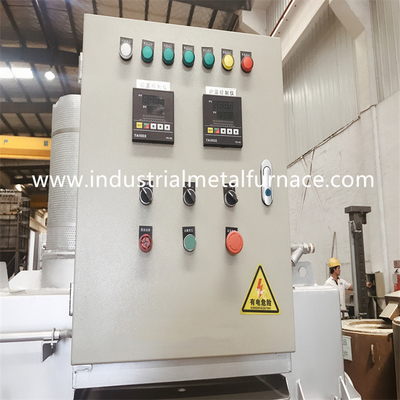

3.4. główne komponenty elektryczne

a) szafa sterownicza 1 szt.;

b) regulator temperatury, pochodzenie z Tajwanu, 2 sztuki (jeden kontroler)

z regulacją PID).

c) regulator mocy, 1 komplet;

d) elementy elektryczne niskiego napięcia, 1 komplet;

e) sprzęgło termiczne, 2 sztuki (sztuka mierząca stopiony)

temperatura aluminium jest osłonięta rurą osłony ochronnej);
