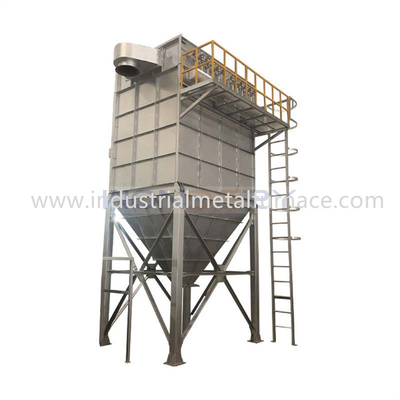

1200Pa 1,5 m / min Przemysłowy piec do topienia metali Typ worka Odpylacz 2000 mm

Nowy, wysokiej jakości średniej wielkości, łatwy w obsłudze worek typu odpylacz

1. Aplikacja

To urządzenie służy do oczyszczania gazów spalinowych o wysokiej temperaturze.

System oczyszczania przyjmuje dwustopniowe usuwanie kurzu.Pierwsza klasa

przyjmuje wysokowydajny odpylacz, który służy głównie do leczenia

grube cząstki powstające podczas topienia w piecach do topienia aluminium,

i ma świetny efekt chłodzenia.Druga klasa przyjmuje wysoką wydajność

odpylacz impulsowy worek do usuwania kurzu, który może filtrować kurz do 99,5%,

spełnienie wymagań krajowych norm emisyjnych.Powietrze zabiegowe

wydajność systemu odpylania to 17000 m3/h.

Określenie powierzchni filtra odpylacza: prędkość wiatru filtra wynosi

1,5 m/min, powierzchnia filtra wynosi 15 m2, a odpylacz przyjmuje impuls

antykondensacyjny filtr workowy impulsowy.

2. Zasada działania

2.1 Odpylacz jest odpylaczem typu impulsowego antykondensacyjnego.

2.2 Odpylacz ma konstrukcję jednorzędową, ze 120 workami filtracyjnymi i

łączna powierzchnia filtracji 15m2.

2.3 Worek filtracyjny przyjmuje standardowy rozmiar φ 130 × 2000, a

materiał to antykondensacyjny filc poliestrowy.

2.4 Typ filtra zewnętrznego jest dostosowany do odpylacza, a filtr

worek odpylacza połączony jest sprężyną z płytą ryflowaną

pierścień rozprężny, tworzący separację między powietrzem a zapylonym gazem.

2.5 Sygnał impulsowy wysyłany jest do elektrozaworu impulsowego przez sterownik impulsów,

a pulsacyjny zawór elektromagnetyczny wyrzuca sprężone powietrze, aby utworzyć worek filtracyjny

odkształcenie promieniowe i strząsanie kurzu.

2.6 W górnej części odpylacza znajdują się drzwiczki dostępu, które są używane

do konserwacji i wymiany worków (konserwacja, naprawa i wymiana worków)

odpylacza można wynieść na zewnątrz maszyny bez wchodzenia

wewnątrz odpylacza).

2.7 Elektryczna szafa sterownicza odpylacza przyjmuje strukturę

uszczelnione drzwi, które są pyłoszczelne i wodoodporne.

2.8 Aby zapobiec przedostawaniu się wysokiej temperatury spalin do pyłu

odpylacza, na rurze odpylacza ustawiony jest punkt pomiaru temperatury.

Wskaźnik temperatury jest zainstalowany w punkcie pracy pieca

i wyposażony w urządzenie alarmowe, aby przypomnieć operatorowi, że temperatura;

wzrost odpylacza jest zbyt wysoki i należy zastosować uzupełnienie świeżego powietrza, aby

zapewnić bezpieczną pracę całego systemu odpylania.

2.9 wybór wentylatora: zgodnie z projektowaną objętością powietrza systemu, 1 zestaw

Przyjęto wentylator wyciągowy wymuszony przez kocioł G4-73-10D, o jednorazowym ciśnieniu całkowitym

3251-3018pa, wydatek powietrza 25566-32083m3/h, silnik Y150M-4 i

moc 18,5kw.

2.10 kontrola systemu: zgodnie z wymaganiami procesu systemu,

szafa sterownicza jest ustawiona na odpylacz i system kontroli temperatury

do sterowania pulsacyjnym systemem odpylania i monitorowania temperatury

odpylacz, a wentylator główny jest uruchamiany przez przetwornicę częstotliwości.

3.micechy sprzętu

3.1 Filtr workowy antykondensacyjny jest rodzajem połączonego usuwania kurzu

sprzęt o dużej objętości powietrza, niskiej prędkości wiatru filtrującego, dobrym usuwaniu kurzu

efekt, wysoka wydajność odpylania, niezawodna praca, wygodna konserwacja

i mała powierzchnia podłogi.Produkcja modułowa, stabilna jakość.

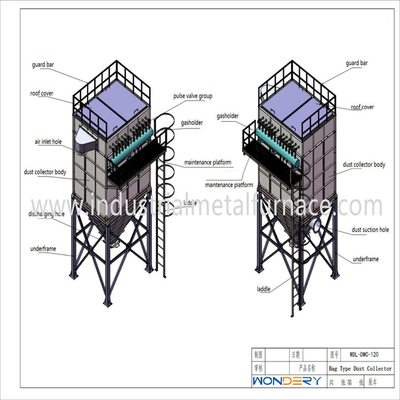

3.2 Zasada działania: Odpylacz składa się z górnego pudełka, środkowego pudełka,

kosz na popiół, płyta prowadząca, wspornik, element worka filtracyjnego, urządzenie wtryskowe, ochrona

system, system sterowania itp. Zapylony gaz dostaje się do kosza na popiół przez

rura przekierowania.Pod kierownictwem systemu dywersyjnego kosza na popiół,

pył o dużych cząstkach bezpośrednio po oddzieleniu wpada do kosza na popiół, a

reszta pyłu dostaje się do obszaru filtrowania środkowego pudełka wraz z przepływem powietrza.The

przefiltrowany czysty gaz jest odprowadzany przez górną skrzynkę i rurę wydechową

przez worek filtracyjny.Wraz z postępem stanu filtrowania, gdy kurz

na powierzchni worka filtrującego osiąga określoną ilość, kontrola czyszczenia kurzu

urządzenie otworzy elektromagnetyczny zawór impulsowy do wtrysku zgodnie z zestawem

procedura strząsania kurzu z worka filtrującego.Kurz wpadający w popiół

lej jest opróżniany przez zawór spustowy popiołu.

3.3 Obszar i długość filtra można regulować.Ilość worka filtrującego może być

zmieniono, aby dostosować się do potrzebnej objętości powietrza.

3.4 Filtr workowy antykondensacyjny jest filtrem zewnętrznym.Zawierający kurz

gaz znajduje się na zewnątrz worka filtrującego, podczas gdy czyste powietrze znajduje się w worku filtracyjnym, a worek

usta są skierowane do góry.Rozpocznij natryskiwanie impulsowe, powodując promieniowe odkształcenie worka, i

strząśnij kurz.

3.5 Odpylacz przyjmuje metodę czyszczenia popiołu online.

3.6 Przyjęto metodę dystrybucji powietrza wtórnego, aby umożliwić przepływ zapylonego powietrza do

obszar filtra przez rurę prowadzącą i system dystrybucji powietrza, co zapewnia

równomierność i gładkość wlotu powietrza jednostki, aby poprawić wykorzystanie,

stosunek powierzchni filtra do żywotności materiału filtracyjnego.

3.7 Worek filtracyjny przyjmuje sprężynowy pierścień rozprężny z dobrym uszczelnieniem

wydajność i szybkość wymiany.Otwórz górną pokrywę i wymień

worek przez 1-2 osoby.

3.8 Rama torby przyjmuje strukturę w kształcie gwiazdy (10 żeber) o kształcie η

Krótka rura tłoczona na zimno na górze, aby zapewnić pionową pozycję ramy torby;

oraz w celu ochrony bezpieczeństwa wylotu worka filtrującego podczas wstrzykiwania.Unika filtra

worek przykleja się po pracy odpylacza przez pewien czas, zapewnia gładkość

zmiana worka oraz zmniejsza uszkodzenia worka w procesie wymiany worka.

3.9 Odpylacz przyjmuje zdejmowany dach i platformę do konserwacji i

schody ruchome, które są wygodne dla personelu do remontów, użytkowania i zarządzania.

4.Kluczskładniki

4.1 Dla całego odpylacza, worka filtrującego i elektromagnetycznego zaworu impulsowego

są kluczowymi elementami.

4.2 Jakość materiału filtracyjnego bezpośrednio wpływa na skuteczność odpylania

odpylacz, a żywotność worka filtrującego bezpośrednio wpływa na koszty eksploatacji

odpylacz.Dlatego wybrano antykondensacyjny poliestrowy filc igłowy

zgodnie ze środowiskiem pracy i średnimi warunkami odpylacza.

Ten materiał filtracyjny jest materiałem filtrującym powierzchnię, który może dokładnie oczyścić kurz,

zmniejszenie możliwości utwardzenia pyłu po rozprowadzeniu pyłu na powierzchni

worek filtracyjny, a materiał filtracyjny ma długą żywotność.Ponadto poprawiliśmy się

struktura odpylacza, aby zapewnić żywotność materiału filtracyjnego;

trwa nie mniej niż dwa lata.

4.3 Importowana membrana jest wybierana dla elektromagnetycznego zaworu impulsowego i

ciśnienie wtrysku wynosi 0,5-0,7mpa.Membrana jest trwała, a jej żywotność

jest ponad 1 milion razy, co spełnia wymagania wydajnego działania

impulsowy zawór elektromagnetyczny.

5. Parametr techniczny

6. Obsługa posprzedażna

Okres gwarancji produktu: 13 miesięcy od daty wysyłki.Sprzedawca jest odpowiedzialny!

do naprawy sprzętu lub wymiany uszkodzonych części, jeśli usterki są spowodowane przez producenta;

wady, ale szkody spowodowane nieprawidłową obsługą przez pracowników są naprawiane przez kupującego

samodzielnie lub przez sprzedawcę po określonej stawce opłaty.(Łatwe do noszenia części i naturalna konsumpcja)

części wysokotemperaturowych nie są objęte gwarancją.)
