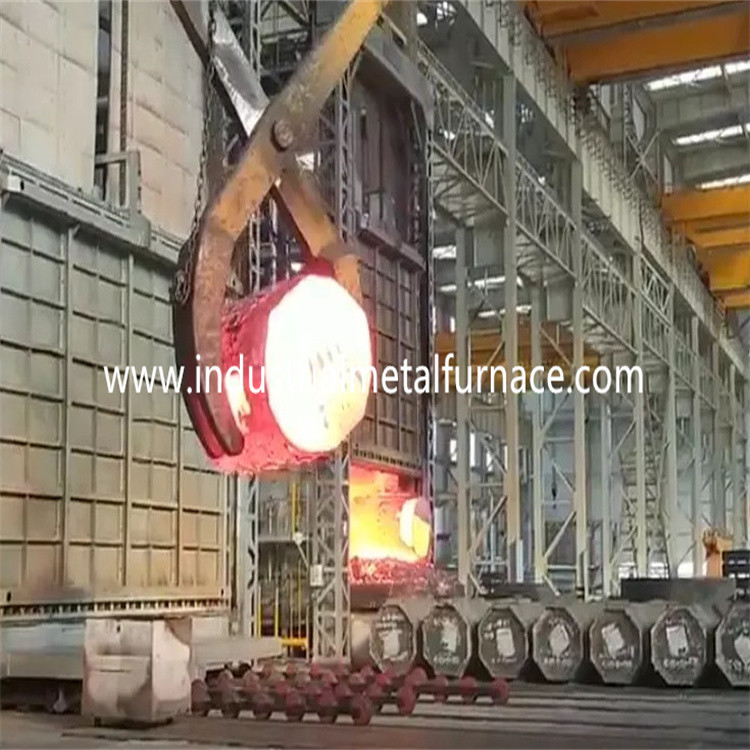

Obróbka cieplna dolnego pieca samochodowego opalanego gazem 6000 × 2500 × 1500 mm 4 strefy 1000 ℃

6500 × 2300 × 2000 mm Opalany gazem piec do wyżarzania Bogie Hearth

1. Zastosowanie

Piec samochodowy opalany gazem jest używany głównie do obróbki cieplnej części metalowych.

2.Wprowadzenie strukturalne

2.1 futronace ciało

Konstrukcja stalowa korpusu dolnego pieca samochodowego wykonana jest z 12-18 #

Stal U i blachy stalowe.Słupki boczne i tylne są

wykonane z kształtowników stalowych i wzmocnione stalowymi stężeniami z kształtowników.

Ściana zewnętrzna pieca jest pomalowana 2 warstwami podkładów i 2

warstwy farby lakierniczej.Kluczowa część pieca jest malowana na gorąco

odporna farba.

2.2podkład

Okładzina dostawcy pieca z paleniskiem na wózkach przyjmuje materiał ogniotrwały z aluminium o wysokości 1360

blok składany z włókien o długotrwałej temperaturze użytkowania 1100 ℃.Całkowita grubość

wyłożenia pieca wynosi 320 mm.Ta ogniotrwała konstrukcja wyłożenia ma zalety

niskie przewodnictwo cieplne, silne właściwości przeciwwstrząsowe i przeciwerozyjne.Aluminium

blok kompresyjny z włókna silikatowego o grubości 300 mm jest zaprojektowany jako

warstwa ogniotrwała o wysokiej temperaturze.

2.3 wózek

Hurtowy piec paleniskowy na wózkach składa się z zatrzymywania ciepła

materiał, rama wózka i mechanizm ruchomy.Warstwa ogniotrwała jest podzielona

na 3 podwarstwy, tj. 1. górną warstwę cegły o wysokiej zawartości tlenku glinu oraz 2. i 3. warstwę

z obu lekkich cegieł glinianych.

Rama wózka wykonana jest ze stali 20# U i stali 20# I.Krawędzie

wózki są wykonane ze stali dwuteowej o grubości 20 mm.Wózek wyposażony jest w 8 sztuk kół.

Średnica każdego koła wynosi 350 mm.

Materiał chroniący przed ciepłem jest podzielony na 3 warstwy, przy czym górna warstwa to

cegły o wysokiej zawartości tlenku glinu, a drugą i trzecią warstwę stanowią lekkie cegły gliniane.

Hurtownia dolnego pieca samochodowego jest napędzana przez mechanizm napędowy reduktora silnika.

Prędkość poruszania się wózka wynosi 6-8m/min.

Uszczelnienie między wózkiem a korpusem pieca wykorzystuje bloki z włókien ogniotrwałych, tj

mocno dociśnięte przez siłownik elektryczny i połączone z siłownikiem elektrycznym drzwiczek pieca.

Gdy wózek jest na miejscu, siłownik elektryczny napędza dźwignię, aby podnieść materiał ogniotrwały

blok uszczelniający z włókna bawełnianego i wepchnąć go w szczelinę między wózkiem a piecem

ciało.W tym samym czasie drzwiczki pieca opadają, a siłownik elektryczny działa

dokręcić drzwiczki pieca.Jeśli wózek zostanie rozładowany, siłownik elektryczny zwolni się

drzwiczki pieca i odłożyć blok uszczelniający.Drzwi pieca podniosą się na miejscu,

następnie wózek można otworzyć.Powyższe czynności mogą być ręczne lub automatyczne

ciągła akcja.

2.4 System uszczelniający

Uszczelnienie między drzwiami a korpusem pieca i wózkiem jest większe

krytyczny.Uszczelnienie między drzwiami pieca a korpusem pieca wykorzystuje tzw

elektryczny popychacz.To sprawia, że ​​całe drzwi są szczelnie zamknięte, tak aby zapewnić

aby ciepło wewnątrz pieca nie uciekało przez drzwiczki

2.5 drzwi pieca

Drzwi wózka pieca do obróbki cieplnej składają się z całkowicie włóknistej wykładziny i

skorupa konstrukcji stalowej.Drzwi są zbudowane ze sprasowanego włókna silikatowo-aluminiowego

bloki takie same jak w przypadku korpusu pieca.Powłoka jest konstrukcją spawaną z

profile stalowe i blachy stalowe.Drzwi pieca charakteryzują się prostą,

praktyczna, niezawodna i wygodna konserwacja.Drzwi pieca są zamocowane na wózku.

Miękka, twarda struktura uszczelniająca jest ustawiona między drzwiami pieca a

okładzina pieca.Gdy drzwi pieca są zamknięte, elektryczny mechanizm popychacza

służy do dociskania drzwiczek pieca w celu zetknięcia się bloku włókien uszczelniających

usta pieca.Gdy drzwi pieca są otwarte, pociągnij za popychacz elektryczny

mechanizm dociskowy do oddzielania drzwiczek pieca od ramy wylotowej pieca

blachę stalową z prześwitem 100 mm, tak aby zapewnić, że drzwi pieca

nie rysuje ani nie styka się z wykładziną pieca i wózkiem podczas procesu podnoszenia.

I zapewniają płynny ruch podczas otwierania i zamykania.

3.Główne parametry techniczne
