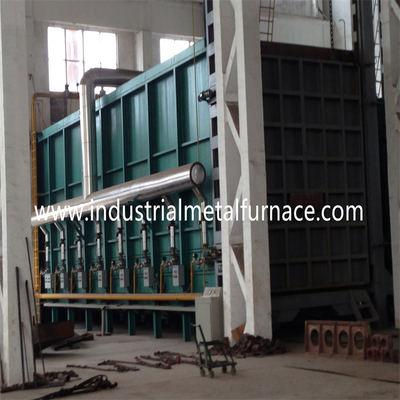

Piec do obróbki cieplnej ze stali o wysokiej zawartości manganu Piec dolny samochodu 7200 × 2200 × 1800 mm

 Piec do obróbki cieplnej ze stali o wysokiej zawartości manganu Piec dolny samochodu 7200 × 2200 × 1800 mm

1. Zastosowanie

Piec do obróbki cieplnej z paleniskiem opalanym gazem jest używany głównie do ogrzewania

obróbka części metalowych.

2.Wprowadzenie strukturalne

2.1 futronace ciało

Korpus wózka trzonowego pieca do obróbki cieplnej metalu wykonany jest z

12 # -18 # stal kanałowa i stalowe płyty 4-14 mm.Boczny słupek i tył

filary wykonane są ze stali profilowanej i wzmocnione stalą profilowaną

stężenia.Ściana zewnętrzna pieca malowana 2 warstwami podkładów,

oraz 2 warstwy lakieru nawierzchniowego.Kluczowa część pieca jest pomalowana

farba odporna na ciepło.

2.2podkład

Materiałem podszewki jest ogniotrwałe włókno aluminiowe typu 1100 ℃ 1360

zagęszczony blok.Ta ogniotrwała konstrukcja wykładziny ma zalety niskiej

przewodność cieplna, silne właściwości przeciwwstrząsowe i przeciwerozyjne.Aluminium

Blok kompresyjny z włókna silikatowego o grubości 350 mm został zaprojektowany jako

warstwę ogniotrwałą o wysokiej temperaturze.

Całkowita grubość wyłożenia pieca wynosi 325mm.Podszewka przyjmuje

kompozytowa konstrukcja dużego modułu i technologia mocowania okrągłej stali nierdzewnej.

Podszewka w sekcji o wysokiej temperaturze przyjmuje włókno krzemianu glinu

blok kompresyjny, grubość wynosi 300 mm.

2.3 wózek

Konstrukcja pieca dolnego samochodu składa się z materiału chroniącego ciepło,

rama wózka i mechanizm ruchomy.Warstwa ogniotrwała jest podzielona na 3 podwarstwy,

tj. 1. górna warstwa cegieł o wysokiej zawartości tlenku glinu oraz 2. i 3. warstwa z obydwoma lekkimi cegłami glinianymi.

Rama wózka wykonana jest z belki stalowej 20# I i belki stalowej 20# I.Krawędzie

wózka są wykonane ze stali kanałowej 20#.Wózek wyposażony jest w 10 szt

koła.Średnica każdego koła wynosi 350 mm.

Cena pieca dolnego samochodu napędzana jest przez mechanizm napędowy przekładni redukcyjnej silnika.

Prędkość poruszania się wózka wynosi 6-8m/min.

2.4 System uszczelniający

Uszczelnienie pomiędzy

drzwi pieca paleniska wózka i korpus pieca wykorzystują elektryczny popychacz do dociskania zamknięcia

drzwi pieca na ramie drzwi pieca i na czołowej powierzchni wózka.

2.5 drzwi pieca

Drzwi pieca składają się z okładziny z pełnego włókna i skorupy konstrukcji stalowej.

2.6 system spalania

System spalania składa się z palników szybkoobrotowych technologii Krom, proporcjonalnych

układ sterowania spalaniem, zawór gazowy, zawór elektromagnetyczny, skrzynka sterownicza palnika itp

Palnik posiada funkcje automatycznego zapłonu, wykrywania płomienia i alarmu zgaśnięcia płomienia.

Sterownik palnika odbiera sygnał sterujący regulatora temperatury i

kontroluje stan dużego/małego ognia palnika w oparciu o zapotrzebowanie na ciepło

tak, że regulacja temperatury jest realizowana.

2.6.1 instalacja powietrzna

System rur powietrznych składa się z wysokociśnieniowego wentylatora odśrodkowego, automatycznego

zawór regulacyjny, manometr i rury.Objętość powietrza jest dostosowana do gazu

objętości, a współczynnik nadmiaru powietrza jest niższy niż 1,20.

2.6.2 instalacja gazowa

Ogólna rura doprowadzająca gaz jest wyposażona w urządzenie do regulacji ciśnienia

(wyposażony w filtr), presostat niskiego ciśnienia i manometr.dla dobra

bezpieczeństwa na głównym przewodzie gazowym znajduje się jeden zawór szybkiego odcinania.

2.6.3 system odprowadzania

Ciśnienie w piecu do obróbki cieplnej jest kontrolowane

w stanie optymalnym (powierzchnia wózka jest pod niewielkim nadciśnieniem).W tym

czas spaliny znajdują się w dynamicznym stanie równowagi, co nie tylko może to zapewnić

gaz z pieca nie przelewa się, ale także upewnij się, że zimne powietrze na zewnątrz pieca

nie jest zasysany do pieca, aby oszczędzać energię i maksymalizować wydajność

pieca.

2.6.5 Wymiana ciepła i instalacja spalinowa

Czopuch ustawiony jest z tyłu pieca i realizowany jest za pomocą wymiennika ciepła

(zgodnie z normą krajową GB3486-83).Przewód kominowy wychodzi na zewnątrz

budowanie fabryki.

26.6wykrywanie usterek i system alarmowy

Piec do obróbki cieplnej ma pełne wykrywanie usterek, alarm, diagnostykę i ochronę bezpieczeństwa

system.Na szafie sterowniczej znajduje się lampka alarmowa.

2.7 układ sterowania

układ sterowania składa się z następujących części: Ⅰ.System kontroli spalania;Ⅱ.Elektryczny

system kontroli mocy;Ⅲ system kontroli temperatury .

C) system kontroli i rejestracji temperatury

System posiada funkcje ustawiania temperatury, sterowania i wyświetlacza cyfrowego.

Istnieje również alarm dźwiękowy i wizualny w sytuacjach nadmiernej temperatury.

Układ stref regulacji temperatury

Odp.: system kontroli temperatury

B: kontrola temperatury instrumentu

3.Główne parametry techniczne
