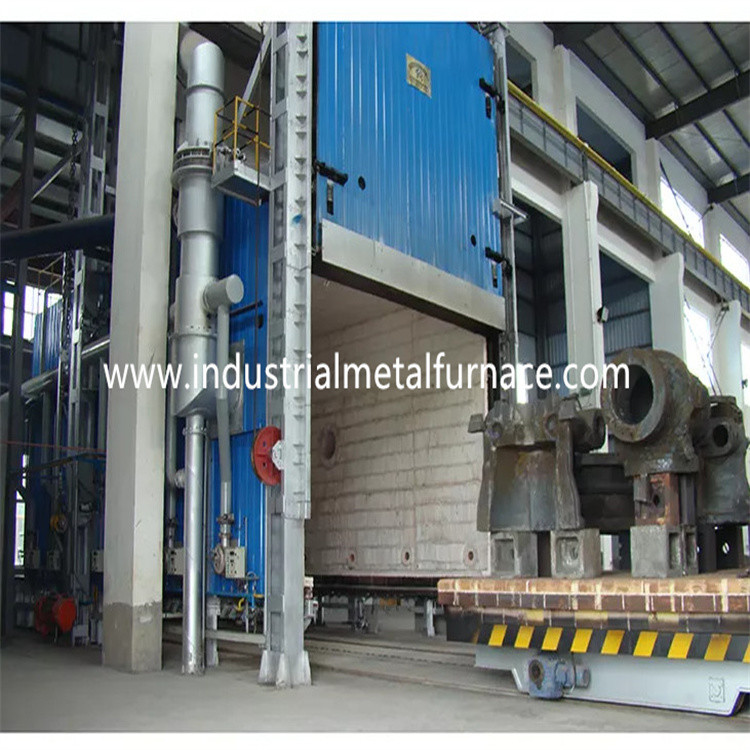

Obróbka cieplna Elektryczny piec do pieca samochodowego Bogie Hearth 13000 × 2500 × 2000 mm

Obróbka cieplna Elektryczny piec do pieca samochodowego z paleniskiem 13000 × 2500 × 2000 mm

1. Zastosowanie

Stosowany jest głównie elektryczny piec paleniskowy serii RT2

ogrzewanie, odkażanie i czyszczenie rur.

2. Wprowadzenie strukturalne

Piec paleniskowy wózka składa się głównie z korpusu pieca, wykładziny,

system dociskania drzwi pieca i drzwi, wózek, element grzejny,

urządzenie cyrkulacyjne i system kontroli temperatury.

2.1 futronace ciało

Stalowa konstrukcja korpusu pieca z paleniskiem bogie wykonana jest z 10-14 #

stal profilowana i blachy stalowe ≥4mm.Słupek boczny i słupki tylne

są wykonane z kształtowników stalowych i są wzmocnione stalą kształtową

stężenia.Ściana zewnętrzna pieca malowana 2 warstwami

podkłady i 2 warstwy lakieru nawierzchniowego.Kluczową częścią pieca jest

pomalowane farbą żaroodporną.

2.2podkład

Korpus pieca z paleniskiem hurtowym jest zbudowany w całości z włókna.

Zastosowanym materiałem okładzinowym są wysokiej jakości włókna aluminiowe umocowane za pomocą okrągłych elementów stalowych.

Włókna aluminiowe są wstępnie sprasowane w bloki (sprężenie grawitacyjne:

≥230Kg/m3), a następnie przymocowany do korpusu pieca za pomocą okrągłych części ze stali nierdzewnej.

Ta ogniotrwała konstrukcja okładziny ma zalety niskiej przewodności cieplnej,

silna zdolność przeciwwstrząsowa i przeciwerozyjna.Podszewka ma całkowitą grubość

240mm.Silikonowe włókno aluminiowe wytrzymuje maksymalną temperaturę 1000 ℃.

2.3drzwi pieca i system drzwi góra-dół

Drzwi cenowe dolnego pieca samochodowego składają się z całkowicie włóknistej okładziny i stali

obudowa konstrukcji.Ościeżnica wykonana jest z blachy stalowej 10mm i 12mm

stal profilowana.Drzwi są zbudowane z bloków z włókien krzemianowo-aluminiowych

jak w przypadku korpusu pieca.Ogólna struktura pieca zostaje zachowana

swój kształt po podgrzaniu.

Sposób prowadzenia drzwi:Drzwi pieca są elektrycznie podnoszone do góry i

w dół za pomocą podnośnika.I jest zapieczętowany przez wiosnę.

2.4 wózek

Wózek składa się z ramy wózka, kół, korpusu z cegły ogniotrwałej,

żaroodporna płyta czołowa wózka, elementy grzejne i mechanizm napędowy wózka.

konstrukcja wózka: rama wózka wykonana jest z belki 14 # i stalowych płyt 10 mm.

Wózek mógł pracować przez długi czas bez deformacji przy pełnym obciążeniu.

koło: Koła są wykonane z odlewu staliwa ZG55#.Transmisja

wał jest wykonany ze stali 45 # i jest poddawany obróbce cieplnej.Łożysko przekładni

jest typu ciężkiego, aby wytrzymać ciężar.W sumie jest ich 6

par kół, a każde koło ma średnicę 300 mm.Jedna para jazdy

koła i pięć par kół napędzanych.

korpus murarski: Wózek jest zbudowany z połączenia wysokiej zawartości tlenku glinu

cegły ogniotrwałe, lekkie cegły ogniotrwałe i cegły odporne na ciepło.The

murowane nadwozie wózka posiada otwór montażowy elementów grzejnych ułatwiający montaż

montaż elementów grzejnych.Uderzone części i obciążenie

są murowane, zwłaszcza ciężkimi cegłami ogniotrwałymi o wysokiej zawartości aluminium.

Pozostaje również wolna przestrzeń na rozszerzanie się wykładziny ogniotrwałej po podgrzaniu.

Sposób uszczelnienia drzwi pieca: Blok uszczelniający z włókna jest wyposażony pomiędzy

drzwi pieca i wykładzina pieca.Podczas zamykania drzwi pieca rolka na

obie strony drzwiczek pieca opuszczą się wzdłuż toru.I jest rampa

na dole, aby upewnić się, że drzwiczki pieca są szczelnie zamknięte.Kąt

Rampa jest regulowana za pomocą śruby.(proszę zobaczyć 3 zdjęcia poniżej)

2.5 grzałka

element grzejny: Odporność na stop oporowy w kształcie spirali 0Cr27AL7Mo2

Listwy montuje się w 5 ścianach bocznych, dwóch ścianach bocznych, ścianie tylnej, drzwiach pieca i

dno wózka.Taśmy oporowe są produkowane w specjalnych formach i

mocowane są w ścianie pieca za pomocą gwoździ porcelanowych.Jest i porcelana

uszczelkę między ścianą światłowodu a paskami oporowymi, aby uniknąć zwarcia.

Istnieje 6 stref grzewczych.Wszystkie wyprowadzane szynoprzewody wykonane są z φ16

Materiał 0Cr27AL7Mo2.

2.6 układ sterowania elektrycznego

Kontrola temperatury: piec przyjmuje inteligentną temperaturę Shanghai Guolong

kontroler do kontrolowania temperatury, która ma funkcję samodostrajania do obliczenia

idealny parametr PID i osiągnąć stabilność temperatury.Temperatura

kontroler posiada funkcje alarmu przegrzania i pęknięcia pary termicznej

ochrona.

Konstrukcja pieca dolnego samochodu ma 6 stref kontroli temperatury do sterowania

związek między temperaturą a ruchami silnika.Każda strefa jest

z alarmem przegrzania.Pętla grzewcza przyjmuje dwukierunkowość

SCR i sterowanie spustem.Moc regulowana jest w czasowej regulacji proporcjonalnej

sposób.

System uruchamiania sterowania jest układem wyzwalającym o dużej mocy, wyposażonym w a

chłodnica i system chłodzenia powietrzem.Jest też przełącznik powietrza.Pętla grzewcza

jest wyposażony w amperomierz, woltomierz, wskaźnik załączenia elementu grzejnego, włącznik zasilania

zabezpieczenie przed blokadą i bezpieczne środki uziemiające.

Kontrola ruchu: system sterowania steruje głównie drzwiami góra-dół

ruch, ściskanie drzwi i ruch drzwi na zewnątrz.Również ruchy

są koniecznie połączone, aby zapewnić bezpieczeństwo eksploatacji.

3.Główne parametry techniczne
