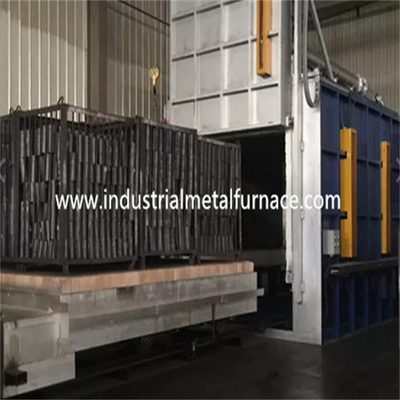

1400 ℃ Elektryczny piec do obróbki cieplnej Dolny piec samochodowy do wałów i narzędzi 1500 × 800 × 800 mm

1400 ℃ Elektryczny piec do obróbki cieplnej,

Piec do obróbki cieplnej wałów i narzędzi

1. Aplikacja

Elektryczny piec z trzonem wózkowym RT3-120-14 jest używany głównie do

obróbka cieplna części konstrukcji stalowych, części staliwnych, prętów szybowych,

części, wyroby ze stali narzędziowej itp.

2. Wprowadzenie strukturalne

Piec dolny wozu RT3-120-14 składa się głównie z korpusu pieca,

wykładzina, drzwi pieca i system docisku drzwi, wózek, element grzejny,

i system kontroli temperatury.

2.1 futronacepowłoka

Wykonany jest stalowy korpus pieca do obróbki cieplnej metali

ze stali o przekroju 6-8# i blach stalowych 3-14mm.Jest warstwa izolacji

płyta azbestowa na płaszczu pieca w celu obniżenia temperatury płaszcza.The

płyta azbestowa jest wklejona bawełną z włókna krzemianowo-aluminiowego o temperaturze

odporność 1000 stopni, aby zapewnić, że temperatura powłoki jest mniejsza

niż 50 ℃.

Drzwi pieca do obróbki cieplnej są elektrycznie podnoszone w górę iw dół przez podnośnik.

Zewnętrzna powierzchnia płaszcza pieca jest poddawana malowaniu środowiskowemu, aby

uczyń to pięknym.

2.2 podszewka pieca

2.2.1 Wykładziny pieców i urządzeń do obróbki cieplnej wykonane są z 75% AL₂O₃mulit

cegły;

2.2.2 maksymalna temperatura wykładziny pieca wynosi 1400 ℃.

2.2.3 współczynnik otworów powietrznych: 5-6%;

2.2.4 przewodność cieplna: KcaL/mhc＞0,9;

2.3 układ izolacyjny korpusu pieca i wózka,

Materiał izolacyjny znajduje się blisko zewnętrznej wykładziny pieca i składa się

z 4 warstw.

1^stwarstwa: cegły mulitowe, odporność cieplna 1400 ℃;

2^znaleźćwarstwa: lekkie cegły o wysokiej zawartości aluminium, odporność na ciepło 1250 ℃;

3^{r & D}warstwa: bawełna z włókna krzemianowo-aluminiowego, odporność na ciepło 1100 ℃;

4^tenwarstwa: cegła diatomitowa, odporność cieplna 900 ℃;

Warstwa znajdująca się blisko płaszcza pieca wykonana jest z włókien bawełnianych i azbestu

płyta, odporność na ciepło 500-800 ℃;

Cała warstwa izolacji wykonana jest ze standardowych cegieł o wymiarach 230×113×65mm.

2.4Element grzewczy

2.4.1 element grzejny wykonany jest z pręta z węglika krzemu U30;

2.4.2 element grzejny podzielony jest na 2 strefy.

2.4.3 elementy grzejne rozmieszczone są po obu stronach komory paleniskowej i wózka.

18 szt. prętów z węglika krzemu do komory pieca, 6 szt. prętów z węglika krzemu do wózka.

2.5 szafa sterownicza

2.5.1 strefa kontroli: 2 strefy;

2.5.2 Sterowanie automatyczne i programowe PID;

2.5.3 funkcja wyłączania nadmiernej temperatury, funkcja alarmu wyłączenia dźwięku nadmiernej temperatury;

2.5.4 Szafa GGD z natryskiem elektrostatycznym;

2.5.5 Regulator temperatury Changzhou Huibang GR858P;

2.6 system pomiaru temperatury

2.6.1 termoelement typu S, rdzeń platynowo-platynowy;

2.6.2 osłona termopary: rura korundowa;

3. Główne parametry techniczne

4. Zakres dostawy

5. Pochodzenie komponentów
