Samochodowe piece dolne do obróbki cieplnej z paleniskiem Bogie
Wyposażenie elektryczne 1 strefa 2400×1700×1300mm
1. Wprowadzenie firmy
Nasza firma jest profesjonalnym dostawcą pieców do obróbki cieplnej.Mamy różne
piece do obróbki cieplnej, takie jak piec z taśmą siatkową, piec typu wgłębnego, elektryczny
piec do obróbki cieplnej, piece do obróbki cieplnej opalane gazem, odporność typu skrzynkowego
piec, piec do wyżarzania drutu stalowego itp. Mówiąc o piecach dolnych samochodów,
posiadamy piece paleniskowe opalane gazem i elektryczne oporowe na wózkach.Piec
może to być 1 typ drzwi lub 2 drzwi.Wózek pieca może być również typu przechylnego.
2.Główne parametry techniczne
| NIE. |
Przedmiot |
Parametry techniczne |
| 1 |
Moc znamionowa |
w oparciu o rozmiar pieca (1-100%) regulowany |
| 2 |
Zasilacz |
380V, 3P, 50Hz |
| 3 |
Temperatura znamionowa |
650℃ |
| 4 |
Strefa kontrolna |
1 strefa |
| 5 |
Efektywny rozmiar roboczy |
dostosowane |
| 6 |
Połączenie elementu grzejnego |
Ｙ |
| 7 |
Jednorodność temperatury |
±10℃ |
| 8 |
Dokładność pomiaru temperatury |
±1℃ |
| 9 |
Pobór mocy pustego pieca |
≤18% |
| 10 |
Metoda kontroli temperatury |
SCR, regulator PID;Kontroler temperatury Shimaden z komunikacją, 10-calowym ekranem dotykowym z ustawianiem i przechowywaniem krzywej procesu oraz zapisywaniem i pobieraniem danych historycznych. |
| 11 |
wzrost temperatury powierzchni pieca |
＜35℃ |
| 12 |
Element grzewczy |
0Cr25AL5 (materiał paska) |
| 13 |
Materiał płyty paleniska wózka |
Stal żaroodporna CrMnN o grubości 30mm |
| 14 |
Metoda ładowania |
Produkt ładowany na wózek, a następnie wózek wjeżdża do pieca |
| 15 |
Wykładzina pieca |
Standardowe włókno ogniotrwałe |
| 16 |
Sposób otwierania drzwi pieca |
Wciągnik elektryczny 1Ton góra-dół, uszczelniony sprężyną |
| 17 |
Metoda przemieszczania wózka |
Przez 3KW cykloidalny reduktor prędkości sworznia |
| 18 |
Port odprowadzania oparów |
Jeden kawałek rur wydechowych φ219mm jest zainstalowany na tylnej ścianie korpusu pieca, a otwarty rozmiar jest regulowany |
2. Wprowadzenie strukturalne

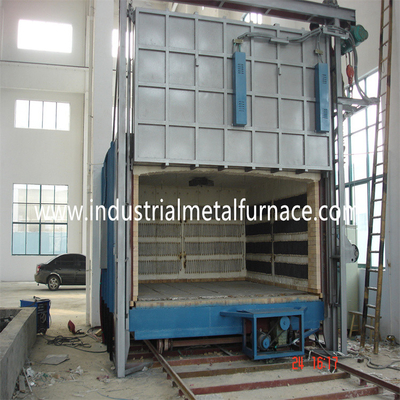

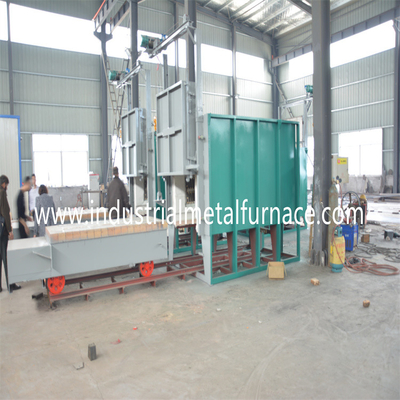

Piec paleniskowy wózka składa się głównie z pieca
powłoka, okładzina, drzwi pieca i system kompresji drzwi, wózek i
mechanizm trakcyjny wózka, uszczelnienie między korpusem pieca a wózkiem,
element grzejny i armatura, system kontroli temperatury.
2.1 futronace ciało
Odprężająca powłoka dolnego pieca samochodowego jest przyspawana do blachy stalowej,
grubość blachy stalowej ≥3mm.
2.2podkład
Korpus dolnego pieca samochodowego do hartowania jest zbudowany z systemu całkowicie włóknistego.
2.3drzwi pieca i system drzwi góra-dół
Drzwi pieca paleniskowego wózka do hartowania składają się z całkowicie włóknistej okładziny i stali
obudowa konstrukcji.Ościeżnica wykonana jest z blachy stalowej o grubości 10 mm.
Sposób prowadzenia drzwi:Drzwi pieca są podnoszone elektrycznie w górę iw dół
za pomocą podnośnika.I jest zapieczętowany przez wiosnę.
2.4 wózek, 1 kpl.;
2.5 grzałka
element grzejny: paski oporowe ze stopu falistego 0Cr25AL5
montowane są w 2 ścianach bocznych.
2.6 układ sterowania elektrycznego
Kontrola temperatury:Układ uruchamiania sterowania jest układem wyzwalającym dużej mocy
w komplecie z radiatoremoraz system chłodzenia powietrzem.Jest też przełącznik powietrza.
Pętla grzewcza jest wyposażonaz amperomierzem, woltomierzem, elementem grzewczym on-off
wskaźnik, zabezpieczenie przed blokadą włączenia,i bezpieczne środki uziemiające.
Kontrola ruchu: System sterowania kontroluje głównie ruch drzwi góra-dół,
ściskanie drzwi i ruch drzwi na zewnątrz.Również ruchy są konieczne
połączone w celu zapewnienia bezpieczeństwa pracy.
