Elektryczne starzenie się pieca dolnego pieca do obróbki cieplnej części aluminiowych 3 strefy

Starzenie Obróbka cieplna Ciepło elektryczne

Piec do obróbki części aluminiowych

1. Zastosowanie

Niskotemperaturowa obróbka cieplna trzonu wózka RT3-200-5

piec jest używany głównie do starzenia obróbki cieplnej i wyżarzania wyrobów aluminiowych.

2. Wprowadzenie strukturalne

Piec do obróbki cieplnej RT3-200-5 składa się głównie z pieca

płaszcz, okładzina, drzwi pieca i mechanizm podnoszenia drzwi, drzwi pieca

mechanizm kompresji, wózek i mechanizm ciągnący, uszczelnienie pomiędzy

korpus pieca i wózek, element grzejny i urządzenie stałe, krążące

system automatycznej kontroli temperatury wentylatora i pieca.

2.1 futronacepowłoka

Wykonana jest konstrukcja stalowa powierzchniowa producenta elektrycznego pieca do obróbki cieplnej

ze stali o przekroju 10-12 # i blach stalowych o grubości 4 mm.Boczny słupek i tył

filary wykonane są ze stali profilowanej i wzmocnione stalą profilowaną

stężenia.Ściana zewnętrzna pieca malowana 2 warstwami podkładów,

oraz 2 warstwy lakieru nawierzchniowego.Kluczowa część pieca jest malowana na gorąco

odporna farba.

2.2 podszewka

Korpus pieca z paleniskiem hurtowym jest zbudowany w całości z włókna.

Zastosowany materiał podszewki to wysokiej jakości standardowe włókna umocowane za pomocą okrągłych elementów stalowych.

Włókna aluminiowe są wstępnie sprasowane w bloki (sprężenie grawitacyjne:

≥230Kg/m3), a następnie przymocowany do korpusu pieca za pomocą okrągłych części ze stali nierdzewnej.

Ta ogniotrwała konstrukcja okładziny ma zalety niskiej przewodności cieplnej,

silna zdolność przeciwwstrząsowa i przeciwerozyjna.Podszewka ma całkowitą grubość

260mm.Włókno krzemianowo-aluminiowe wytrzymuje maksymalną temperaturę 950 ℃.

Włókno ogniotrwałe jest wykonane z Luyang, Shandong.

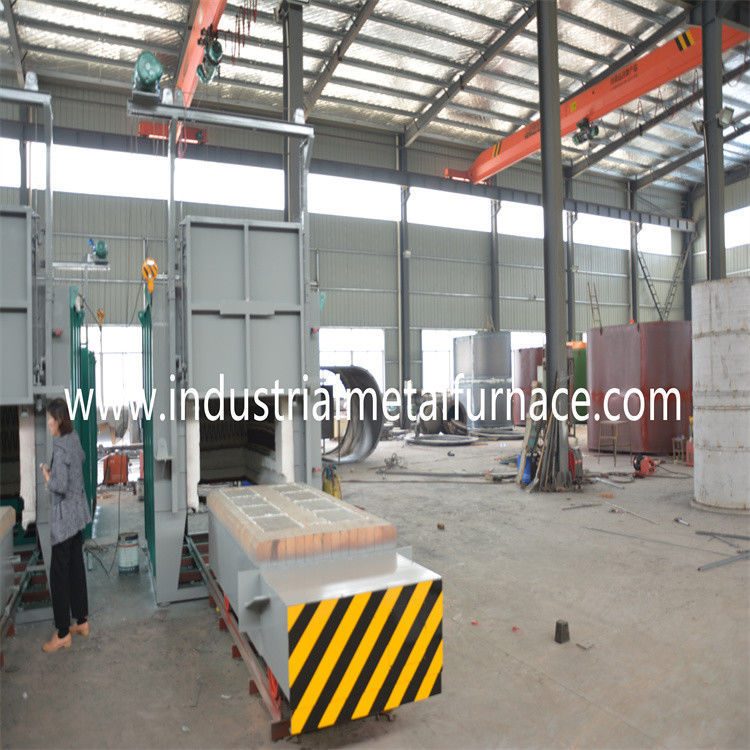

2.3 drzwi pieca i system drzwi góra-dół, mechanizm uszczelnienia drzwi pieca

Wysokotemperaturowe drzwi pieca z wózkiem składają się z całkowicie włóknistej wykładziny

i obudowa konstrukcji stalowej.Ościeżnica wykonana jest z blachy stalowej o grubości 10mm.The

drzwi są zbudowane z wysokiej jakości standardowych bloków włókien, takich samych jak w przypadku pieca

ciało.Ogólna struktura pieca zachowuje swój kształt podczas ogrzewania.

Sposób prowadzenia drzwi:Drzwi pieca są elektrycznie podnoszone do góry i

w dół za pomocą podnośnika.I jest uszczelniony ciężarem własnym drzwi pieca.

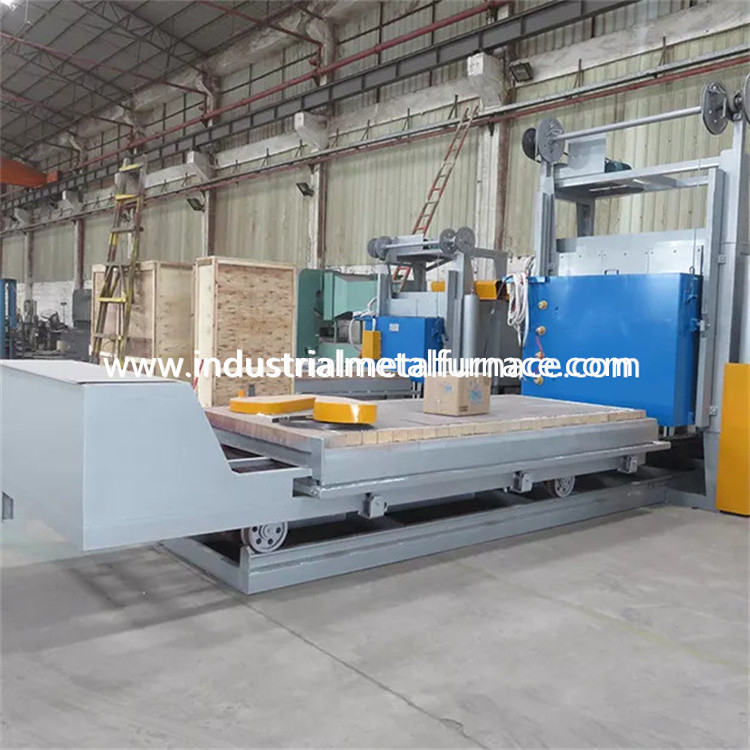

2.4 wózek

Wózek składa się z ramy wózka, płyty wierzchniej wózka, kół, materiału ogniotrwałego

zabudowa murarska, mechanizm napędowy wózka.

konstrukcja wózka: rama wózka wykonana jest z belki 14 # i stalowych płyt 10 mm.

Wózek mógł pracować przez długi czas bez deformacji przy pełnym obciążeniu.

koło: Koła wykonane są z odlewu staliwa ZG55#.Wał napędowy

jest wykonany ze stali 45 # i jest poddawany obróbce cieplnej.Łożysko skrzyni biegów jest z

łożysko słupkowe typu ciężkiego do udźwignięcia ciężaru.W sumie są 3 pary kół,

a każde koło ma średnicę 300 mm.

korpus do murowania: Wózek jest zbudowany z kombinacji ciężkiego tlenku glinu

cegły ogniotrwałe, lekkie cegły ogniotrwałe i cegły odporne na ciepło.Uderzony

części i obszar nośny są zamurowane, zwłaszcza przy użyciu ciężkiego aluminium o wysokiej zawartości aluminium

cegły ogniotrwałe.Pozostawiono również wolne miejsce na ekspansję wyłożenia ogniotrwałego

po podgrzaniu.

Mechanizm napędowy wózka: Mechanizm poruszający wózkiem przyjmuje tryb samodzielnego chodzenia,

i porusza się do iz paleniska pieca przez reduktor.Ruch wózka

jest stabilny i niezawodny.

Uszczelnienie: Uszczelnienie jest bardzo ważnym ogniwem w konstrukcji pieca.Wpływa bezpośrednio

równomierność temperatury w piecu i żywotność pieca.Na

jednocześnie zużycie energii i jakość obróbki cieplnej

obrabiany przedmiot jest również znacznie dotknięty.

Ważniejsze jest uszczelnienie między drzwiami pieca a korpusem pieca i wózkiem.

Uszczelka między drzwiami pieca a korpusem pieca przyjmuje strukturę ściskania sprężyny.

Uszczelnienie między wózkiem a korpusem pieca jest uszczelnieniem ze specjalnie ukształtowanej cegły i włókna

blok bawełny.

2.5 grzałka

Element grzejny: Taśmy oporowe ze stopu oporowego w kształcie spirali 0Cr25AL5 są

montowany w dwóch ścianach bocznych.Taśmy oporowe są produkowane w specjalnych formach,

i są instalowane w ścianie pieca za pomocą gwoździ porcelanowych.I jest porcelanowa uszczelka

między ścianą światłowodu a paskami oporowymi, aby uniknąć zwarcia.Istnieją 3 ogrzewanie

strefy.Wszystkie szynoprzewody wyprowadzane wykonane są z materiału φ16 0Cr25AL5.

2.6 układ sterowania elektrycznego

Kontrola temperatury: starzejący się piec do obróbki cieplnej przyjmuje inteligentny regulator temperatury do sterowania

temperatura, która ma funkcję samodostrajania w celu obliczenia idealnego parametru PID

i osiągnąć stabilność temperatury.Regulator temperatury posiada funkcje

alarm przegrzania i zabezpieczenie przed pęknięciem pary termicznej.

Piec do obróbki cieplnej metalu ma 3 strefy kontroli temperatury do sterowania połączeniem

pomiędzytemperatura i ruchy silnika.Każda strefa jest ustawiona z alarmem nadmiernej temperatury.

Układ uruchamiania sterowania jest układem wyzwalającym dużej mocy w komplecie z radiatorem i

system chłodzenia powietrzem.Jest też przełącznik powietrza.Pętla grzewcza wyposażona jest w amperomierz,

woltomierz, wskaźnik włączania/wyłączania elementu grzejnego, blokadę włączenia zasilania i bezpieczne uziemienie

środki.

Kontrola ruchu: System sterowania kontroluje głównie ruch drzwi góra-dół, drzwi

kompresja i ruch drzwi na zewnątrz.Również ruchy są z konieczności powiązane

zapewnić bezpieczeństwo eksploatacji.

2.7 System cyrkulacji gorącego powietrza:

Składa się głównie z trzech wentylatorów odśrodkowych i płyty prowadzącej powietrze w piecu.ciepło

emitowany przez element grzejny jest równomiernie wdmuchiwany do efektywnego obszaru roboczego przez cyrkulację

wentylator przez płytkę prowadzącą wiatr.Płyta prowadząca powietrze jest wykonana z 1Cr18Ni9, a wentylator i

wał wykonany jest z 1Cr18Ni9Ti.Aby zapewnić normalne użytkowanie łożysk, chłodzenie

metodą jest chłodzenie powietrzem.

2.8 Urządzenie prowadzące

Ma to głównie na celu skuteczną cyrkulację powietrza wytwarzanego przez wentylator obiegowy w piecu

kierunek deflektora w piecu, aby powietrze w piecu wytwarzało się szybko

konwekcja, aby osiągnąć cel jednolitej temperatury.Materiały deflektora powietrza

i ramy są wykonane z blachy ze stali nierdzewnej 304.Deflektor powietrza i rama są

ruchomo połączony, aby zapewnić swobodną ekspansję deflektora powietrza w wysokiej temperaturze i

ułatwiają naprawę i konserwację.

3.Główne parametry techniczne
