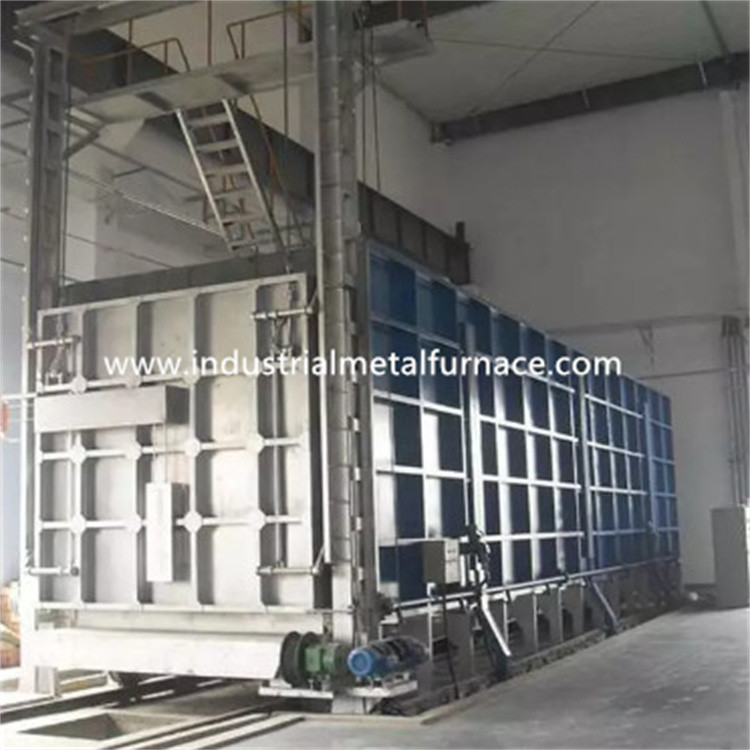

Bogie Hearth Obróbka cieplna Dolny piec samochodowy Piekarnik Wózek przechylny Szybkie hartowanie 320KW

  Wózek przechylny Szybko gaszący wózek paleniskowy Dno samochodu

Piec do obróbki cieplnej, piec do obróbki cieplnej

1. Zalety

  Maszyna do obróbki cieplnej dna samochodu typu przechylnego jest standardowym okresowym oszczędzaniem energii

piec operacyjny o super energooszczędnej konstrukcji i oszczędności energii na poziomie 80%.The

wózek przyjmuje cegłę uszczelniającą antykolizyjną, automatyczny mechanizm przechylania, automatyczne uszczelnienie

drzwi wózka i pieca oraz zintegrowane połączenie szynowe.Nie potrzebuje fundamentu

instalacja.Można go używać, gdy jest ustawiony na poziomym podłożu i zamocowany za pomocą

podkładka żelazna lub śruba rozprężna. Piec do obróbki cieplnej wózka przechylnego jest

stosowany głównie do obróbki cieplnej stali o wysokiej zawartości chromu i manganu

odlewy, żeliwo sferoidalne i rolki, kulki stalowe, 45 części ze stali i stali nierdzewnej.

2. Parametry techniczne:

Uwaga: firma może zapewnić specjalny projekt i produkcję zgodnie z potrzebami użytkowników.

3. Struktura pieca do obróbki cieplnej

Obudowa pieca z przechylnym wózkiem jest spawana stalową płytą i stalą profilową, a spód korpusu pieca jest połączony z lekką szyną wózka.Użytkownicy nie potrzebują instalacji fundamentowej, a jedynie muszą położyć ją na płaskim podłożu cementowym.

Wykładzina pieca przyjmuje lekką cegłę ogniotrwałą jako wykładzinę pieca, co pozwala zaoszczędzić około 80% energii w porównaniu z tradycyjnym piecem o konstrukcji ceglanej.Koc z długich włókien, cegła diatomitowa i proszek wermikulitowy są stosowane jako materiały termoizolacyjne.Ujście pieca przyjmuje ciężkie cegły antykolizyjne i ciężką cegłę przeciwciśnieniową o wysokiej zawartości aluminium na powierzchni wózka.Oprócz labiryntowego muru ogniotrwałego między korpusem pieca elektrycznego a wózkiem, samoczynny mechanizm uszczelniający służy również do zmniejszenia promieniowania cieplnego i strat konwekcyjnych pieca elektrycznego oraz poprawy jednorodności temperatury pieca.

Element grzejny do obróbki cieplnej metali w piecu wykonany jest z drutu ze stopu odpornego na wysoką temperaturę, zwiniętego w spiralny kształt, który jest rozprowadzany po stronie pieca, drzwiach pieca, tylnej ścianie i cegle do układania drutu wózka i mocowany za pomocą standardowej cegły gniazdowej krajowej .

Wózek jest wyposażony w odporną na ciśnienie i temperaturę dolną płytę pieca wykonaną ze staliwa do przenoszenia części. Aby zapobiec uszkodzeniu elementu grzejnego na skutek wpadania osadu tlenkowego w szczelinę płyty dolnej.Styk między dolną płytą pieca a korpusem pieca przyjmuje typ wtyczki.W celu zapewnienia normalnego użytkowania konieczne jest częste usuwanie kamienia kotłowego spod dolnej płyty paleniska samochodowego.Generalnie czyścić raz w tygodniu.Podczas przedmuchiwania unieść dolną płytę pieca i sprężonym powietrzem oczyścić zgorzelinę tlenkową w rowku drutu oporowego.Uważaj, aby kamień tlenkowy nie spowodował zwarcia w przewodzie pieca.

Urządzenie do drzwi pieca do obróbki cieplnej typu wózka składa się z drzwi pieca, mechanizmu podnoszącego drzwi pieca i urządzenia dociskającego drzwi pieca.Powłoka drzwi pieca jest spawana za pomocą sekcji stalowej i płyty, z mocną konstrukcją ramową, która jest ułożona w stos z modułami dociskowymi włókien ogniotrwałych.Wymagana jest dobra izolacyjność termiczna i niewielka waga. Urządzenie podnoszące drzwi pieca przyjmuje urządzenie elektryczne, które składa się głównie z ramy drzwi pieca, belki podnoszącej drzwi pieca, reduktora, koła zębatego, wału transmisyjnego i łożyska.Ruch w górę iw dół drzwi pieca jest napędzany dodatnią i ujemną przekładnią na reduktorze. Reduktor podnoszenia drzwi pieca jest również wyposażony w urządzenie hamujące, które może skutecznie zapobiegać przesuwaniu się drzwi pieca podczas procesu podnoszenia. Piec urządzenie dociskające drzwi przyjmuje krajową zaawansowaną strukturę dociskową sprężyny.Gdy piec wymaga podniesienia, ciężar własny drzwi pieca automatycznie zwolni je za pomocą dźwigni i przesunie je poziomo z pewnej odległości, a następnie podniesie.Kiedy drzwi pieca opadną na swoje miejsce i trzeba je docisnąć do koła pasowego wózka, siła sprężyny przesunie drzwi pieca poziomo do stanu uszczelnienia kompresyjnego za pomocą dźwigni.Urządzenie prasujące o tej strukturze nie powoduje tarcia między powierzchnią włókna na drzwiach pieca a bawełną w otworze pieca i ma cechy dobrej wydajności i długiej żywotności.

Rama wózka jest utworzona przez spawanie sekcji stalowej, a jej sztywność zapewnia brak deformacji pod pełnym obciążeniem. Wnętrze jest zbudowane z cegieł ogniotrwałych, a części łatwo zderzające się i części nośne są zbudowane z ciężkich cegieł, aby zwiększyć wytrzymałość konstrukcyjną okładzina pieca.Wózek przyjmuje konstrukcję samobieżną, a koło napędowe reduktora napędza koło chodzące, aby chodzić po torze. Uszczelnienie wózka przyjmuje automatyczne uszczelnienie struktury labiryntu.Kiedy wózek wchodzi do pieca, jest automatycznie podnoszony i uszczelniany przez działanie nachylenia krzywki i rolki. Gdy wózek opuści, rowek uszczelniający opadnie automatycznie, a piasek uszczelniający w rowku uszczelniającym nie musi być często dodawany po podczas zasypu. Podnoszenie i opuszczanie drzwi pieca jest sterowane elektrycznie, wyposażone w hamulec elektromagnetyczny, który może zapobiegać uderzeniu bezwładności w korpus pieca oraz sterowanie blokadą, czyli po lekkim uchyleniu drzwi pieca automatycznie odciąć grzałkę i jednocześnie przywrócić zasilanie mechanizmu jezdnego wózka.Po zamknięciu drzwiczek paleniska następuje automatyczne odcięcie zasilania mechanizmu jezdnego wózka i jednoczesne przywrócenie zasilania elementów grzejnych.

Przewracający mechanizm hydrauliczny: hydrauliczny mechanizm przewracający składa się z silnika, pompy nurnikowej, elektrozaworu i cylindra oleju hydraulicznego.Szafka sterownicza jest sterowana przyciskiem elektrycznym, a urządzenie zapobiegające przewróceniu jest zainstalowane, aby zapewnić wygodne użytkowanie.

Uwaga: do wyłożenia pieca można wybrać energooszczędne włókno bawełniane, a efekt oszczędności energii jest bardziej oczywisty, do około 60%.
