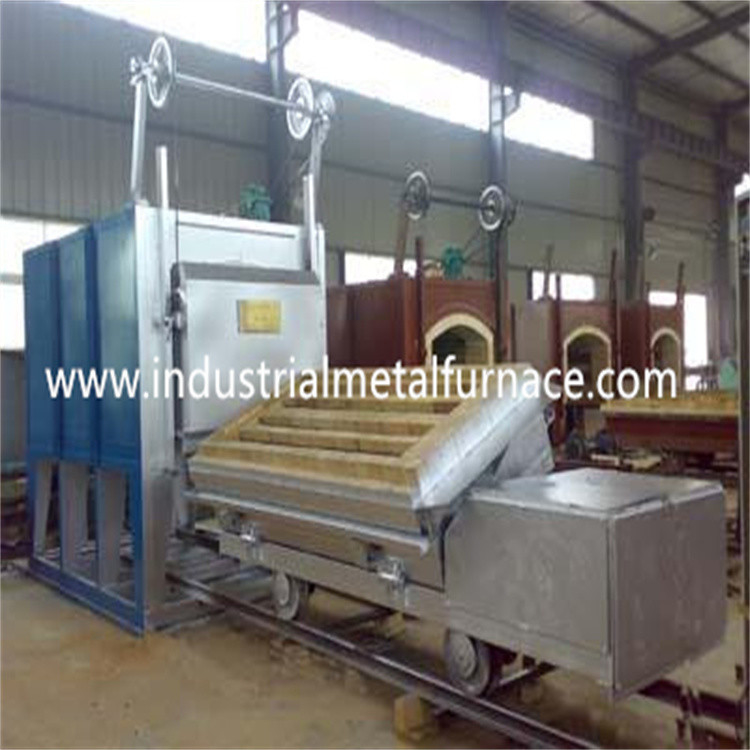

Wózek przechylny Szybkie hartowanie Dolnego pieca samochodowego Obróbka cieplna 180KW Bogie Hearth

1. Aplikacja
Piec z trzonem wychylnym typu bogie jest stosowany głównie do hartowania, wyżarzania, starzenia odlewów ze stali o wysokiej zawartości chromu i manganu, żeliwa sferoidalnego, walców, kulek stalowych, stali 45, stali nierdzewnej oraz obróbki cieplnej różnych części mechanicznych.
Elektryczny oporowy piec do obróbki cieplnej serii RT3 z obrotowym wózkiem do obróbki cieplnej jest standardowym energooszczędnym piecem do pracy okresowej o super energooszczędnej strukturze i oszczędności energii 30%. Wózek przyjmuje antykolizyjną cegłę uszczelniającą, automatyczny mechanizm przewracający, automatyczny wózek uszczelniający i drzwiczki pieca i zintegrowane połączenie szynowe.Nie wymaga instalacji fundamentu.Można go stosować, gdy jest ustawiony na poziomym podłożu i zamocowany za pomocą żelaznej podstawy lub śruby rozporowej.

2. Parametry techniczne


Uwagi: Nasza firma jest w stanie dostosować rozmiar roboczy pieca do każdego klienta.

3. Wprowadzenie do struktury
  Obudowa tej serii pieca elektrycznego jest spawana stalową płytą i stalą profilową, a spód korpusu pieca jest połączony z lekką szyną wózka.Użytkownicy nie potrzebują podstawowej instalacji, wystarczy umieścić ją na płaskim podłożu cementowym.
Wykładzina pieca przyjmuje lekką cegłę ogniotrwałą jako wykładzinę pieca, co pozwala zaoszczędzić około 30% energii w porównaniu z tradycyjnym piecem ceglanym.Jako materiały termoizolacyjne stosuje się koc cierniowy długowłóknisty, cegłę okrzemkową i proszek wermikulitowy.Ujście pieca przyjmuje ciężką cegłę antykolizyjną i ciężką cegłę przeciwciśnieniową o wysokiej zawartości aluminium na powierzchni wózka.Oprócz labiryntowego muru ogniotrwałego między korpusem pieca elektrycznego a wózkiem, samoczynny mechanizm uszczelniający służy również do zmniejszenia promieniowania cieplnego i strat konwekcyjnych pieca elektrycznego oraz poprawy jednorodności temperatury pieca.
Element grzejny jest wykonany z drutu ze stopu odpornego na wysoką temperaturę, zwiniętego w spiralny kształt, który jest rozmieszczony po stronie pieca, drzwiach pieca, tylnej ścianie i cegle do układania drutu wózka i jest mocowany za pomocą standardowej cegły gniazdowej.
Wózek wyposażony jest w stalową płytę dolną pieca odporną na ciśnienie i wysoką temperaturę do przenoszenia przedmiotu obrabianego.
Urządzenie drzwi pieca składa się z drzwi pieca, mechanizmu podnoszącego drzwi pieca i urządzenia dociskającego drzwi pieca.
Rama wózka wykonana jest ze spawanych profili stalowych, a jej sztywność zapewnia brak odkształceń pod pełnym obciążeniem.
Przewracający mechanizm hydrauliczny: hydrauliczny mechanizm przewracający składa się z silnika, pompy nurnikowej, elektrozaworu i cylindra oleju hydraulicznego.Szafka sterownicza jest sterowana przyciskiem elektrycznym, a urządzenie zapobiegające przewróceniu jest zainstalowane, aby zapewnić wygodne użytkowanie.
Uwaga: Piec do systemu obróbki cieplnej przyjmuje energooszczędne włókno bawełniane jako wykładzinę pieca, a efekt oszczędności energii jest bardziej oczywisty, do około 30%.
