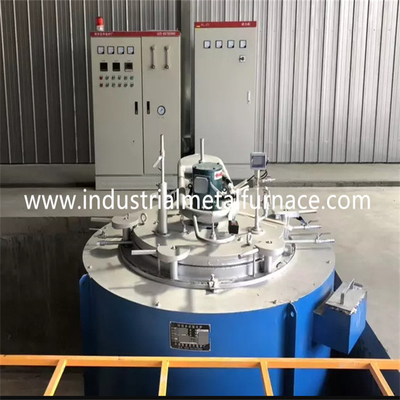

650C 75kw Przemysłowy piec do azotowania gazowego typu Pit 75KW

Piec gazowy do azotowania gazowego o mocy 75kW do obróbki cieplnej,

1.Aplikacja

Ta seria pieców do azotowania gazowego o mocy 75kW to okresowe piece elektryczne, które służą do miękkiego azotowania gazowego stali węglowej, stopowej, żeliwa, wyrobów metalurgii proszków i innych materiałów.Piec do azotowania wgłębnego może być typu próżniowego lub bezpróżniowego.

2. Główne parametry techniczne

1. Moc znamionowa 75KW

2. Efektywny rozmiar roboczy: Φ800×1000mm

3. Napięcie zasilania 380V 50Hz

4. Regulacja temperatury strefy grzewczej: 2 strefy

5. Liczba faz zasilania/sposób podłączenia:Y;

6. Temperatura znamionowa 650 ℃

7. Tryb kontroli temperatury Sterowanie PID, regulator temperatury Shanghai Guolong, elektroniczny rejestrator temperatury z alarmem nadmiernej temperatury;

8. Dokładność regulacji temperatury ± 2 ℃

9. Jednolitość temperatury pieca ± 8 ℃

10. Zużycie energii w pustym piecu: ≤ 18%

11. Temperatura ściany zewnętrznej płaszcza pieca ≤ 45 ℃

12. Element grzewczy: 0Cr25Al5

13. Tryb ogrzewania: cztery strony

14. Forma podszewki: pełna struktura włókien

15. Podnoszenie pokrywy pieca z elektrycznego podnoszenia śruby

3. Wprowadzenie do struktury

Ten piec elektryczny jest piecem do pracy okresowej, który składa się z korpusu pieca, systemu uszczelnienia i systemu kontroli temperatury.

Składa się z płaszcza pieca, wykładziny pieca, elementów grzejnych, zbiornika rury muflowej, pokrywy pieca, wentylatora, mechanizmu podnoszenia pokrywy pieca itp.

Aby spełnić wymagania klientów dotyczące chłodzenia przedmiotów obrabianych, urządzenie do szybkiego chłodzenia instaluje dmuchawę na dnie pieca do obróbki cieplnej typu wgłębnego i otwiera kilka otworów chłodzących w górnej części korpusu pieca.Gdy piec elektryczny działa, zamknij porty chłodzenia.Podczas wypromieniowywania ciepła otwórz port promieniujący i wentylator, aby powietrze w piecu przepływało i wydobywało ciepło, aby osiągnąć cel szybkiego schłodzenia.

4. Elektryczny system sterowania

Regulacja temperatury przyjmuje regulator temperatury Shanghai Guolong. Ustawiając rozsądne parametry, można osiągnąć kontrolę strefy temperatury.Korzystając z funkcji samostrojenia online, można obliczyć parametry PID pieca w celu uzyskania idealnej stabilności temperatury.

Sterowanie ogrzewaniem przyjmuje typ wyzwalania tyrystorowego.Wyjściową moc grzewczą można zmienić, aby zrealizować kontrolę temperatury w strefie temperatury.

System alarmowy nadmiernej temperatury w obwodzie sterowania ogrzewaniem;w przypadku przekroczenia temperatury w pewnym obszarze (zasadniczo przyjmuje się alarm przekroczenia odchylenia), stycznik dużej mocy w obwodzie głównym odetnie główny obwód grzewczy w tym obszarze.Jednocześnie zostanie uruchomiony alarm dźwiękowy i wizualny dla pieca do azotowania.

Wszystkie styczniki AC, szybkie bezpieczniki, przekaźniki pośrednie, wyłączniki ruchu, przełączniki pracy, przyciski, sygnalizatory i inne główne urządzenia sterujące, urządzenia sterujące i wyświetlające to niezawodne produkty renomowanych producentów w kraju i za granicą (marka Delixi).Przyrządy wskazujące prąd i napięcie mają czułą, dokładną, niezawodną i długą żywotność.

Elektryczna szafa sterownicza: korpus szafki elektrycznego pieca oporowego typu pit przyjmuje szafę sterowniczą wyprodukowaną przez profesjonalnych producentów zgodnie z normami elektrycznymi.Wielkość, konstrukcja i kolor szafy są zgodne z normami powszechnie stosowanymi w kraju i za granicą, a montaż, okablowanie i identyfikacja urządzeń w szafie są zgodne z odpowiednimi normami.

Połączenie szafy sterowniczej z głównym obwodem korpusu pieca jest wykonane z drutu izolowanego z rdzeniem miedzianym.Wszystkie identyfikatory numerów przewodów powinny być wykonane ze specjalnych materiałów numerycznych przewodów i formalnie wydrukowane, aby uniknąć utraty numeru przewodu.Wszystkie przewody w wykopie są oznaczone numerami przewodów co dwa metry, aby ułatwić kontrolę każdej linii podczas konserwacji.

5. Obsługa posprzedażna i zaangażowanie

Piec do azotowania gazowego objęty jest 13-miesięczną gwarancją od daty wysyłki.

6.Zakres dostawy
