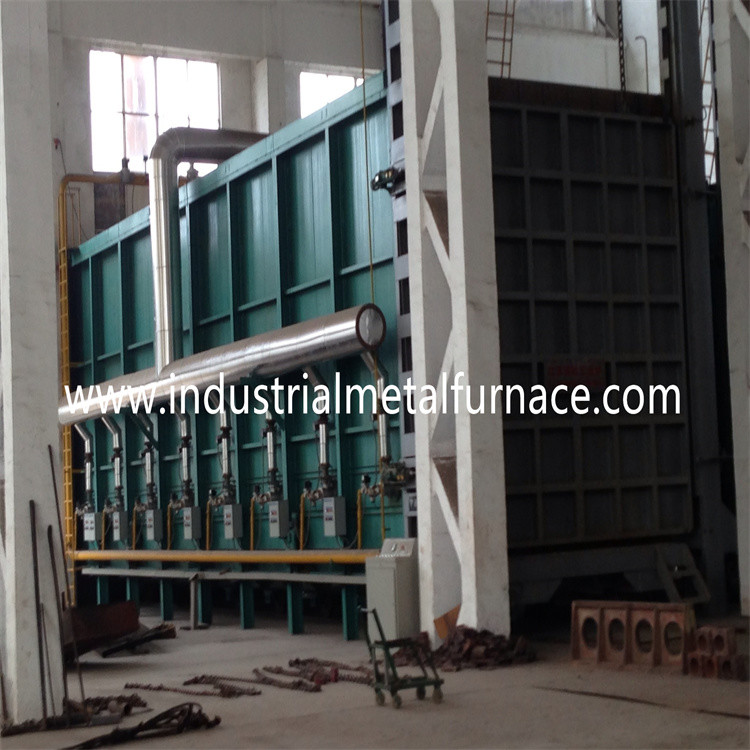

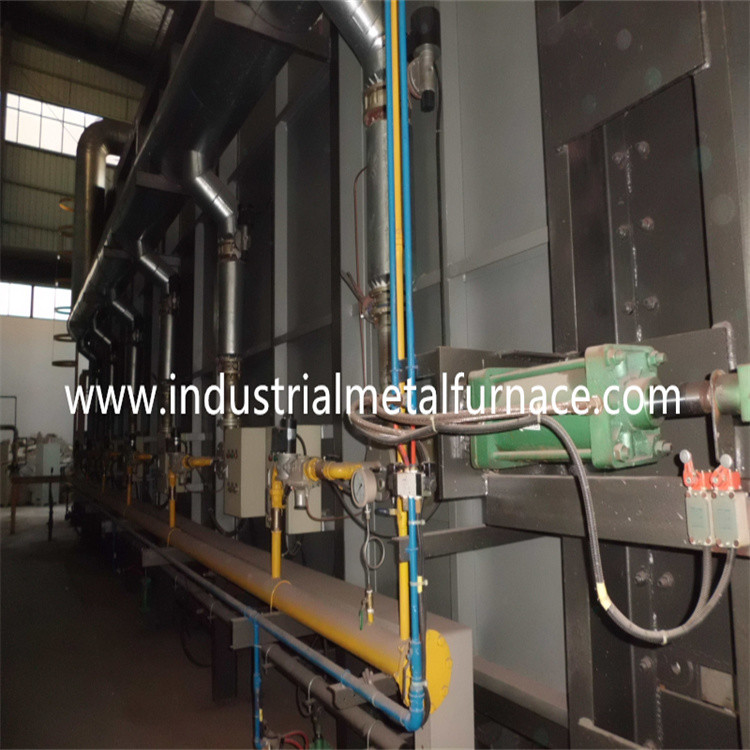

Energooszczędny włókno ogniotrwałe piec do obróbki cieplnej gazu ziemnego typu dna samochodowego

1. Wstęp
Dolny piec samochodowy na gaz ziemny jest używany głównie do hartowania, wyżarzania, starzenia i obróbki cieplnej różnych części mechanicznych, takich jak prażenie skorupy, odlewy ze stali o wysokiej zawartości chromu i manganu, żeliwo sferoidalne, rolki, stalowe kulki, stal 45, stal nierdzewna itp. .

Zapotrzebowanie i zużycie gazu ziemnego:

kaloryczność gazów: 8600kcal/m3;

Ciśnienie gazu przed piecem: 0,02-0,07 MPa;

Zużycie gazu palnika: 15m3/h;

Zapotrzebowanie całkowite gazociągu: 18m3/h;

Zużycie powietrza: 234m3/h;

Ilość i model palnika: 2 szt., AGS65HB, 90kw/h;

2. Konfiguracja elektrycznego układu sterowania

Uwagi: Powyższą konfigurację można zmienić na marki o równoważnym poziomie bez powiadomienia klienta ze względu na dostępność komponentów.


3.Obowiązujące warunki pracy pieca na gaz ziemny

3.1 Wysokość nie może przekraczać 1000 metrów.

3.2 Temperatura otoczenia mieści się w zakresie 5-40 ℃.

3.3 Średnia miesięczna wilgotność względna w obszarze użytkowania nie może przekraczać 90%.

3.4 Nie ma przewodzącego pyłu, gazu wybuchowego ani gazu korozyjnego, które mogłyby poważnie uszkodzić metal i izolację wokół.

3.5 Nie ma wyraźnych wibracji i turbulencji.

4. Normy projektowe pieca, o których mowa

4.1 „Techniczne zasady zarządzania racjonalnym wykorzystaniem ciepła w przedsiębiorstwach” określone w GB/T3486-93 powinny być racjonalnie optymalizowane i ograniczane straty ciepła.

4.2 GB50211-2004 Norma dotycząca budowy i odbioru inżynierii murarskiej pieców przemysłowych.

4.3 GBJ87-85 „Norma hałasu dla wszelkiego rodzaju lokalizacji w fabrykach”.

4.4 Zrzut zanieczyszczeń środowiska osiąga standard GB3095-1996.

4.5 Temperatura efektywnej strefy grzewczej pieca jest mierzona przez GB / T9452-2003, a jednorodność temperatury wynosi ± 10 ℃.

4.6 Poziom zużycia energii do poziomu ZBJG1004-87 specjalnego pieca określonego w normie klasyfikacji zużycia energii pieca do obróbki cieplnej.

4.7 Wdrożenie głównych standardów materiałowych korpusu pieca: stal żaroodporna (GB / T8492-87), płyta ze stali żaroodpornej (GB4238-92), gliniana cegła ogniotrwała (YB / T5106-1993), amorficzny materiał ogniotrwały (GB4513-84 ), gliny ogniotrwałe i odlewy ogniotrwałe o wysokiej zawartości tlenku glinu (YB/T5083-1997);

4.8 GB985-86 podstawowe kształty i wymiary złączy do ręcznego spawania łukowego.

4.9 JB/ZQ4000.3-86 ogólna specyfikacja spoin.

4.10 GB/T5000.9-1998 ogólne wymagania techniczne dotyczące części do przetwarzania wiórów;

4.11 GB/T1804-1992 „tolerancja kształtu i położenia, ogólna tolerancja, wymiar liniowy”.

4.12 GB1801-79 „tolerancja i dopasowanie rozmiaru do otworu 500 mm, pas tolerancji wału i współpraca”;

4,13 GB/T1801-1999 rozmiar podstawowy do 500 mm z priorytetem służy do dopasowania ekstremalnego prześwitu i ograniczenia zakłóceń.

4.14 GB8923-1998 „stopień korozji i stopień odrdzewienia powierzchni stali przed malowaniem”;

symbol 4,15 GB/T1182-96 i jego standard;

4.16 JB/T13384-21992 ogólne warunki techniczne pakowania;

4.17 GBJ55-1983 kodeks projektowania instalacji elektrycznych dla instalacji przemysłowych i cywilnych.

4.18 GB420-1984 „elektryczny sprzęt sterujący, część 1, elektryczny sprzęt niskiego napięcia, elektryczny sprzęt sterujący”.
