Piec dolny samochodu z palnikiem gazowym 320 kW / H, piec grzewczy Bogie Hearth Furnace

1. Krótkie wprowadzenie

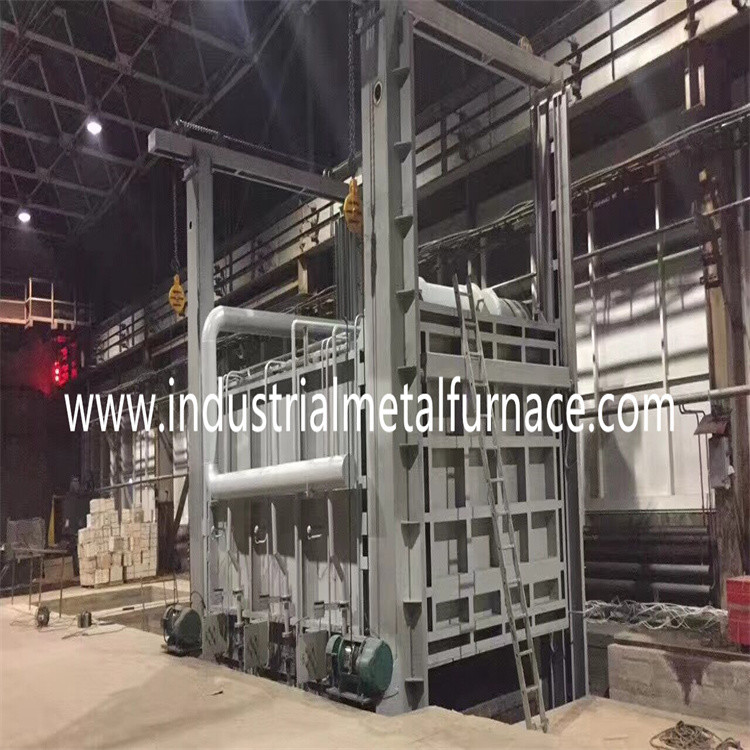

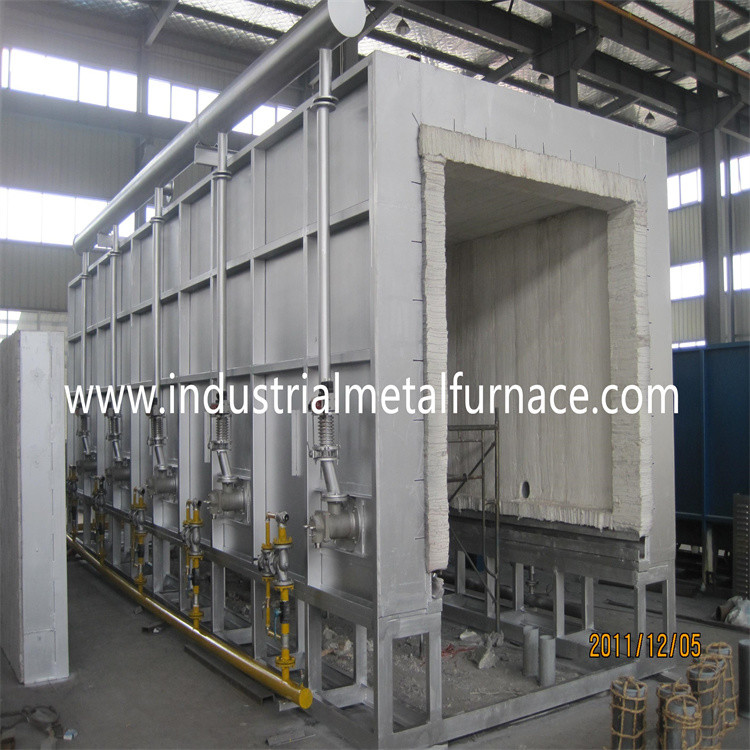

Piec trzonowy opalany gazem jest używany głównie do obróbki cieplnej części metalowych.

Szkielet pieca jest spawany różnymi rodzajami stali, rama zewnętrzna wykonana jest ze stali kanałowej jako belka główna, płyta zrębnicy wykonana jest z zimnej blachy, wózek wykonany jest ze stali kanałowej jako belka główna, a płyta dolna i płyty przednia i tylna wykonane są z płyty środkowej.
Część transmisyjna: Przekładnia wózka przyjmuje silnik i reduktor do napędzania zestawu kół napędowych z przodu przez łańcuch.Napęd drzwi pieca przyjmuje kombinację reduktora ślimakowego i silnika do elektrycznego podnoszenia.
Uszczelnienie: Wózek i korpus pieca są uszczelnione strukturą labiryntową, a po stronie wózka znajduje się automatyczne urządzenie do uszczelniania noża do piaskowania.Drzwi pieca są uszczelnione przez dociskanie kanałów rolkowych i automatyczny mechanizm docisku sprężyny.Część korpusu pieca przyjmuje wysokiej jakości konstrukcję z cegły ogniotrwałej, aby zapewnić szczelność pieca.Odporna na nacisk część wózka jest zbudowana z cegieł o wysokiej zawartości tlenku glinu, a do dolnej części dodano cegły termoizolacyjne.
System spalania: kilka palników jest zainstalowanych po obu stronach pieca olejowego, a przepływ ciepła w piecu odbywa się ruchem posuwisto-zwrotnym, aby zapewnić jednorodność temperatury pieca.

2. Konfiguracja pieca

2.1 Układ mechaniczny

2.2 Elektryczny układ sterowania

 Uwagi: Powyższą konfigurację można bez zauważenia zmienić na marki o równoważnym poziomie

klienta ze względu na dostępność komponentów.
