Elektryczny piec oporowy typu cegła ogniotrwała do obróbki cieplnej rur

1.Zastosowanie pieca

Elektryczny piec oporowy typu wózek służy głównie do borowania rur stalowych.

Piec trzonowy wózka składa się głównie z płaszcza pieca, wykładziny, drzwi pieca, mechanizmu podnoszenia drzwi pieca i mechanizmu kompresji drzwi, wózka, mechanizmu trakcyjnego wózka, uszczelnienia między korpusem pieca a wózkiem, elementu grzejnego i urządzenia stałego oraz systemu kontroli temperatury.

2. Specyfikacja techniczna

2.1 Moc znamionowa: 530KW + 5% (1-100%) regulowana;

2.2 Zasilanie: 480V, 3P, 60Hz;

2.3 Temperatura znamionowa: 1050 ℃ (normalna temperatura pracy: 850-1000 ℃);

2.4 Szybkość wzrostu temperatury pieca bez obciążenia: ≤2 godziny do 850 ℃;

2.5 Strefa kontrolna: 6 stref + dodatkowy 3-punktowy pomiar temperatury do rejestracji temperatury.I wyposażony w 3-kanałowy 7-calowy kolorowy rejestrator z ekranem dotykowym lub 3-kanałowy rejestrator na papierze do drukowania i nagrywania w czasie rzeczywistym.

2.6 Efektywny rozmiar roboczy: 12000 × 1800 × 1000 mm (dł. × szer. × wys.);

2.7 Podłączenie elementu grzejnego: T;

2.8 Jednorodność temperatury: ± 10 ℃;

2.9 Dokładność pomiaru temperatury: ±1℃;

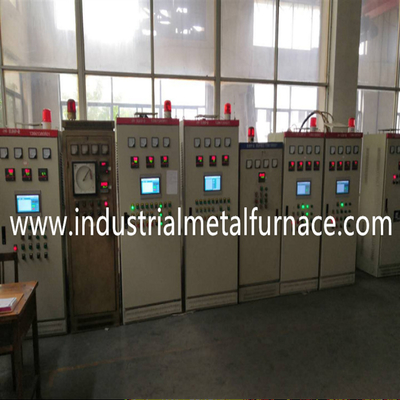

2.10 Metoda regulacji temperatury: SCR, regulator PID;Regulator temperatury Shimaden z interfejsem komunikacyjnym 485, ekranem dotykowym 10,1 cala.Ekran dotykowy może rejestrować dane historyczne przez ponad 1 rok, przechowywać ponad 10 procesów i innych funkcji, z alarmem nadmiernej temperatury.

2.11 wzrost temperatury powierzchni pieca: <45 ℃;

2.12 Element grzejny: 0Cr21AL6Nb (pasek);

2.13 Płyta czołowa wózka: stal żaroodporna ZG30Cr24Ni7SiN, grubość 30 mm;

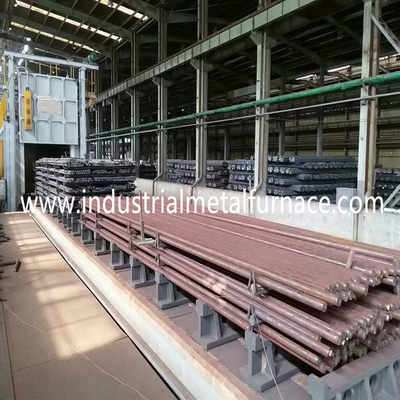

2.14 Metoda ładowania: Produkt ładowany na wózek, a następnie wózek przemieszcza się do pieca;

2.15 Okładzina pieca: Konstrukcja murowana z cegły ogniotrwałej odpornej na wysokie temperatury;

2.16 Ładowność: 5 ton na partię;

2.17 Wlot gazu: Na górze pieca znajdują się trzy wyloty gazu ze stali nierdzewnej DN100.Ręczne otwieranie i zamykanie w dolnej części boku korpusu pieca jest proste i wygodne.

2.18 Wloty gazu ochronnego: Ze względu na długi korpus pieca cztery wloty gazu DN25 są równomiernie rozmieszczone w dolnej części boku pieca i połączone z głównym wlotem gazu DN40.Każda rura wlotowa gazu i główna rura wlotowa gazu są wyposażone w zawory ręczne do sterowania natężeniem przepływu.
