1,6 mm do 5,0 mm Linia do cynkowania ogniowego Drut wysokowęglowy 28 głowic

1,6 mm do 5,0 mm Niskowęglowy drut wysokowęglowy Linia do cynkowania ogniowego

1.Aplikacja

Ta linia produkcyjna do cynkowania ogniowego nadaje się do ciągłego wyżarzania i cynkowania ogniowego drutu ze stali niskowęglowej.Biorąc pod uwagę, że klient ma w planach produkcję drutu ze stali wysokowęglowej ocynkowanej ogniowo w późniejszym etapie, może być również kompatybilny zproces kąpieli ołowiowej (obróbka patentowa drutu wysokowęglowego), i nie ma potrzeby budowania nowej linii produkcyjnej.

2. Główne parametry techniczne procesu

2.1 Przebieg procesu produkcyjnego

A)Drut o niskiej zawartości węglatyp twardy (850N/mm2): rozwijanie---odtłuszczanie---mycie gorącą wodą---mycie czystą wodą---marynowanie --- płukanie wodą ---fluktuacja--- suszenie --- cynkowanie ogniowe --- wycieranie chłodzenie --- pobieranie drutu.

B)Drut o niskiej zawartości węglatyp miękki (400N/mm2): rozwijanie---marynowanie---spłukiwanie wodą---mycie gorącą wodą---fluktuacja--- suszenie ---wyżarzanie online---cynkowanie ogniowe --- wycieranie chłodzenie --- pobieranie drutu.

C)Drut ze stali wysokowęglowejobróbka patentowa: odwijanie--- ogrzewanie(w piecu do wyżarzania)--- hartowanie izotermiczne w kąpieli ołowiowej --- chłodzenie wodą --- wytrawianie --- mycie wodą ---fluktuacja--- suszenie --- cynkowanie ogniowe --- wycieranie chłodzenie --- pobieranie drutu.

Specyfikacja drutu 2.2: ￠1,60 --- 5,00 mm

2.3 numer głowy i wyjście

Zgodnie z wymaganiami klienta roczna produkcja wynosi 8000 ton, a godzinowa produkcja wynosi około 1500 kg w oparciu o 2,40 mm.Prędkość liniowa wynosi 20 m/min, a klient potrzebuje 28 głowic do tego sprzętu do cynkowania ogniowego.

2.4 paliwo: elektryczność i gaz łącznie;

2,5 gramatura warstwy cynku: 80--350 g/m²;

3. Zakres dostawy

4. Opis do każdej jednostki

4.1 rozwijany stojak

Stojak obrotowy do rozwijania: 28 szt.;

4.2 Piec do wyżarzania drutu online

4.3 Izotermiczna obróbka cieplna opatentowana w kąpieli ołowiowej

Rozmiar zbiornika kąpieli ołowiowej (dł., szer., wys.): 10000*1400*500mm

Paliwo: gaz ziemny;

Zakres regulacji temperatury: 450-500 ℃;

Metoda chłodzenia: chłodzenie wodą i chłodzenie powietrzem.

4.4 Trawienie i czyszczenie wodą, 1 kpl.;

4,5 zbiornik topnika, 1 kpl.;

Wymiar całkowity: 3500*1400*500mm (dł., szer., wys.);

Materiał: Stal nierdzewna

Tryb ogrzewania: ciepło odpadowe spalin i pomocnicze ogrzewanie elektryczne, z automatyczną regulacją mocy grzewczej 30kW.

4.6 piec do suszenia

Rozmiar: 8000*1500 (dł., szer.);

Metoda ogrzewania: ciepło odpadowe spalin;

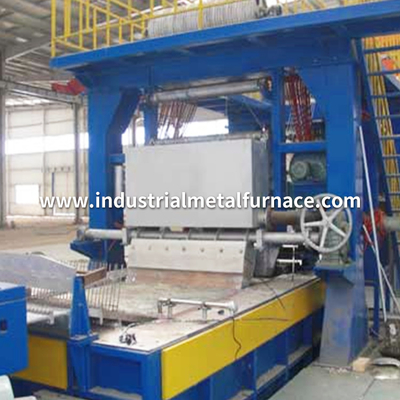

4.7 piec do cynkowania gazowego

·Liczba głowic: 28 sztuk;

·Rozstaw drutów: 40mm;

·Ogrzewanie zewnętrzne;

·Roczny czas pracy: 7500h;

· Zakres regulacji temperatury cieczy cynkowej do cynkowania ogniowego: 440 ℃ ~ 460 ℃ regulowany;

· Dokładność kontroli temperatury cynku: ± 2 ℃;

·Zakres grubości warstwy cynku: 100g~250g/㎡;

·Konstrukcja pieca: kocioł cynkowy XG08 jest wykonany ze specjalnej blachy stalowej o grubości 50 mm, prasowanej i spawanej.

· Efektywny rozmiar pieca cynkowego: 6000 * 1400 * 900 mm (L * W * D).

· Zdolność cynkowania ok. 48t

· Sterowanie temperaturą ogrzewania: stopniowe sterowanie proporcjonalne spalaniem;

Walec dociskowy jest specjalnym ceramicznym typem stałym i należy go wymieniać raz w roku.

·Tryb wyprowadzenia i chłodzenie: przyjęto pionowe wyprowadzenie.Drut ze stali niskowęglowej jest wycierany blokiem azbestu, a drut ze stali wysokowęglowej jest wycierany węglem drzewnym + włóknem azbestowym + wiórami grafitowymi.Tryb chłodzenia to chłodzenie wodą.

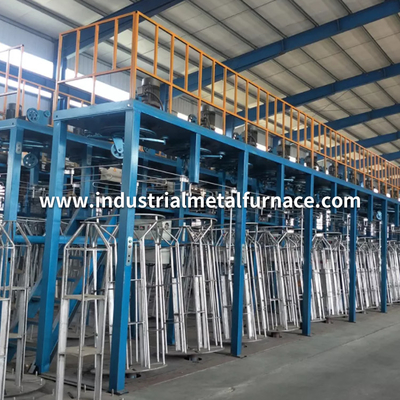

4,9 drutu podejmowania

Sprzęt do cynkowania ogniowego jest wyposażony w 600 śliwek do góry nogami, moc silnika trakcyjnego z pojedynczą głowicą wynosi 4,0 kW, a prędkość jest regulowana przez konwersję częstotliwości.
