8000 ton rocznie Linia do cynkowania ogniowego Czajnik cynkowy do drutu niskowęglowego

8000 ton rocznie XG08 Czajnik cynkowy Linia do cynkowania ogniowego do drutu niskowęglowego

1.Aplikacja

Ta linia produkcyjna do cynkowania ogniowego nadaje się do ciągłego wyżarzania i cynkowania ogniowego drutu ze stali niskowęglowej.Biorąc pod uwagę, że klient ma plan produkcji drutu ze stali wysokowęglowej ocynkowanej ogniowo w późniejszym etapie, może to być również kompatybilne z produkcją i nie ma potrzeby budowania nowej linii produkcyjnej.

2. Główne parametry techniczne procesu

2.1 Przebieg procesu produkcyjnego

A) Proces cynkowania ogniowego drutem niskowęglowym: rozwijanie --- wyżarzanie --- pękanie skóry --- wytrawianie --- płukanie wodą --- mycie gorącą wodą --- topienie --- suszenie --- cynkowanie ogniowe -- - wycieranie chłodzenia --- pobieranie drutu.

Specyfikacja drutu 2.2: ￠1,60 --- 5,00 mm

2.3 numer głowy i wyjście

Zgodnie z wymaganiami klienta roczna produkcja wynosi 8000 ton, a godzinowa produkcja wynosi około 1500 kg w oparciu o 2,40 mm.Prędkość liniowa wynosi 20m/min, a klient potrzebuje 28 głowic.

2.4 paliwo: elektryczność i gaz łącznie;

2,5 gramatura warstwy cynku: 80--350 g/m²;

3. Zakres dostawy

4.Opis do każdej jednostki

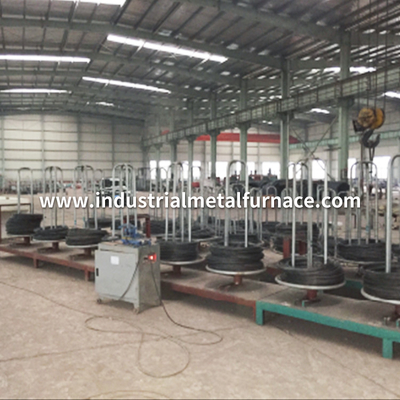

4.1 rozwijany stojak

Stojak obrotowy do rozwijania: 28 szt.;

4.2 Piec do wyżarzania drutu

· Piec do wyżarzania online ma 25 m długości, 2,0 m szerokości i 1,40 m szerokości, który składa się z wielu sekcji.

·Każda rura pieca przeprowadzona jest drutem, łącznie 28 drutów.

·Paliwo: gaz ziemny

·Dokładność kontroli temperatury: ± 5 ℃

· Zakres regulacji temperatury pieca: 600-1000℃, regulowany.

·Całkowita ilość głów to 28 sztuk.Dno pieca jest podparte ramą rurową.

·Wykorzystywane są lekkie materiały ognioodporne i termoizolacyjne, a powierzchnia jest zamknięta konstrukcją stalową o dobrych parametrach termoizolacyjnych.

·20 palników jest rozmieszczonych z boku, a temperatura pieca regulującego spalanie jest regulowana proporcjonalnie w czterech sekcjach.

4.3 Chłodzenie i usuwanie kamienia, 1 kpl

Po wyjęciu drutu stalowego z pieca na okres chłodzenia powietrzem, należy go mechanicznie poluzować, a większość utlenionych zgorzelin wydmuchać w zasobniku ciepłej wody użytkowej.

4.4 Trawienie i czyszczenie wodą, 1 kpl

4,5 zbiornik topnika

Wymiar całkowity: 3500*1400*500mm (dł., szer., wys.);

Materiał: Stal nierdzewna

Tryb ogrzewania: ciepło odpadowe spalin i pomocnicze ogrzewanie elektryczne, z automatyczną regulacją mocy grzewczej 30kW.

4.6 piec do suszenia

Rozmiar: 8000*1500 (dł., szer.);

Metoda ogrzewania: ciepło odpadowe spalin;

4.7 piec do cynkowania gazowego

Ilość głów: 28 sztuk;

Rozstaw drutów: 40mm;

Ogrzewanie zewnętrzne;

Roczny czas pracy: 7500h;

Zakres regulacji temperatury cieczy cynkowej do cynkowania ogniowego: 440 ℃ ~ 460 ℃ regulowany;

Dokładność kontroli temperatury cynku: ± 2 ℃;

Zakres grubości warstwy cynku: 100g ~ 250g/㎡;

Konstrukcja pieca: kocioł cynkowy wykonany jest ze specjalnej blachy stalowej o grubości 50 mm, prasowanej i spawanej.

Efektywny rozmiar pieca cynkowego: 6000 * 1400 * 900 mm (L * W * D).

Pojemność cynkowania około 48t

Regulacja temperatury ogrzewania: stopniowe spalanie proporcjonalne;

Walec dociskowy jest specjalnym ceramicznym typem stałym i należy go wymieniać raz w roku.

Tryb wyprowadzania i chłodzenie: przyjęto pionowe wyprowadzanie.Drut ze stali niskowęglowej jest wycierany blokiem azbestu, a drut ze stali wysokowęglowej jest wycierany węglem drzewnym + włóknem azbestowym + wiórami grafitowymi.Tryb chłodzenia to chłodzenie wodą.

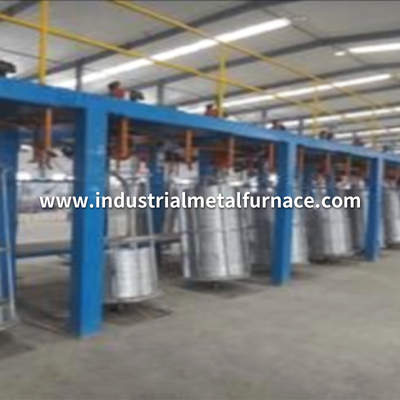

4,9 drutu podejmowania

Cynkownia ogniowa jest wyposażona w 600 śliwek do góry nogami, moc silnika trakcyjnego z pojedynczą głowicą wynosi 4,0 kW, a prędkość jest regulowana przez konwersję częstotliwości.
