Indukcyjny piec do topienia miedzi o mocy 200 kW z dwiema kąpielami do odlewania grawitacyjnego 500 kg / H

Indukcyjny piec do topienia miedzi o mocy 200 kW z dwoma wannami do odlewania grawitacyjnego, piec do topienia miedzi

1. Opis ogólny

Piec do odlewania grawitacyjnego miedzi o mocy 200 kW przyjmuje konstrukcję z dwoma basenami do topienia i konstrukcję z dwoma korpusami indukcyjnymi.

Zaletą tej konstrukcji jest zrównoważenie temperatury kąpieliska i wszystkich części pieca

osiągnąć efekt oszczędzania energii i poprawić zakres mieszania elektromagnetycznego, aby wszystkie elementy w

pieca są bardziej równomiernie rozmieszczone.Cel grawitacyjnego pieca do odlewania miedzi: topienie i utrzymywanie czerwieni

miedź, brąz, mosiądz i inne stopy miedzi.

2. Parametr techniczny pieca do topienia miedzi

3. Zasada działania i główna struktura

Piec do odlewania miedzi jest zaprojektowany w oparciu o zasadę indukcji elektromagnetycznej.Zmienny magnes

przepływ jest generowany po przyłożeniu napięcia przemiennego do cewki indukcyjnej.Przepływ magnetyczny przechodzi przez żelazo

rdzeń, tworząc zamknięty obwód magnetyczny.Ten zmienny przepływ magnetyczny indukuje siłę elektromotoryczną i wtórną

prąd w komorze stopionej.Prąd ten przekształca energię elektryczną w energię cieplną poprzez rezystancję

ładunek metalu, a energia cieplna topi metal w komorze.

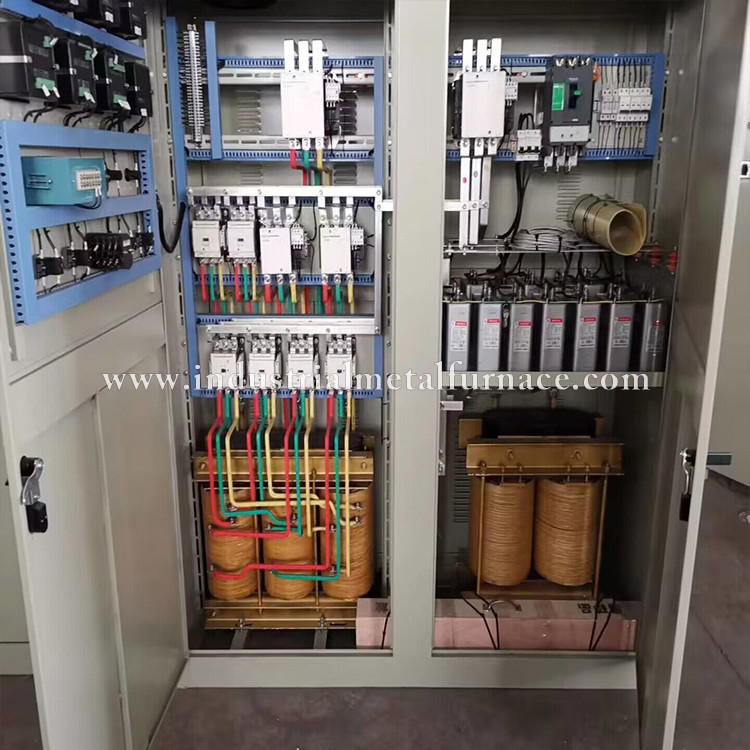

3.2 Piec podtrzymujący do topienia miedzi składa się z korpusu pieca, ramy pieca, korpusu indukcyjnego, pieca elektrycznego

układ chłodzenia, elektryczna szafa sterownicza itp.

Zakres napięć pieca elektrycznego: 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V.

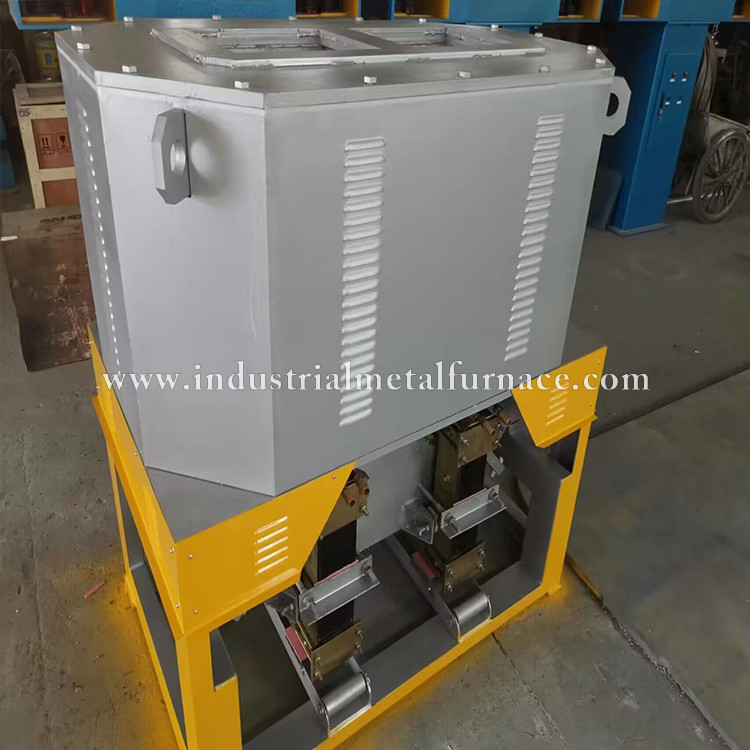

3.3 Piec elektryczny do odlewania grawitacyjnego przyjmuje dwie pionowe konstrukcje indukcyjne z rdzeniem żelaznym.Skorupa wykonana jest ze stali

płyta.Basen linienia jest wyłożony materiałami termoizolacyjnymi i materiałami ogniotrwałymi, a następnie zbudowany

cegły ogniotrwałe.

3.4 Korpus czujnika składa się z dwóch czujników, dwóch żelaznych rdzeni i dwóch kawałków stopionego rowka.Wyczuwanie

Skorupa korpusu składa się z ogniotrwałego materiału wiążącego i płaszcza chłodzonego wodą.Indukcyjny piec do topienia

korpus jest chłodzony wodą: w celu wygodnego usunięcia materiału ogniotrwałego i zmniejszenia strat mocy

skorupa nadwozia indukcyjnego, skorupa nadwozia indukcyjnego składa się z dwóch połówek, z umieszczonym materiałem izolacyjnym

w środku, a powłoka korpusu indukcyjnego opiera się na powyższej powierzchni kołnierza podczas montażu.

3.5 Podczas procesu topienia temperatura wody na wlocie nie powinna przekraczać 35 ℃, a woda na wylocie

temperatura powinna być wyższa niż 55 ℃, a przepływ wody powinien być regularnie mierzony.Jeśli przepływ wody jest

niższy niż wymagany przepływ wody, należy wyczyścić wagę.

3.6 Jakość wody chłodzącej przemysłowego pieca indukcyjnego powinna spełniać następujące wymagania: wartość PH

mieści się w zakresie 7 ~ 8, twardość nie przekracza 7, a całkowita zawartość zawieszonych ciał stałych i rozpuszczonych

ciał stałych nie przekracza 10, aby zapobiec osadzaniu się kamienia w wodzie chłodzącej i blokowaniu ścieżki wody.
