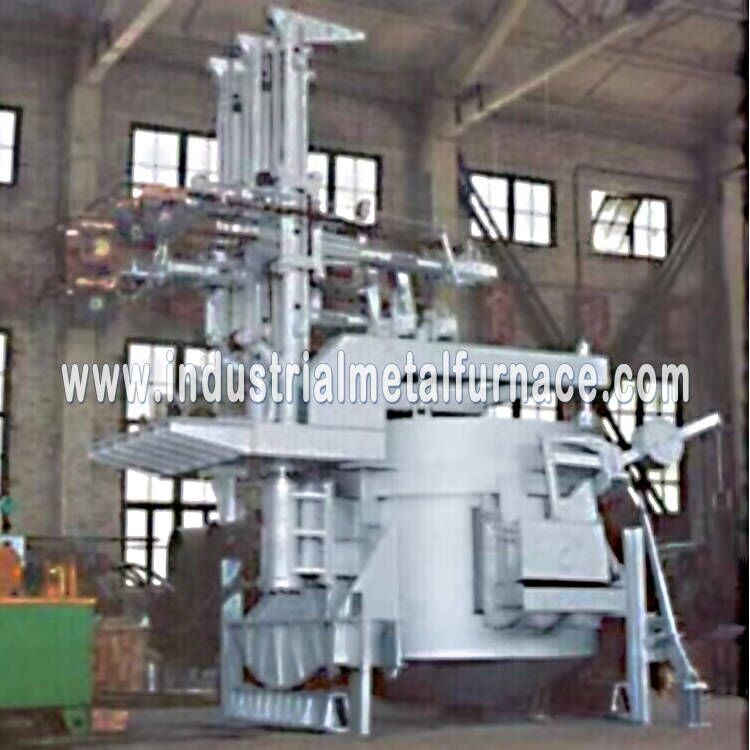

2000kg elektryczny piec łukowy piec do topienia piasku krzemionkowego, metali szlachetnych
1.Przegląd
Elektryczny piec łukowy przyjmuje zwykłą moc, ładowanie od góry z odkręcaną pokrywą pieca i
kanał spustowy do gwintowania stali.Struktura przyjmuje typ odkręcania pokrywy półhydraulicznej i pieca.
Układ typu pit może zmniejszyć wymagania dotyczące wysokości budynku fabryki.
2.Główne cechy eelektryczny piec łukowy
Ten elektryczny piec łukowy do produkcji stali przyjmuje podstawową wykładzinę pieca lub kwaśną wykładzinę pieca do wytapiania tlenków,
wzbogacanie metalami szlachetnymi i inne odmiany.
Ten elektryczny piec łukowysprzęt ma następujące główne cechy:
▲ Wyposażenie elektrycznego pieca łukowego jest wyposażone w odkręcaną pokrywę pieca, ładowany od góry, półhydrauliczny mechanizm,
stukanie przez rynnę spustową i montaż w studzience.
▲ Używanie przewodzącego ramienia poprzecznego z rurki miedzianej.
▲ Stosować kable chłodzone wodą o dużym przekroju.
▲ Zastosuj integralną strukturę powłoki pieca.
▲ Dno elektrycznego pieca łukowego przyjmuje konstrukcję w kształcie naczynia, co poprawia niezawodność sprzętu
i przedłuża żywotność.
▲ Obrót pokrywy pieca przyjmuje technologię dużego stołu obrotowego, która zmniejsza przemieszczenie
kabel chłodzony wodą, zmniejsza impedancję, zmniejsza straty elektryczne, zmniejsza zużycie energii i
zmniejsza zajmowany obszar.
▲ Najbardziej zaawansowany regulator elektrody PLC służy do zapewnienia dokładności i niezawodności elektrody
system w największym stopniu.
▲Obwód podnoszenia elektrody jest wyposażony, aby zapobiec pęknięciu elektrody i zapewnić wydajną pracę
pieca.
▲ Metoda regulacji napięcia transformatora to regulacja napięcia elektrycznego bez obciążenia.
▲ Uzwojenie wtórne: Kompresja korpusu transformatora: Kompresja cewki przyjmuje specjalny cylinder oleju sprężynowego
gwoździe dociskowe, wszystkie cewki są składane w całość i suszone próżniowo.
▲ Transformator może być przeciążony o 20% przez długi czas i ma wystarczającą wytrzymałość mechaniczną, aby zapewnić
może wytrzymać częste uderzenia zwarciowe.
▲ Transformator jest metodą wymuszonego chłodzenia wodą z obiegiem oleju (OFWF), przyjmując bezproblemową wymuszoną cyrkulację oleju
chłodnica wody.
▲ Materiały rdzenia transformatora wykonane są z produktów wysokiej jakości.
▲ Olej transformatorowy przyjmuje olej 25#.
▲ Transformator jest wyposażony w funkcje zabezpieczające przed gazem ciężkim, gazem lekkim i reduktorem ciśnienia oraz obciążeniem
przełącznik jest wyposażony w funkcje ochrony przed gazami ciężkimi.
4. Główne parametry techniczne
| NIE. |
Przedmiot |
ugnida |
Valu |
Uwaga |
| 1 |
Pojemność znamionowa elektrycznego pieca łukowego |
T |
2 |
|
| 2 |
Średnica skorupy |
mm |
Φ2200 |
Stukanie zsypu |
| 3 |
Wysokość podnoszenia pokrywy pieca |
mm |
200 |
|
| Kąt odkręcenia pokrywy pieca |
° |
～83 |
|
| Podnoszenie i obracanie pokrywy pieca |
|
|
Jazda hydrauliczna |
| 4 |
Średnica elektrody grafitowej |
mm |
200 |
|
| Średnica środka bieguna elektrody |
mm |
620 |
|
| Skok podnoszenia elektrody |
mm |
1100 |
|
| Maksymalna prędkość elektrody w górę/w dół |
m/min |
3/2,5 |
|
| metoda kontroli |
|
|
Napęd zębatkowy |
| Forma ramienia elektrody |
|
|
Miedziane przewodzące ramię poprzeczne |
| 5 |
Kąt stukania |
° |
45 |
maksymalny |
| Nachylenie żużla |
° |
15 |
maksymalny |
| 6 |
Pojemność znamionowa transformatora pieca elektrycznego |
KVA |
1250 |
Może być przeciążony o 20% |
| napięcie pierwotne |
KV |
10/6.3 |
|
| Brak ciśnienia odcięcia |
V |
210-104 |
5-stopniowa regulacja napięcia elektrycznego bez wzbudzenia |
| prąd wtórny |
A |
4000 |
|
| Forma chłodzenia transformatora |
|
|
Silne chłodzenie wodne z obiegiem oleju |
| |
|
|
|
| 7 |
ciśnienie robocze układu hydraulicznego |
MPa |
6 |
|
| środek roboczy |
|
|
Odporny na zużycie olej hydrauliczny |
| 8 |
układ wody chłodzącej |
|
|
Woda przemysłowa (w tym woda chłodząca transformator) |
| Ciśnienie wlotowe |
MPa |
>0,3 |
|
| Temperatura wody na wlocie |
℃ |
≤32 |
|
| temperatura wody |
℃ |
<50 |
|
| Zużycie wody chłodzącej |
M3/H |
~20 |
|
Łuk elektryczny EAF-1,5TpiecZakres dostawy
| NIE. |
Przedmiot |
Treść i zakres |
Q'ty |
| 1 |
Część mechaniczna |
|
|
| 1.1 |
Korpus pieca (φ2200) |
Płaszcz pieca, rynna spustowa, mechanizm drzwiczek pieca itp. |
1 zestaw |
| 1.2 |
Pierścień pokrywy pieca chłodzonego wodą |
Chłodzony wodą pierścień pieca itp. |
1 zestaw |
| 1.3 |
Mechanizm podnoszenia elektrody |
Trzy zestawy kolumn, urządzenie z kołem prowadzącym i częściami izolacyjnymi, zębatka-reduktor |
1 zestaw |
| 1.4 |
Podnoszenie pokrywy i
mechanizm obrotowy
|
Rama obrotowa pokrywy pieca, mechanizm obrotowy pokrywy pieca, mechanizm podnoszenia pokrywy pieca |
1 zestaw |
| Obrotowe łożysko obrotowe pokrywy pieca |
1 zestaw |
| 1.5 |
Mechanizm przechylania pieca |
Kołyska uchylna, wspornik poziomy, platforma uchylna, obrót pokrywy pieca i wspornik odkręcany |
1 zestaw |
| 1.6 |
System chłodzenia |
Dystrybutory wody, zbiornik zwrotny, zawory rurociągów i powiązane instrumenty |
1 zestaw |
| 2 |
Część wysokoprądowa |
|
|
| 2.1 |
Przewodzące ramię poprzeczne |
Przewodząca rura miedziana typu przewodzącego ramię poprzeczne 3 sztuki, zaciski, pierścienie mocujące itp. |
1 zestaw |
| 2.2 |
Krótki system sieciowy |
Elastyczne kompensatory, przewodzące rury miedziane, złącza kablowe, wsporniki i elementy mocujące, elementy izolacyjne itp. |
1 zestaw |
| |
|
Przekładnik prądowy |
3 szt |
| 2.3 |
Kabel chłodzony wodą |
Kabel chłodzony wodą o dużym przekroju |
1 zestaw |
| 3 |
System hydrauliczny |
|
|
| 3.1 |
Stacja hydrauliczna |
Zbiornik oleju, wysokociśnieniowy filtr oleju, zintegrowany blok zaworów, urządzenie chłodzące, akumulator |
1 zestaw |
| 3.2 |
cylinder hydrauliczny |
przechylny cylinder |
1 |
| Cylinder dociskowy elektrody |
3 |
| Cylinder obrotowy podnoszenia pokrywy pieca |
1 |
| 4 |
Części elektryczne |
|
|
| 4.1 |
Transformator pieca |
HSSP-1250KVA, akcesoria do transformatora i chłodnica olejowo-wodna |
1 zestaw |
| 4.2 |
układ wysokiego ciśnienia |
Szafa rozdzielcza próżniowa 10KV (6KV). |
1 zestaw |
| 4.3 |
Elektryczny fundament sterowania niskiego napięcia i automatyczny system sterowania |
Szafa zasilająca niskiego napięcia, elektryczna szafa sterownicza, główny stół operacyjny PLC i skrzynka operacyjna w terenie |
1 zestaw |
