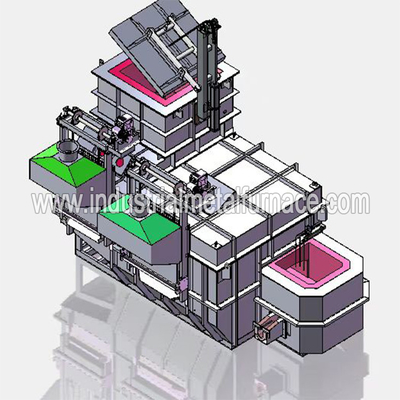

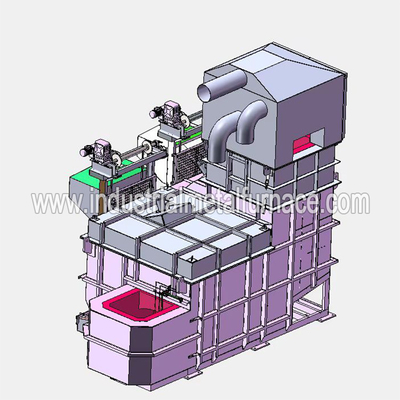

2500 kg / H Ciągły przemysłowy piec do topienia aluminium opalany gazem, piec do topienia złomu aluminiowego
1. Wprowadzenie ogólne
Opalany gazem piec do topienia aluminium jest typu ciągłego i ma zarówno komorę przetrzymywania, jak i komorę topienia.
Ma zwartą strukturę zarówno do topienia, jak i funkcji zachowania ciepła.Topniejąca pula jest tworzona przez jednorazową nieprzywierającą powłokę
aluminiowy materiał odlewniczy, który charakteryzuje się wysoką wytrzymałością, łatwością czyszczenia i długą żywotnością.Topienie opalane gazem
piec wykorzystuje znaną markę palnika, który ma automatyczny zapłon, kontrolę temperatury i alarmy przekroczenia temperatury.
2. Parametry techniczne pieca do topienia złomu aluminiowego
|
2.1 Model: WDL-RJL-2500;
2.2 Pojemność pieca: 6000kg;
2.3 Szybkość topnienia: 2500 kg/godz. (przy ciągłej metodzie pracy);
2.4 temperatura cieczy aluminiowej: 720 ℃;
2.5 dokładność kontroli temperatury: ± 10 ℃;
2.6 Paliwo: gaz ziemny o wartości 8600Kcal/M3 ciśnienie gazu: 5-8KPa (50-80mbar);
2.7 zasilanie: 380V 50HZ 17.5KW;
2.8 sprężone powietrze: 0,5-0,7Mpa 1,5m3/h (z osuszaniem i separacją wody olejowej)
2.9 aluminiowa wysokość wylotu cieczy: 1650mm;
2.10 metoda wylotu: pneumatyczny wylot typu korka;
2.12 sztabka aluminium: R14 lub ADC12, średnia waga: 8 kg lub mniej;
2,13 max temperatura cieczy aluminiowej: 750°C;
2.14 stopień zapełnienia komory topienia: 50% (rozpakowany złom);
2.15 Maksymalny rozmiar materiału pochodzącego z recyklingu: musi być mniejszy niż wymiary wewnętrzne wózka z materiałem;
Uwaga: Powyższe parametry muszą spełniać następujące warunki:
A) Piec do topienia powinien być w stabilnym stanie ciągłej pracy przez ponad 6 godzin.
B) Średnie zużycie paliwa przez 3 godziny w ciągłym topieniu jest wartością obliczoną.
C) Rzeczywista wartość opałowa paliwa wynosi 8600 Kcal/NM3.
D) Piec do topienia metalu i towarzyszący mu sprzęt pracują normalnie.
E) Energochłonność odgazowania, usuwania żużla i czasu przetrzymywania nie jest uwzględniona w zakresie zużycia energii.
|
3. Automatyczne urządzenie ładujące
3.1 To urządzenie jest ustawione w celu szybkiego i ciągłego wprowadzania wlewków aluminiowych i pieca
dopala złom bez uszkadzania złoża pieca i posiada następujące właściwości i parametry.
|
Podajnik typu wózek
|
Model |
WDL-RJL-2500 |
| Agencja podnoszenia |
Metoda napędu łańcuchowego |
| Ładowność |
Maksymalna ładowność 600KG |
| Dopuszczalny rozmiar wózka materiałowego |
±10MM |
| Reduktor prędkości |
BWED 31-153-YEJ 2.2KW -4P |
| Współczynnik redukcji |
1/153 |
| Pojemność silnika |
3KW.4P.380V.50HZ |
| Przyśpieszyć |
6,1 m/min |
| Wózek materiałowy |
4 zestawy (950*950*680) |
| Inne akcesoria |
Wał, łańcuch, łożysko, osłona siatki zabezpieczającej, wyłącznik krańcowy, żuraw itp. |
| Silnik redukujący prędkość |
BWED 31-153-YEJ 3KW -4P |
1 |
| Współczynnik redukcji |
1:153 |
1 |
| Ogranicznik momentu obrotowego |
TL700-2 |
1 |
| Więzy |
16A-2,5-1200 |
1 |
4. Zużycie gazu w piecu do topienia aluminium
Zużycie gazu:
1) mniej niż 65N3/ton aluminium (powinny być spełnione następujące warunki: zawartość złomu w zwrocie
materiał jest mniejszy niż 5%, zwłaszcza gdy nie ma złomu łatwo utleniającego się;stosunek stopionego materiału wynosi
50% za materiał zwrotny (gęstość 400-500kg/m3) i 50% za wlewek;temperatura stopionego
płyn aluminiowy po stopieniu ma 750°C.)
2) Mniej niż 58M3/tonę aluminium (praca ciągła, brak materiału oleistego i wodnistego, brak skrawków aluminium,
30% materiału pieca (gęstość 400-500kg/M3), 70% wlewka aluminiowego;temperatura cieczy stopionego aluminium,
w oparciu o 720 ℃)
3) Mniej niż 55M3/tonę aluminium (100% dla wlewków w ciągłej pracy; temperatura cieczy aluminiowej po
topnienia w oparciu o 720°C.)
Czas obliczeń jest mierzony po wprowadzeniu materiału, a surowiec wejściowy na godzinę jest większy lub równy
do objętości topnienia na godzinę.Gdy temperatura cieczy aluminiowej w piecu do topienia metalu aluminium
jest osiągnięty, a ciecz aluminiowa jest
rozładowany, wydajność wody osiąga wydajność topienia określoną przez sprzęt, a minimum 3
godzin to cykl statystyczny, przyjmij średnią wartość jako normę jednostkowego zużycia energii.
6.Zakres dostawy
| NIE. |
Typ |
ilość |
| 1 |
Korpus wyposażenia |
1 zestaw |
| 2 |
Układ spalania |
1 zestaw |
| 3 |
Urządzenie wykrywające bezpieczeństwo spalania |
1 zestaw |
| 4 |
Urządzenie wykrywające bezpieczeństwo spalania |
1 zestaw |
| 5 |
Rurociągi powietrza o niskim ciśnieniu |
1 zestaw |
| 6 |
Detektor poziomu materiału (cieczy). |
1 zestaw |
| 7 |
Wtórne linie energetyczne |
1 zestaw |
| 8 |
Urządzenie do karmienia |
1 zestaw |
| 9 |
Urządzenie szafy sterowniczej |
1 zestaw |
| 10 |
Wózek do karmienia |
4 jednostki |
