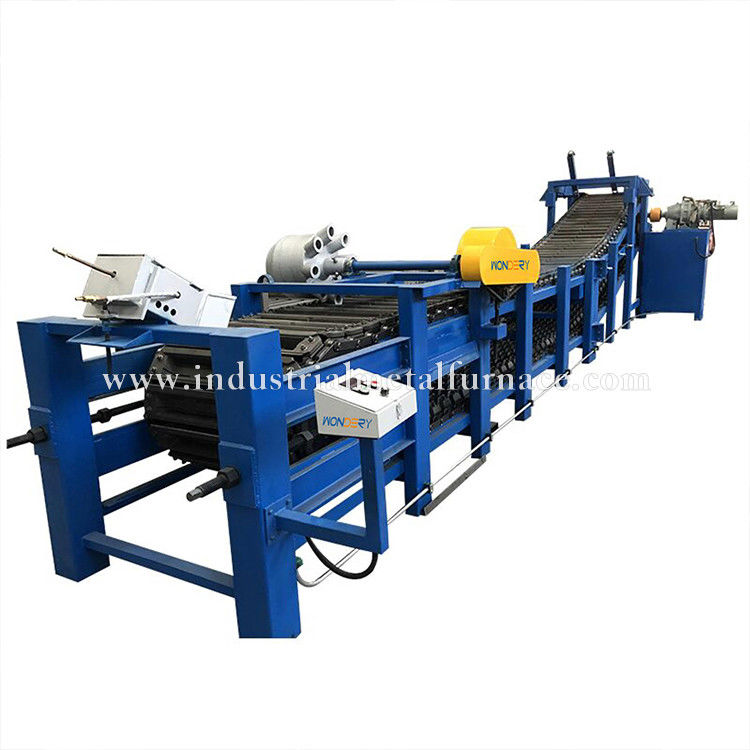

5M Całkowicie automatyczna maszyna odlewu ingotów miedzianych o masie 30 kg

5M Całkowicie automatyczna maszyna odlewu ingotów miedzianych o masie 30 kg

1Użycie i właściwości

1.1 Stosowanie urządzenia:

System stopienia i odlewania miedzi jest stosowany do w pełni automatycznej sterowanej produkcji 30 kg

przed wlewaniem płynu miedzianego do formy odlewania, powinna być

Wykonanie odlewu jest bardzo szybkie, a szybkość odlewania jest wysoka -99%.

wymagania dotyczące 24-godzinnej produkcji ciągłej oraz wymagania dotyczące procesu produkcji odlewania barków miedzianych.

1.2 Przepływ procesu:

Płyn miedzi przepływa do dystrybutora maszyny odlewania ingot, jest on równomiernie rozmieszczony w odlewie ingot

w postaci formy maszyny odlewu ingotów łańcuchowych.

1.3 cechy wyposażenia:

Maszyna do formowania miedzianego ingotu przyjmuje tryb cyrkulacji liniowej.

Siła napędowa wynosi tylko 3,0 kW, co jest bardziej energooszczędne i

Wykorzystuje się w tym celu urządzenie, które jest stabilne w pracy, które bezpośrednio wyświetla prędkość odlewania na minutę.

metodę mechanicznego demoldingu.

2.Zakres dostaw

3. Skład sprzętu (zakres dostaw)

3.1 Maszyna do odlewania sztab miedzianego obejmuje głównie: formę odlewu sztab miedzianego, tylny system napięcia, miedź

system dystrybucji płynu, system chłodzenia wodnym, prosty urządzenie do olejowania łańcuchem, ręczne zapalenie i system pieczenia,

system sterowania elektrycznego, nadwozie maszyny odlewu ingotów (w tym mechaniczny system demoldingu i system przesyłu mocy).

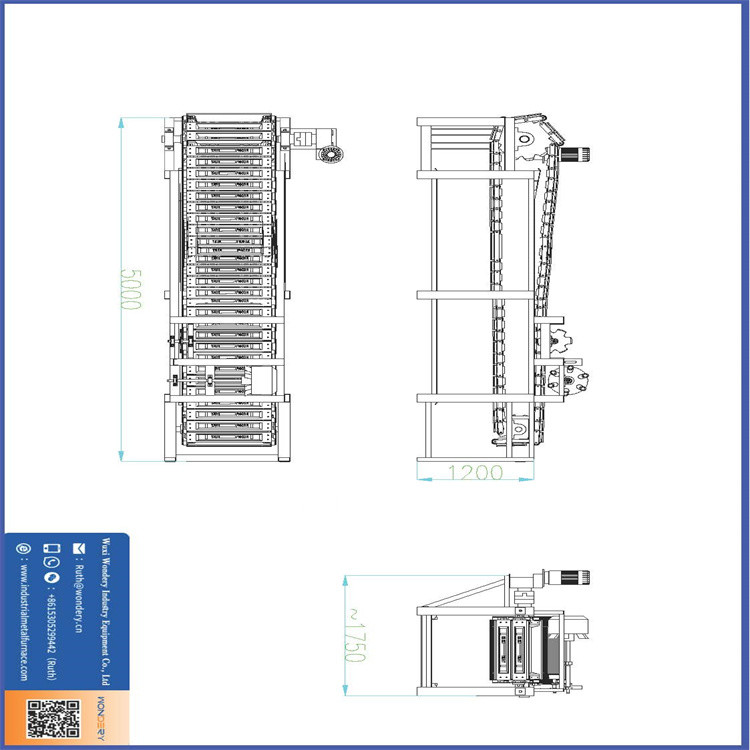

Cała długość krzywej wynosi 5 metrów.

Maszyna odlewająca ingot ma zalety automatycznego rozprowadzania stopionej miedzi, regulacji prędkości zmiennej częstotliwości,

wysoka wydajność produkcyjna, jednolita masa ingotu, wysoki stopień automatyzacji, niska intensywność pracy, łatwa obsługa i

Prosta konserwacja. Maszyna do odlewania sztabki jest wytwarzana zgodnie z obowiązującymi normami krajowymi.

3.2 Forma sztabka: Forma sztabka wykonana jest z żelaza elastycznego QT450 w celu zapewnienia długości życia formy sztabki.

Waga barku wynosi 30 kg. W postaci barkowej znajduje się 50 form.

urządzenie do zaciskania, które kompensuje rozluźnienie łańcucha z powodu rozszerzenia termicznego.

3.3 system dystrybucji ciekłej miedzi, 1 zestaw

3.4 Chłodzenie wodnym

Maszyna do odlewania ingotów jest wyposażona w system chłodzenia strumieniowego o dobrym działaniu chłodzącym.

Chłodzenie poprzez chłodzenie pośrednie na dnie.

3.5 Elektryczny układ sterujący

Wybierane są elementy elektryczne układu sterującego (wskaźniki, przyciski, kontaktory, przełączniki powietrza itp.).

Prędkość sztabki wynosi około 30 km/h.

urządzenie do odlewania jest regulowane poprzez konwersję częstotliwości.

3.6 Maszyna do odlewania ingotów

Główna część maszyny odlewowej obejmuje: część przesyłową, ramę, mechaniczne odlewanie itp.

3.6.1 Część przekładni

Część przesyłowa składa się z silnika regulacyjnego zmiennej częstotliwości, reduktoru, łożysk, łańcuchów,

Łańcuch jest wykonany ze stali manganowej.

grubość 8 mm, materiał 40Mn, materiał walcowy 45 Gr i średnica 60 mm.

Nie mniej niż 3 lata zgodnie z wymogami instrukcji.

prostych automatycznych olejników.

3.6.2 Ramy maszyn do odlewania ingotów

Zgodnie ze standardami krajowymi kolumny wykonane są z 100*50*4,0 mm rury prostokątnej.

odpowiednio wzmocnione zgodnie z potrzebami urządzenia w celu zapobiegania deformacji podczas normalnych operacji odlewania

Ramowa maszyna odlewania ingotów składa się z

wielokrotnie przecinkowa ramka pozioma z częścią napędową (końcem odciągającym) i częścią napędową (końcem rozlewającym).

3.6.3 Mechanizm demulpingu miedzianego ingotu

maszyna odlewu ingotów miedzi przyjmuje mechaniczny system demoldingu miedzi.

W normalnych okolicznościach wydajność produkcji każdej linii odlewania wynosi około 1 T/h.

4- Warunki i usługi użytkowe dla każdej linii odlewania dostarczonej przez nabywcę

Wymagania wodne i elektryczne:

Napięcie: maksymalna wahań (+10% 380V/220V trójfazowe czterodrukowe/50Hz)

Maksymalne całkowite obciążenie podłączone: Ok. 3,0 kW (włącznie z silnikiem pompy odpływowej)

Zużycie wody chłodzącej: około 3 m3/h

ciśnienie wody chłodzącej 0,20-0,30 MPa;

Temperatura wody chłodzącej: temperatura normalna (wymaga się zewnętrznego basenu chłodzącego o krążeniu,

Temperatura drenażu jest w granicach 60 stopni.
