500KG-4100KG Pojemność pieca do dozowania i utrzymywania stopów aluminium dla wszystkich rodzajów odlewu

500KG-4100KG Pojemność pieca do dozowania i utrzymywania stopów aluminium dla wszystkich rodzajów odlewu

1. Opis pieca pomiarowego pneumatycznego

WDL Pneumatyczny Pieczarz Utrzymujący jest systemem przechowywania i dozowania czystego i

zamknięty płynny aluminium,i jest stosowany na aluminium.WDL Pneumatyczny Piecowiec,

od 500KG do 4100KG, stosuje się do wszystkich różnych rodzajów odlewania przez odlewanie

maszyna i dawkowanie, w zakresie od 0,5 kg do 100 kg, mogą spełniać niemal wszystkie rodzaje

Piekarnik wykorzystuje najnowocześniejszy system sterowania Siemens i

Zapewniają one również bezpieczeństwo i bezpieczeństwo.

niezawodność, łatwość montażu, prosta obsługa i wydajna prędkość dawkowania.

2Zasada działania pieca dozowania i utrzymywania stopów aluminium

Pneumatyczny piec dozowania WDL jest zaprojektowany do pobierania metalu poniżej powierzchni metalu

płyn w wannie, który może całkowicie uniknąć utleniania ślimaka i znacznie poprawić

jakość płynu stopu.Pneumatyczny piec dozowania WDL jest zaprojektowany do bezpośredniego podawania

i automatycznie do odlewarki lub formy grawitacyjnej bez zanieczyszczenia.

W celu dostarczenia płynu stopu w komorze pieca powstaje nadciśnienie.

Poziom płynu stopu wewnątrz rury wznosi się najpierw, aż płyn stopu jest około

Gdy maszyna odlewająca pobiera płyn stopu, ciśnienie wewnątrz

Komora pieca zostanie jeszcze powiększona, aby płyn stopu mógł wypłynąć.

Ciśnienie zostanie zmniejszone do zakończenia dawkowania po osiągnięciu ustawionej dawki.

Po zakończeniu dawkowania poziom płynu podnosi się z powrotem do poziomu podawania do następnego dawkowania.

3. Wymogi techniczne

• napięcie robocze trójfazowe i pięciokręgowe: 3 ¢AC380V±10%, 50Hz/60Hz;
• Środowisko pracy:- 10°C~+50°C
• Poziom rosy w powietrzu kompresowym: -45°C
• Ciśnienie powietrza: 0,4 - 0,8Mpa
• Powietrze sprężone w złączach: DN25
• Obecna objętość sprężonego powietrza (zakres wahań ciśnienia roboczego ≤0,15Mpa) ≥30-40L/S

4.Wyznaczenia

• Odlewanie całego ciała
• Utrzymanie zamkniętego uszczelnienia wanny
• Ogrzewanie promieniowania prądem węglowodorów krzemowych
• Pneumatyczny system podawania dawkowania, bezpośrednie podawanie pieca.
• W oparciu o pozycję podawania hydrauliczna funkcja podnoszenia pieca
• Funkcja hydraulicznego zrzucania do wymiany i czyszczenia komory pieca.


5. Odniesienie do urządzenia

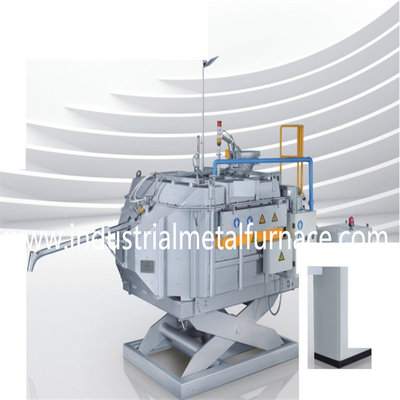

Rodzaj pieca dozowania WDL


6. Piec do dozowania stopów WDL
