6 * 2.3 * 2.4 M Elektryczny ognisko do spiekania emaliWęgieldla zbiorników ciśnieniowych
1.Zastosowanie
Głównym wyposażeniem jest pieczarnia ogniowa typu wózka RT3-800-10.
głównie przeznaczone do procesów obróbki cieplnej, w tym głównie sinterujących
Specjalistyczny piec ten, o konstrukcji typu wózka, oferuje
Zapewniają one optymalne warunki do
jego zaawansowane cechy i funkcjonalność

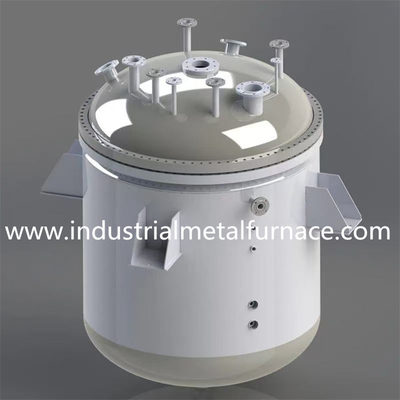

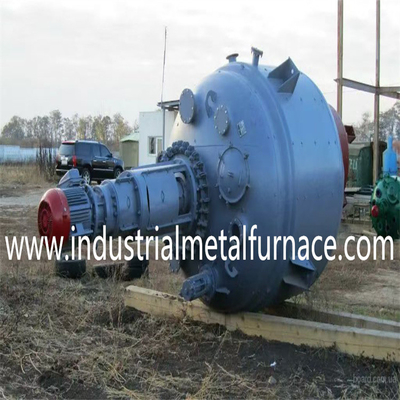

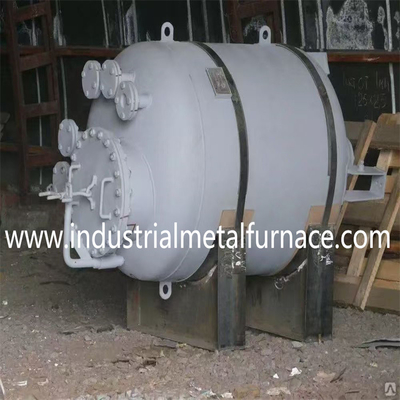

Zrób z niego niezbędne narzędzie w produkcji i przetwarzaniu emaliowanych
pojemniki, ułatwiające produkcję wysokiej jakości i zwiększające ogólną wydajność
i trwałości produktów końcowych.
2.Główne parametry techniczne
| Nie, nie, nie. |
Pozycja |
Parametry techniczne |
| 1 |
Moc nominalna |
800 kW (1-100%) regulowane |
| 2 |
Parametry zasilania |
380V, trójfazowa, 50Hz |
| 3 |
Temperatura nominalna |
1050°C, średnia temperatura 900-1000°C |
| 4 |
Prędkość ogrzewania na pustym piecu |
≤ 2h |
| 5 |
Liczba stref kontroli |
6 niezależnych stref kontroli temperatury |
| 6 |
Efektywny rozmiar roboczy |
6000×2300×2400 mm (długość×szerokość×wysokość) |
| 7 |
Wymiary nadwozia pieca |
6800×3350×3850 mm (długość×szerokość×wysokość) |
| 8 |
Pojazd z okolicy |
~14700 mm długości |
| 9 |
Połączenie elementu grzewczego |
DZDZD |
| 10 |
Jednorodność temperatury |
± 10°C |
| 11 |
Dokładność regulacji temperatury przyrządu |
±1°C |
| 12 |
Utrata mocy w pustym piecu |
≤ 10% |
| 13 |
Metoda regulacji temperatury |
Tyrystor · regulator PID · japoński wyspiarz 32-stopniowego sterowania temperaturą, z 485 interfejsem komunikacyjnym i 14-calowym ekranem dotykowym
Ekran dotykowy może rejestrować dane historyczne przez ponad rok, przechowywać ponad 10 procesów i ma alarm o nadmiarze temperatury.
7-calowy ekran dotykowy rejestruje krzywą wzrostu temperatury
|
| 14 |
Wzrost temperatury zewnętrznej ściany bocznej pieca |
< 40 °C |
| 15 |
Materiał elementu grzewczego |
OCr21AL6Nb ((stryś) |
| 16 |
Materiał z dna pieca |
Ni7N stal odporna na ciepło łączna grubość 30 mm |
| 17 |
Sposób załadunku |
Przedmiot jest podniesiony na powierzchni wózka, a wózek jest napędzany do ogrzewania |
| 18 |
Formularz podszewki pieca |
Przyjąć strukturę włókien ogniotrwałych o wysokiej temperaturze |
| 19 |
Formularz otwierania i zamykania drzwi pieca |
1 zestaw 2-tonowy elektryczny podnośnik porusza się w górę i w dół, a jego własna waga kompresuje i uszczelnia |
| 20 |
Formularz wejścia i wyjścia wózka |
1 zestaw 7.5KW cykloidalny reduktor koła szczytowego napędza koło w i z |
| 21 |
Tryb zasilania wózka |
Automatyczna rolka odbiórcza |
3.Wprowadzenie strukturalne

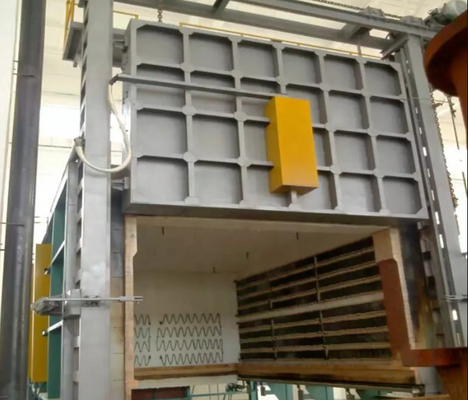

RT3-800-10 wózek typu elektryczny opór ognisko ognisko bogie składa się głównie z muszki pieca,
podszewka pieca, drzwi pieca i mechanizm podnoszenia drzwi pieca, tłoczenie drzwi pieca
i mechanizm uszczelniający; wózek nośny i mechanizm trakcyjny wózka, piec
mechanizm uszczelniający nadwozie i wózek; elementy grzewcze i urządzenia mocowania; piec
system automatycznego sterowania temperaturą itp.
4.Zakres dostaw
| Nie, nie, nie. |
Pozycja |
Kwota |
Wskazania |
| 1 |
Korpus pieca |
1 zestaw |
|
| 2 |
Pociąg |
1 zestaw |
Włączając płytę dolną pieca |
| 3 |
Elektryczny układ napędowy |
2 zestawy |
1 zestaw wózka, 1 zestaw drzwi pieca |
| 4 |
Elementy grzejące |
1 zestaw |
Pasy oporowe |
| 5 |
System regulacji temperatury |
1 zestaw |
|
| 6 |
Kabina sterująca |
2 zestawy |
2000*800*600 mm |
| 6.1 |
Instrument regulacji temperatury |
4 zestawy |
Program 32-segmentowy, z 485
komunikacja
|
| 6.2 |
14 cali ekran dotykowy |
1 zestaw |
|
| 6.3 |
Tyrystor |
18 zestawów |
800A |
| 6.4 |
Włókno kompensacyjne |
120m |
|
| 6.5 |
Termocouple |
6 |
0-1200 |
| 6.6 |
Podtrzymujące urządzenia elektryczne |
1 zestaw |
Przełącznik powietrza tirystora, amperometr, woltometr,
termiczne
przekaźnik, przełącznik itp.
|
| 7 |
Dane techniczne |
1 proc. |
|
| 7.1 |
Podstawowy schemat |
1 proc. |
|
| 7.2 |
Schemat elektryczny systemu regulacji temperatury |
1 proc. |
|
| 7.3 |
Instrukcja obsługi pieca elektrycznego |
1 proc. |
|
| 7.4 |
Certyfikat użytkowania pieca elektrycznego |
1 proc. |
|
5.Główni producenci elementów pieca podłogowego samochodu
| Nie, nie, nie. |
Pozycja |
Wytwórcy |
Model |
| 1 |
Kontroler temperatury |
Japonia SHIMADEN |
SR13 z 32 segmentami
programowania i
485 komunikacja
|
| 2 |
Tyrystor |
Jiangsu Danxiang |
KS800A |
| 3 |
Pasy oporowe |
Pekin Shougang |
0Cr25AL5 |
| 4 |
Włókna ogniotrwałe |
Shandong Luyang Group |
1260 Standardy |
| 5 |
Cegły ogniste |
Henan Zhengzhou Wanchao
Materiały ogniste
|
1300 ciężkich cegieł + 1000
cegły standardowe
|
| 6 |
Reduktor |
Jiangsu Yifan Transmission |
7Reduktor cykloidalny o mocy 0,5 kW |
| 7 |
Komponenty elektryczne |
Delixi |
|
| 8 |
Płytka dolna pieca |
Jiangsu Xinghua Jianda |
Stal cieplnoodporna Ni7N |
| 9 |
10.1 cali ekran dotykowy |
Shenzhen Kunlun Technology |
14 cali. |
| 10 |
7-calowy rejestrator ekranu kolorowego |
Xiamen Yudian |
Rejestrator 6-kanałowy |
