1.Wprowadzenie produktu

Elektryczny piecowiec z rezerwuarów jest przede wszystkim odpowiedni do ciepła

do konserwacji roztworów metali nieżelaznych i może być stosowany do

centralne zachowanie ciepła maszyn do odlewania na maty, odlewanie od środka,

odlewanie grawitacyjne, odlewanie precyzyjne i inne procesy.

2. Skład sprzętu

Produkt ten składa się z trzech części: korpusu pieca, elementu grzewczego i

Górna część skrzynki sterującej elektryczną jest

obwód sterujący, a dolna część to obwód zasilania; układ pieca

składa się głównie z komory podawania, komory odbioru materiału,

komórkę grzewczą i izolacyjną itp.

Wyroby ze stali i stali, oraz różne lekkie materiały ogniotrwałe

W środku, stopiony basen jest odlewany jako całość z niestającego aluminium.

materiał odlewy, aby zapewnić kompozycję stopów stopionej cieczy.

Elementy grzewcze prętów węglowych i materiały izolacyjne

wstawione na górze lekkiego pieca, które bezpośrednio promieniować

powierzchnia płynu stopu aluminium w stopionym basenie, o wysokiej temperaturze

wydajność i wygodną konserwację, czyszczenie i przemieszczanie.

3Zalety i cechy rodzaju pieca

Element grzewczy wykorzystuje wiele niskowydajnych prętów węglowych krzemowych lub

druty oporowe, które mają duży obszar promieniowania cieplnego, szybkie podgrzewanie

Prędkość i zmniejszenie strat oksydacyjnych płynu aluminiowego.

System sterowania ma wysoką dokładność sterowania (w zakresie ± 5°C) dla

aluminiowa temperatura płynu, i ma takie funkcje jak automatyczny PID

sterowanie temperaturą, monitorowanie temperatury i automatyczne proporcjonalne

regulacja mocy wyjściowej.

Dzięki wyjątkowej konstrukcji izolacyjnej, temperatura powierzchni pieca wzrasta

jest mniejsza niż 25°C, co może skutecznie zmniejszyć wpływ na otoczenie

temperatury i zapewnienia bezpieczeństwa operatorów.

Okładka pieca przyjmuje wysoką odporność na temperaturę, wysoką wytrzymałość i nieprzyleganie

materiał ogniotrwały z aluminium z Allied Mineral Products (Tianjin) Co.,Ltd., z

okres użytkowania przekraczający 5 lat (trzyletnia gwarancja).

4.Parametry urządzenia

Uwaga: Statystycznym standardem dla 24-godzinnego zużycia energii jest to, że temperatura

ilość płynu aluminiowego dodanego do pieca magazynowego jest ≥ temperatura robocza.

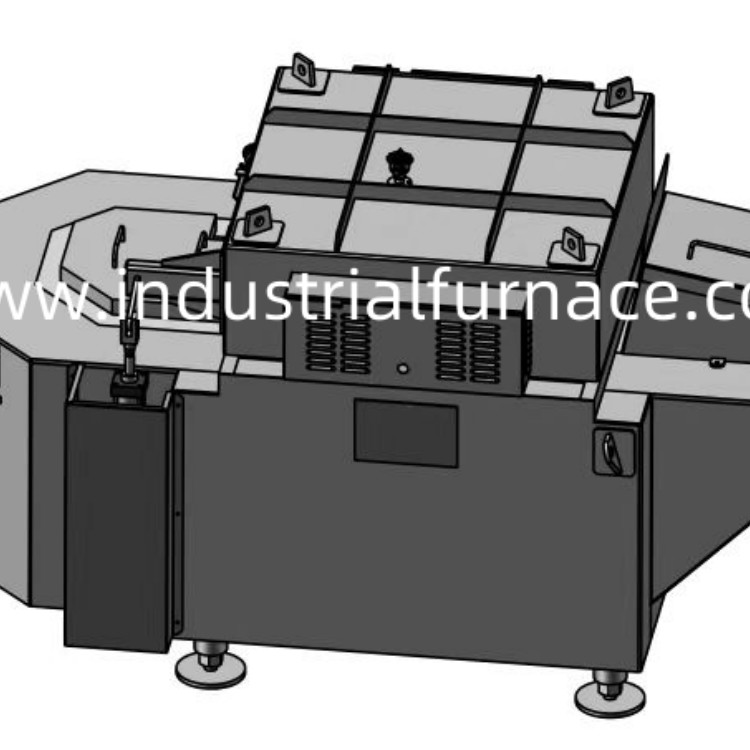

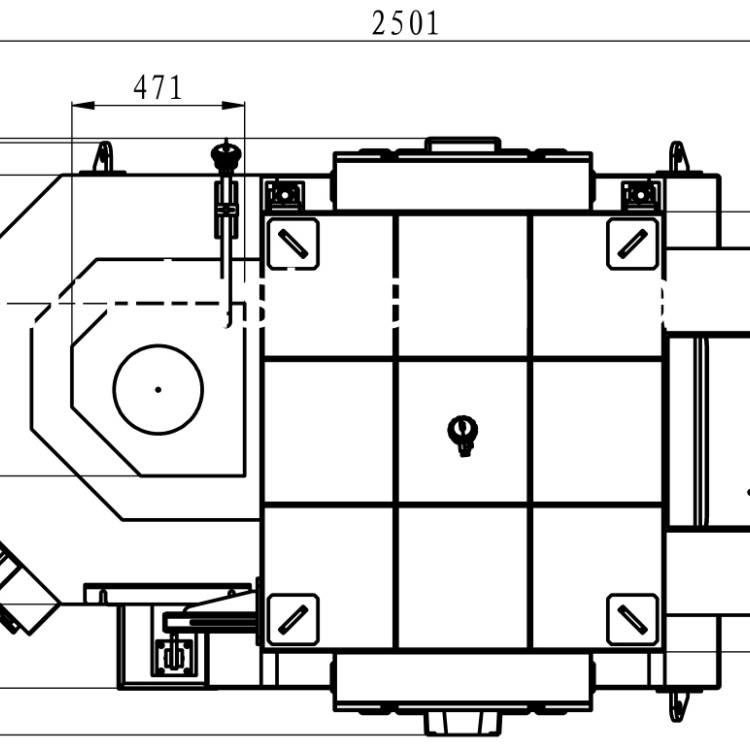

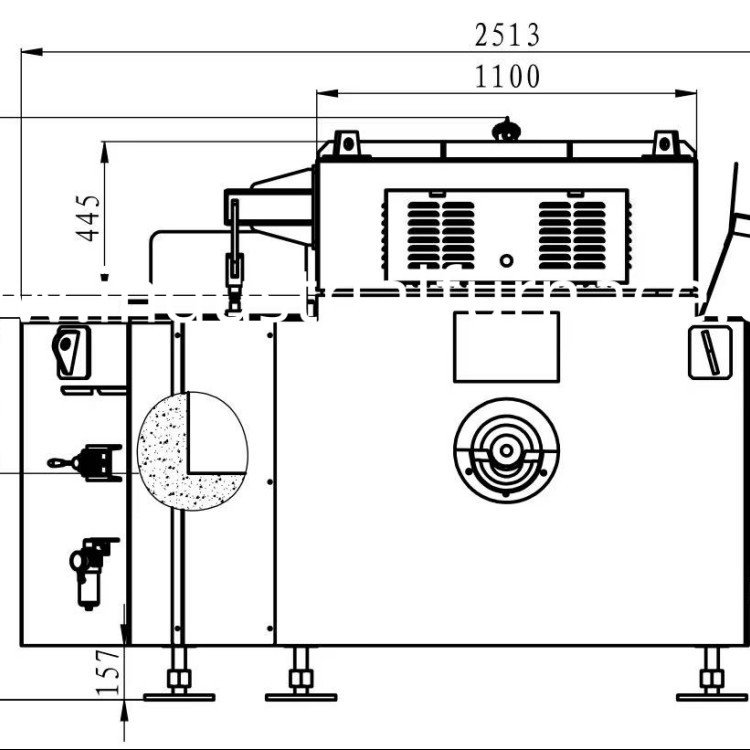

5. Konstrukcja pieca

5.1 Wprowadzenie do podszewki pieca

Piekarnik wykonany jest z wysokiej wytrzymałości, wysokotemperaturowego, nieprzylepnego aluminium

Materiał odlewany z korundu, który jest odlewany in situ.

szczeliny, co zwiększa żywotność; łatwo jest naprawić i wymienić na miejscu, zmniejszając

czas utrzymania.

Ściana pieca jest wykonana z wysokotemperaturowej płyty silikatowej wapnia i super

Wykorzystuje technologię wstawienniczej, aby zapewnić

Wykorzystanie metali w ogniwach

specjalnie zaprojektowane moduły izolacji cieplnej z włókien oporowych, odpornych na wysokie temperatury, opóźniających płomień,

które są rozstawione i ułożone w stos dla łatwej konserwacji i wymiany.

5.2 Wykaz materiałów piecowych

6.System elektryczny

Główne składniki

Element grzewczy.

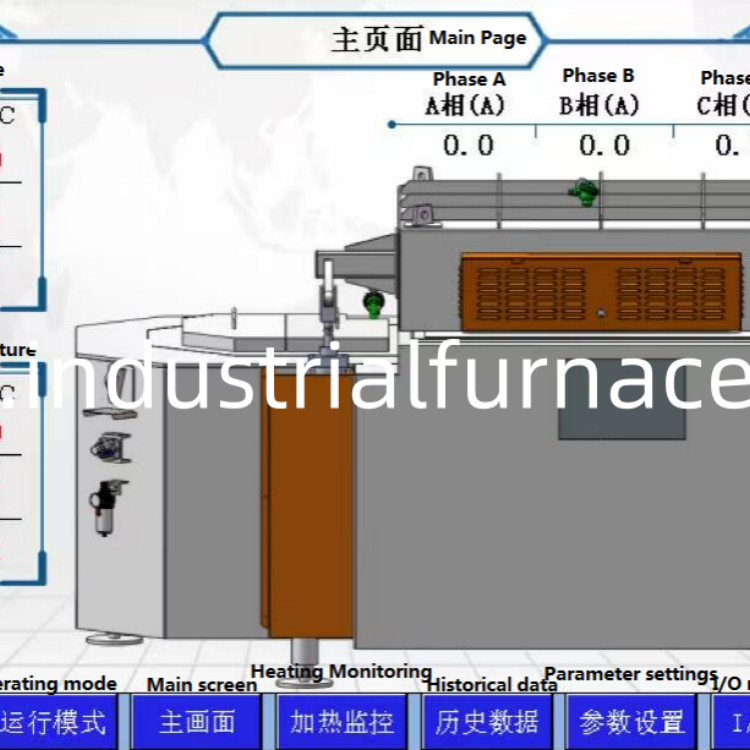

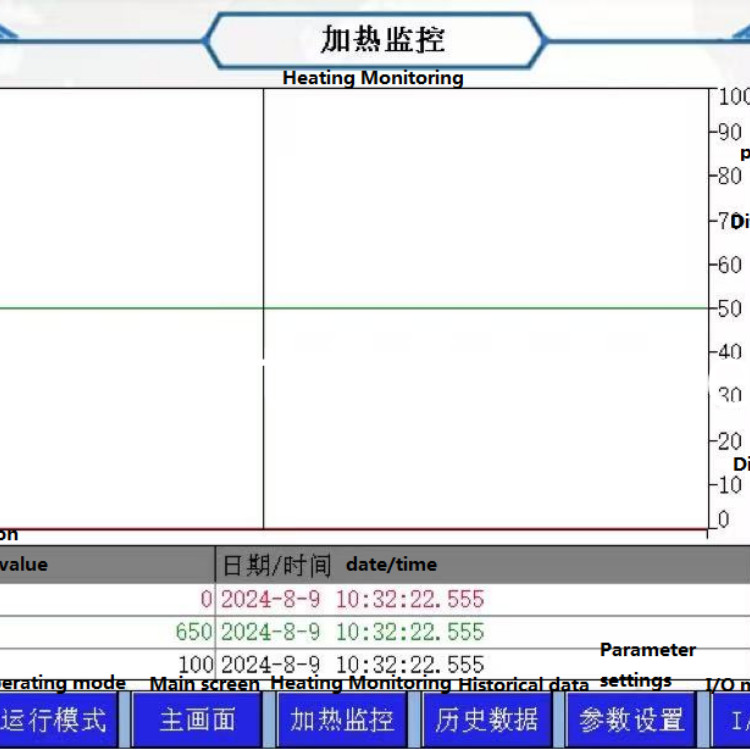

System sterowania - PLC, ekran dotykowy, regulator mocy, kontaktor, rleje itp.

Element wykrywający temperaturę - termopar (każdy zestaw zawiera dwie termopary,

pomiar temperatury atmosfery pieca i temperatury płynu aluminiowego odpowiednio).

Wprowadzenie do elektronicznego regulatoru napięcia (PID Control)

Tyrystor jest używany jako główny element sterowania, a zmiana kąta przewodzenia tyrystora

jest używany do sterowania prądem wyjściowym i napięciem.

w celu sterowania kątem przewodzenia tirystoru wybrano układ scalony.

wiele funkcji ochronnych zapewniających, że sterownik nie uszkadza urządzeń zewnętrznych

Funkcje: miękkie uruchomienie, ochrona przed prądem, nadciśnienie

gdy prąd lub temperatura obciążenia wzrasta i przekracza zakres pracy

sterownika, sterownik może automatycznie wyłączyć wyjście impulsowe i zatrzymać obciążenie

zasilacz. Dokładność regulacji temperatury: ±5 °C (w standardowych warunkach pracy).

Mechanizm ochrony

Alarm o wysokiej/niższej temperaturze cieczy aluminiowej, temperatura atmosfery absolutna

alarm o nadmiarze temperatury (przystosowane ustawienie urządzenia przełącznika klucza), trójfazowy alarm o odchyleniu prądu... itp.

7. Konfiguracja elektryczna
