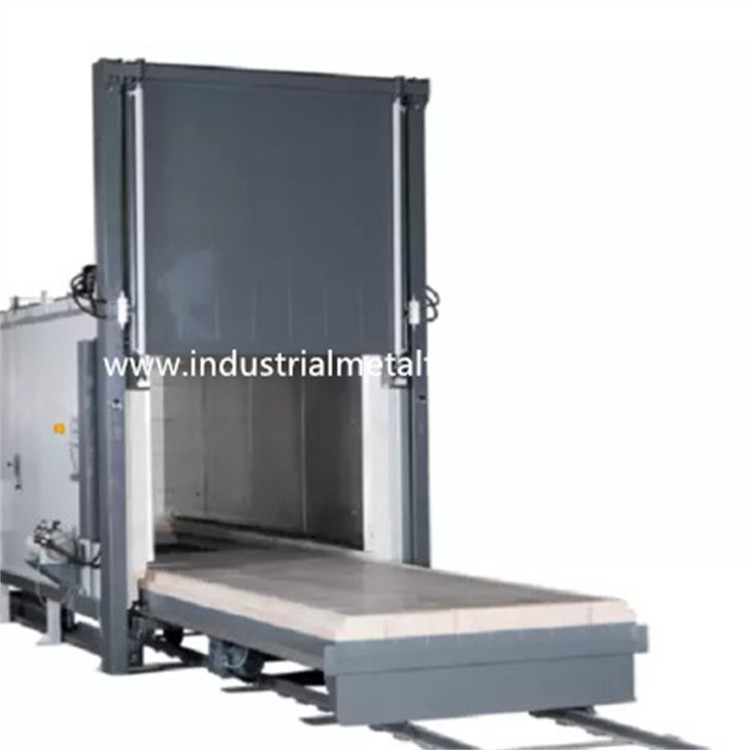

Piec do obróbki cieplnej Bogie Hearth Wózek przechylny 65KW 18Ton 1100 * 550 * 450

Piec do obróbki cieplnej wózka przechylnego, piec paleniskowy Bogie

1. Zastosowanie

Przechylny wózek jezdny pieca to standardowe energooszczędne urządzenie okresowe

piec operacyjny o super energooszczędnej konstrukcji i

oszczędność energii 80%. Wózek przyjmuje uszczelnienie antykolizyjne

cegła, automatyczny mechanizm obracania cegły, automatyczne uszczelnienie

drzwi wózka i pieca oraz zintegrowane połączenie szynowe.To robi

nie wymaga instalacji fundamentu.Można go używać, gdy jest umieszczony

na poziomym podłożu i przymocowany żelazną podkładką lub

śruba rozporowa.Przechylny piec wózkowy służy głównie do hartowania,

wyżarzanie, starzenie i obróbka cieplna różnych części mechanicznych

takich jak odlewy ze stali wysokochromowych i wysokomanganowych,

żeliwa sferoidalnego, walców, kulek stalowych, stali 45 i stali nierdzewnej.

2. Parametry techniczne:

Uwaga: firma może zapewnić specjalny projekt i produkcję zgodnie z potrzebami użytkowników.

3. Cechy konstrukcyjne

Płaszcz pieca:

Płaszcz pieca do obróbki cieplnej wózka przechylnego jest spawany ze stalową płytą i stalą profilową,

a spód korpusu pieca jest połączony z lekką szyną wózka.Użytkownicy nie

wymagają instalacji fundamentowej, ale wystarczy umieścić ją na płaskiej podłodze cementowej.

Okładzina pieca:

Wykładzina dolnego pieca samochodowego przyjmuje lekką cegłę ogniotrwałą jako wykładzinę pieca,

co pozwala zaoszczędzić około 80% energii w porównaniu z tradycyjnym piecem ceglanym.The

koc z długich włókien, cegła diatomitowa i proszek wermikulitowy są stosowane jako termoizolacja

materiały izolacyjne.Ujście pieca przyjmuje ciężką cegłę antykolizyjną i ciężką

wysoko aluminiowa klocek przeciwciśnieniowy na powierzchni wózka. Oprócz labiryntu

mur ogniotrwały między korpusem pieca elektrycznego a wózkiem, samoczynny

Mechanizm uszczelniający służy również do zmniejszenia promieniowania cieplnego i utraty konwekcji

piec elektryczny i poprawić jednorodność temperatury pieca.

Element grzewczy:

Element grzejny wykonany jest z drutu ze stopu odpornego na wysoką temperaturę, nawiniętego na

spiralny kształt, który jest rozmieszczony po stronie pieca, drzwiach pieca, tylnej ścianie i

cegła do układania drutu wózka i mocowana za pomocą cegły gniazdowej o standardzie krajowym.

Płyta dolna:

Wózek wyposażony jest w odlew ze staliwa odpornego na ciśnienie i wysoką temperaturę

Płyta dolna pieca do przenoszenia przedmiotu obrabianego. Aby zapobiec powstawaniu kamienia tlenkowego

powstające po podgrzaniu obrabianego przedmiotu przed upadkiem wokół elementu grzejnego

przez szczelinę między dolną płytą pieca i powodując uszkodzenie

element grzejny, kontakt między dolną płytą pieca a piecem

korpus przyjmuje styk wtykowy. W celu zapewnienia normalnego użytkowania konieczne jest

często usuwać kamień z tlenków pod dolną płytą pieca wózkowego.

Generalnie czyścić raz w tygodniu.Podczas przedmuchu podnieść dolną płytę pieca

i oczyść sprężonym powietrzem osad tlenku w rowku drutu oporowego.

Uważaj, aby kamień tlenkowy nie spowodował zwarcia w przewodzie pieca.

Drzwi pieca

Urządzenie drzwi pieca składa się z drzwi pieca, podnoszenia drzwi pieca

mechanizm i urządzenie dociskające drzwi pieca.Powłoka drzwi pieca jest

spawane przez sekcję stalową i płytową, z mocną konstrukcją ramową, która jest ułożona w stos

z modułami do prasowania włókien ogniotrwałych.Wymagana jest dobra izolacja termiczna

wydajność i niewielka waga. Urządzenie podnoszące drzwi pieca przyjmuje urządzenie elektryczne,

który składa się głównie z ramy drzwi pieca, belki podnoszącej drzwi pieca, reduktora,

zębatka, wał napędowy i łożysko.Podnoszenie drzwi pieca jest napędzane przez

transmisja dodatnia i ujemna na reduktorze.Reduktor podnoszenia drzwi pieca

jest również wyposażony w urządzenie hamujące, które może skutecznie zapobiegać przemieszczeniu

drzwi pieca podczas procesu podnoszenia. Urządzenie dociskające drzwi pieca

przyjmuje krajową zaawansowaną strukturę prasowania sprężynowego.Kiedy piec potrzebuje

do podniesienia, ciężar własny drzwi pieca automatycznie zwolni piec

drzwi przez dźwignię i przesuń je poziomo z pewnej odległości, a następnie podnieś.

Kiedy drzwiczki pieca opadają na miejsce i trzeba je wcisnąć

w dół na kółku na wózku, siła sprężyny przesunie drzwiczki pieca

poziomo do stanu uszczelnienia kompresyjnego przez dźwignię.Urządzenie dociskające

tej struktury nie powoduje tarcia między płaszczyzną włókien na drzwiczkach pieca a

bawełna z ustami pieca i charakteryzuje się dobrą wydajnością i długą żywotnością

misja.

Rama wózka wykonana jest ze spawanych profili stalowych, a jej sztywność zapewnia brak odkształceń

pod pełnym obciążeniem. Wnętrze jest zbudowane z cegły ogniotrwałej, a łatwo zderzające się części i

części nośne są zbudowane z ciężkich cegieł, aby zwiększyć wytrzymałość konstrukcyjną

okładzina pieca.Wózek przyjmuje konstrukcję samobieżną, a koło napędowe

reduktor napędza koło chodzące, aby chodzić po torze. Uszczelnienie wózka przyjmuje się automatycznie

uszczelnienie struktury labiryntowej.Kiedy wózek wchodzi do pieca, jest automatycznie podnoszony i

uszczelnione poprzez działanie krzywki i rolki pochyłości. Gdy wózek wyjeżdża, uszczelnienie

rowek spadnie automatycznie, a piasek uszczelniający w rowku uszczelniającym nie będzie potrzebny

do częstego dodawania po napełnieniu. Gdy wózek wyjeżdża, podnoszenie i opuszczanie

drzwi pieca są sterowane elektrycznie, wyposażone w hamulec elektromagnetyczny,

co może zapobiec uderzeniu bezwładności w korpus pieca i kontroli blokady, to znaczy

po lekkim uchyleniu drzwiczek pieca automatycznie odcina grzałkę i

jednocześnie przywrócić zasilanie mechanizmu jezdnego wózka. Po

drzwi pieca są zamknięte w miejscu, automatycznie odcinają zasilanie wózka

mechanizm jezdny i jednocześnie przywrócić zasilanie elementów grzejnych.

Przewracający się mechanizm hydrauliczny: hydrauliczny mechanizm przewracający jest

składa się z silnika, pompy nurnikowej, elektrozaworu i cylindra oleju hydraulicznego.The

szafa sterownicza jest sterowana przyciskiem elektrycznym i zainstalowane jest urządzenie zapobiegające przewróceniu

aby zapewnić wygodę użytkowania.

Uwaga: do wyłożenia pieca można wybrać energooszczędne włókno bawełniane

efekt oszczędności energii jest bardziej oczywisty, do około 60%.
