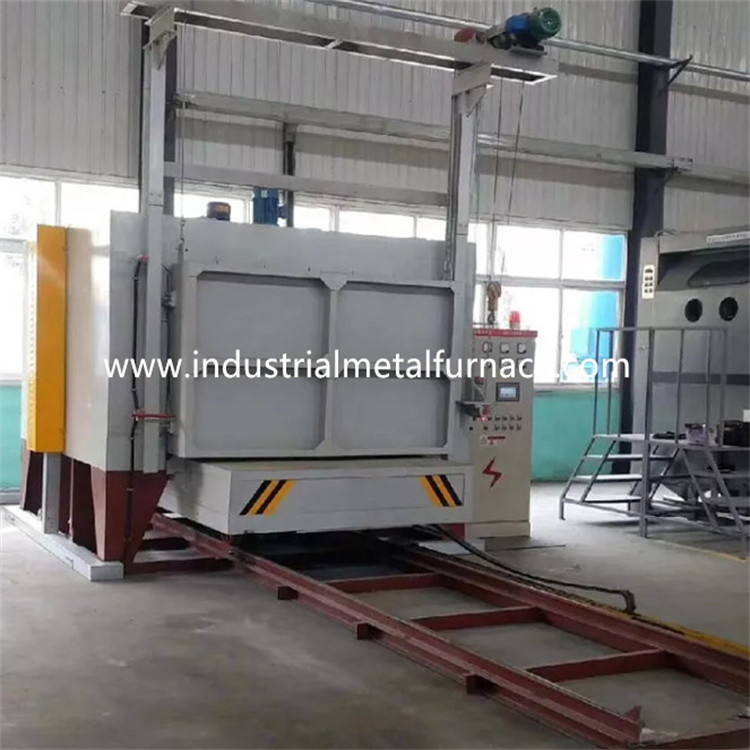

Piec paleniskowy 1000 ℃ z dwoma drzwiami 3600 × 1000 × 900 mm Elektryczny

3600 × 1000 × 900 mm Elektryczny piec paleniskowy z dwoma drzwiami

1. Zastosowanie

Elektryczny piec paleniskowy RT2-230-12 służy głównie do ogrzewania

obróbka części konstrukcji stalowych, staliwa, pręty wałów, stal narzędziowa

produkty itp.

2.Wprowadzenie strukturalne

Piec trzonowy RT2-380-12 składa się głównie z korpusu pieca,

wykładzina, system dociskania drzwi pieca i drzwi, wózek, element grzejny,

i system kontroli temperatury.

2.1 futronace ciało

Stalowa konstrukcja korpusu pieca z paleniskiem bogie jest wykonana z przekroju 8-12 #

blachy stalowe i ≥3mm.Słupki boczne i tylne wykonane są z

z profili stalowych i są wzmocnione stalowymi usztywnieniami z profili.zewnętrzne

Ściana pieca malowana 2 warstwami podkładów i 2 warstwami lakieru

farba.Kluczowa część pieca jest pomalowana farbą żaroodporną.

2.2 podszewka

Korpus konstrukcyjny pieca dolnego samochodu jest zbudowany z systemu całkowicie światłowodowego.Podszewka

użytym materiałem są wysokiej jakości włókna aluminiowe umocowane za pomocą okrągłych części stalowych.aluminium

włókna są wstępnie sprasowane w bloki (ciężar kompresji: ≥230Kg/m³) I

następnie przymocowane do korpusu pieca za pomocą okrągłych części ze stali nierdzewnej.Ta ogniotrwała wyściółka

struktura ma zalety niskiej przewodności cieplnej, dużej zdolności przeciwwstrząsowej,

i przeciwerozyjne.Podszewka ma całkowitą grubość 350 mm.Aluminium krzemianowe

włókno wytrzymuje maksymalną temperaturę 1360 ℃.Materiał mocowania okrągłego ze stali

części to 1Cr13.

2.3drzwi pieca i system drzwi góra-dół

Wysokotemperaturowe drzwi pieca z trzonkiem wózka składają się z okładziny z pełnego włókna i stali

obudowa konstrukcji.Ościeżnica wykonana jest z blachy stalowej o grubości 10 mm i kształtownika stalowego o grubości 12 mm.

Drzwi są zbudowane z bloków włókien krzemianowo-aluminiowych, takich samych jak w przypadku korpusu pieca.

Ogólna struktura pieca zachowuje swój kształt podczas ogrzewania.

Sposób prowadzenia drzwi:Drzwi pieca są podnoszone elektrycznie w górę iw dół

za pomocą podnośnika.I jest zapieczętowany przez wiosnę.

2.4 wózek

Wózek składa się z ramy wózka, kół, ogniotrwałego korpusu murarskiego, ciepła

wytrzymała płyta czołowa wózka, elementy grzejne i mechanizm napędowy wózka.

konstrukcja wózka: rama wózka wykonana jest z belki 14 # i stalowych płyt 12 mm.The

wózek mógł pracować przez długi czas bez deformacji przy pełnym obciążeniu.

koło: Koła wykonane są z odlewu staliwa ZG55#.Wał napędowy jest wykonany

ze stali 45 # i jest poddawany obróbce cieplnej.Łożysko skrzyni biegów to słupek typu ciężkiego

łożysko do udźwignięcia ciężaru.W sumie są 3 pary kół, a każde koło jest z

średnica 240mm.Wózek jest zmotoryzowany.A silnik napędowy jest wyposażony w hamulec

urządzenie do redukcji prędkości w celu zmniejszenia bezwładności przy uruchamianiu i zatrzymywaniu ruchu.Tam

są 2 wyłączniki krańcowe, aby uniknąć nadmiernego ruchu wózka.

nadwozie do murowania: Wózek jest zbudowany z ciężkiej kombinacji materiałów ogniotrwałych o wysokiej zawartości tlenku glinu

cegły, lekkie cegły ogniotrwałe i cegły termoodporne.Korpus murarski im

wózek posiada szczelinę montażową elementów grzejnych ułatwiającą montaż elementów grzejnych.

Uderzane części i obszar nośny są zamurowane, szczególnie przy użyciu ciężkiego typu wysokiego

aluminiowe cegły ogniotrwałe.Pozostawiono również wolne miejsce na ekspansję wyłożenia ogniotrwałego

po podgrzaniu.

płyta czołowa wózka: Część odlewana ze stali żaroodpornej Ni7N o grubości 30 mm z maksymalną wydajnością

temperatura ≤1200 ℃.Może zapobiegać wpadaniu łusek do szczeliny elementu grzejnego

co spowodowałoby zwarcie.

mechanizm poruszający wózkiem: Wózek ma metodę samoczynnego poruszania się.Przekładnia redukcyjna

napędza koło wózka, aby się poruszać.Ruch wózka jest płynny i stabilny.

Uszczelnienie między drzwiami pieca, korpusem pieca i wózkiem: Uszczelnienie między piecem

drzwi i korpus pieca są przez sprężynę.Uszczelnienie między wózkiem a wózkiem

korpus pieca jest wykonany z miękkich cegieł o specjalnym kształcie i bloku z włókna bawełnianego.

2.5 grzałka

Element grzejny: Paski oporowe ze stopu oporowego w kształcie spirali 0Cr27AL7Mo2 są

montowany w 2 ścianach bocznych.Taśmy oporowe są produkowane w specjalnych formach,

i są instalowane w ścianie pieca za pomocą gwoździ porcelanowych.I jest porcelanowa uszczelka

między ścianą światłowodu a paskami oporowymi, aby uniknąć zwarcia.Istnieją 3 ogrzewanie

strefy.Wszystkie szynoprzewody wyprowadzane wykonane są z materiału φ16 0Cr27AL7Mo2.

2.6 układ sterowania elektrycznego

Kontrola temperatury: piec przyjmuje inteligentną temperaturę Changzhou Huibang

kontroler do kontrolowania temperatury, który ma funkcję samodostrajania, aby obliczyć ideał

parametr PID i osiągnąć stabilność temperatury.Regulator temperatury ma tzw

funkcje alarmu przegrzania i zabezpieczenia przed pęknięciem pary termicznej.

Piec ma 2 strefy regulacji temperatury do sterowania powiązaniem między

temperatura i ruchy silnika.Każda strefa jest ustawiona z alarmem nadmiernej temperatury.

Pętla grzewcza przyjmuje dwukierunkowy SCR i sterowanie wyzwalaczem.Moc jest

regulowane w sposób regulacji proporcjonalnej do czasu.

Układ uruchamiania sterowania jest układem wyzwalającym dużej mocy w komplecie z radiatorem i

system chłodzenia powietrzem.Jest też przełącznik powietrza.Pętla grzewcza wyposażona jest w amperomierz,

woltomierz, wskaźnik włączania/wyłączania elementu grzejnego, blokadę włączenia zasilania i bezpieczne uziemienie

środki.

Kontrola ruchu: System sterowania kontroluje głównie ruch drzwi góra-dół, drzwi

kompresja i ruch drzwi na zewnątrz.Również ruchy są z konieczności powiązane

zapewnić bezpieczeństwo eksploatacji.

3.Główne parametry techniczne
