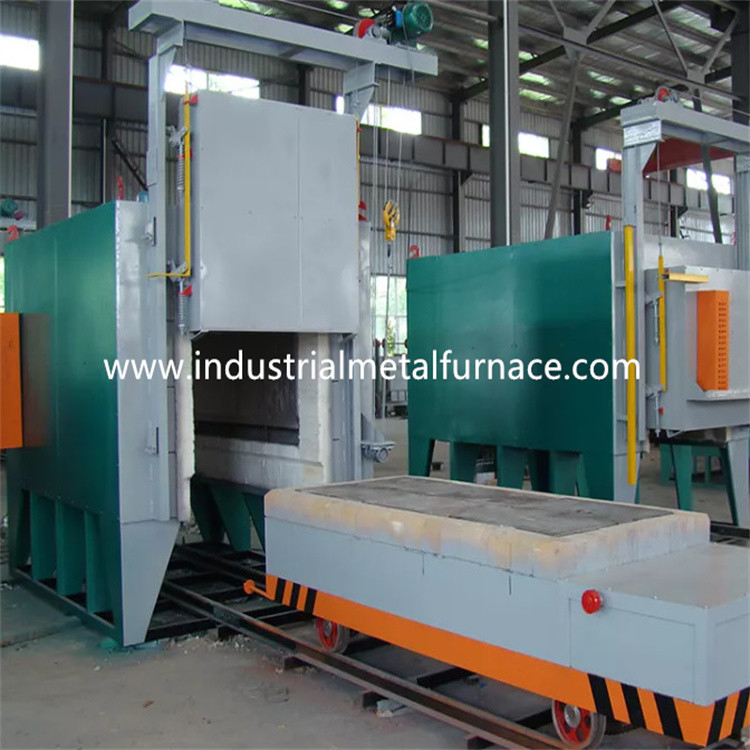

Obróbka cieplna opalana gazem Bogie Hearth Furnace Car Bottom 2500 × 1000 × 800 mm

2500 × 1000 × 800 mm Opalany gazem piec paleniskowy Bogie

1. Zastosowanie

Piec paleniskowy opalany gazem jest używany głównie do

obróbka cieplna części metalowych.

2. Wprowadzenie strukturalne

2.1 futronace ciało

Konstrukcja stalowa korpusu dolnego pieca samochodowego wykonana jest z 8 # -12 # U

blachy stalowe i stalowe.Słupki boczne i tylne wykonane są z

z profili stalowych i są wzmocnione stalowymi usztywnieniami z profili.The

ściana zewnętrzna pieca malowana 2 warstwami podkładów i 2

warstwy farby lakierniczej.Kluczowa część pieca jest malowana na gorąco

odporna farba.

2.2podkład

Głównym materiałem wykładziny pieca jest kompozytowe włókno ogniotrwałe

klocek składany zawierający cyrkon i chrom przy wieloletniej eksploatacji

temperatura 1250 ℃.Ta konstrukcja okładziny ogniotrwałej ma zalety

o niskiej przewodności cieplnej, silnej zdolności przeciwwstrząsowej i przeciwerozyjnej.Aluminium

blok kompresyjny z włókna silikatowego o grubości 300 mm jest zaprojektowany jako

warstwa ogniotrwała o wysokiej temperaturze.

2.3 wózek

Wózek składa się z materiału chroniącego przed ciepłem, ramy wózka i ruchu

mechanizm.Warstwa ogniotrwała jest podzielona na 3 podwarstwy, tj. pierwszą warstwę wierzchnią

warstwa cegieł o wysokiej zawartości tlenku glinu oraz 2. i 3. warstwa z obydwoma lekkimi cegłami glinianymi.

Rama wózka wykonana jest z belki dwuteowej 12# i belki ramowej 12#.Wózek

ma wystarczającą sztywność, aby zapewnić brak deformacji podczas pracy z pełnym obciążeniem.Przerwa

między dwoma bokami wózka pieca a ramą ognioodporną

wózek powinien być naprawiony.

Płyta wierzchnia wózka wykonana jest z wysokiej jakości blachy stalowej o grubości 10 mm.Funkcja

jest rozproszenie obciążenia wózka (równomierne rozłożenie obciążenia) i wzmocnienie

sztywność ramy.

Materiał chroniący przed ciepłem jest podzielony na 3 warstwy, przy czym górna warstwa to

cegły o wysokiej zawartości tlenku glinu, a drugą i trzecią warstwę stanowią lekkie cegły gliniane.

Mechanizm trakcyjny wózka: mechanizm jezdny wózka jest napędzany prądem zmiennym

reduktor silnika, a tryb jazdy to konstrukcja koła zębatego reduktora.Wózek

wchodzi i wychodzi z pieca przez koło zębate reduktora w skrzyni biegów

urządzenie i koło jezdne pod wózkiem do napędzania koła łańcuchowego jezdnego wózka

zazębiać i napędzać wózek, który jest stabilny i niezawodny.

Ognioodporny włóknisty blok uszczelniający służy do uszczelnienia między wózkiem a wózkiem

korpus pieca, który jest dociskany dźwignią cylindra elektrycznego i łączony

z siłownikiem elektrycznym drzwiczek pieca.Kiedy wózek znajduje się we właściwej pozycji,

siłownik elektryczny napędza dźwignię, aby podnieść ognioodporne uszczelnienie z włókna bawełnianego

blok i wepchnij go do szczeliny między wózkiem a korpusem pieca.W tym samym

czasie drzwiczki pieca opadają, a siłownik elektryczny pcha drzwiczki pieca

ciasno.Jeśli wózek zostanie rozładowany, drzwi pieca zostaną jednocześnie zasilone,

siłownik elektryczny wózka porusza się, aby odłożyć blok uszczelniający, drzwi się podnoszą

do właściwej pozycji, a wózek może ruszyć.Powyższe działanie może być ręczne lub

automatyczne ciągłe działanie.Jest bezpieczny w użyciu i wygodny w utrzymaniu.

3.Główne parametry techniczne
