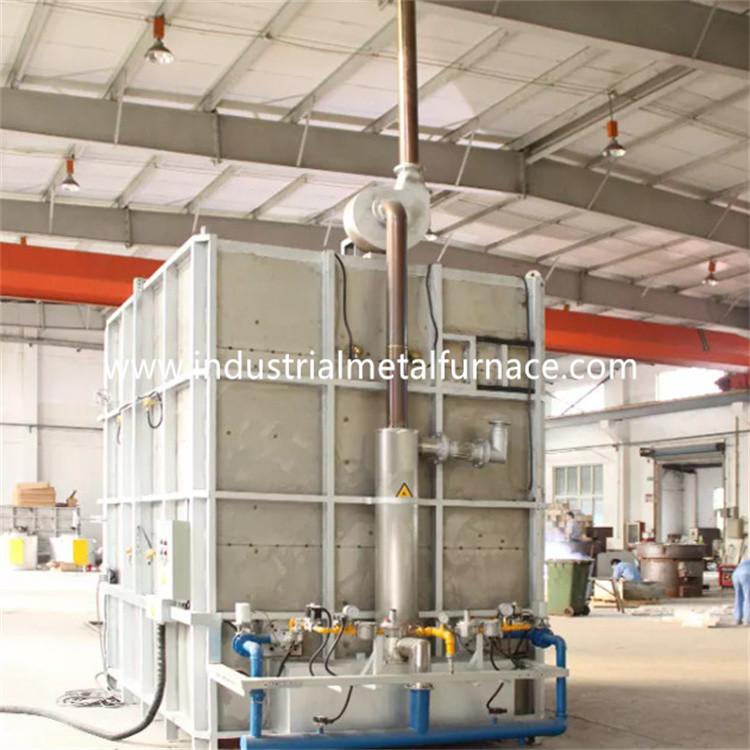

Elektryczny piec paleniskowy z kamieniami szlachetnymi 1500 × 800 × 800 mm 50 Hz

1500×800×800 mm Elektryczny piec paleniskowy na wózkach

1. Zastosowanie

Stosowany jest głównie elektryczny piec trzonowy RT3-60-6

do obróbki cieplnej kamieni szlachetnych.

2. Wprowadzenie strukturalne

Piec trzonowy RT3-60-6 składa się głównie z pieca

korpus, okładzina, drzwi pieca i system dociskania drzwi, wózek jezdny, ogrzewanie

element i urządzenie stałe, system automatycznej kontroli temperatury pieca.

2.1 futronace ciało

Stalowa konstrukcja korpusu pieca z paleniskiem bogie wykonana jest z 10-12 #

stal profilowana i blachy stalowe ≥3mm.Słupek boczny i słupki tylne

są wykonane z kształtowników stalowych i są wzmocnione stalą kształtową

stężenia.Ściana zewnętrzna pieca malowana 2 warstwami podkładów,

oraz 2 warstwy lakieru nawierzchniowego.Kluczowa część pieca jest pomalowana

farba odporna na ciepło.

2.2podkład

Sprzedawany piec paleniskowy na wózkach jest zbudowany w systemie całkowicie światłowodowym.The

zastosowany materiał podszewki to wysokiej jakości włókna aluminiowe umocowane za pomocą okrągłych elementów stalowych.

Włókna aluminiowe są wstępnie sprasowane w bloki (sprężenie grawitacyjne:

≥230Kg/m3), a następnie przymocowany do korpusu pieca za pomocą okrągłych części ze stali nierdzewnej.

Ta ogniotrwała konstrukcja okładziny ma zalety niskiej przewodności cieplnej,

silna zdolność przeciwwstrząsowa i przeciwerozyjna.Podszewka ma całkowitą grubość

240mm.Włókno krzemianowo-aluminiowe wytrzymuje maksymalną temperaturę 950 ℃.

2.3drzwi pieca i system drzwi góra-dół

Drzwi dostawcy dolnego pieca samochodowego składają się z okładziny z pełnego włókna i stali

obudowa konstrukcji.Ościeżnica wykonana jest z blachy stalowej o grubości 10mm.Drzwi są

zbudowany z bloków włókien krzemianowo-aluminiowych, takich samych jak w przypadku korpusu pieca.

Ogólna struktura pieca zachowuje swój kształt podczas ogrzewania.

Sposób prowadzenia drzwi:Drzwi pieca są elektrycznie podnoszone do góry i

w dół za pomocą podnośnika.I jest zapieczętowany przez wiosnę.

2.4 wózek

Wózek składa się z ramy wózka, kół, korpusu z cegły ogniotrwałej,

żaroodporna płyta czołowa wózka, elementy grzejne i mechanizm napędowy wózka.

konstrukcja wózka: rama wózka wykonana jest z belki 10 # i stalowych płyt 10 mm.

Wózek mógł pracować przez długi czas bez deformacji przy pełnym obciążeniu.

koło: Koła wykonane są z odlewu staliwa ZG55#.Wał napędowy

jest wykonany ze stali 45 # i jest poddawany obróbce cieplnej.Łożysko skrzyni biegów jest z

łożysko słupkowe typu ciężkiego, aby wytrzymać ciężar.W sumie są 2 pary

kół, a każde koło ma średnicę 240 mm.

korpus murarski: Wózek zbudowany jest z połączenia materiału ogniotrwałego o wysokiej zawartości tlenku glinu

cegły, lekkie cegły ogniotrwałe i cegły termoodporne.Korpus murarza

wózka posiada otwór montażowy elementów grzejnych ułatwiający montaż ogrzewania

elementy.Uderzane części i obszar nośny są szczególnie zamurowane

z ciężkimi cegłami ogniotrwałymi o wysokiej zawartości aluminium.Jest też wolne miejsce na

rozszerzanie się okładziny ogniotrwałej po podgrzaniu.

Dolna płyta pieca wykonana jest z materiału CrMnN o łącznej grubości ok

30mm.Dolna płyta wytrzymuje maksymalną temperaturę 950 ℃.

Uszczelnienie: Uszczelnienie między drzwiami pieca a korpusem pieca i wózkiem jest większe

ważny.Uszczelka między drzwiami pieca a korpusem pieca przyjmuje ściskanie sprężyny

Struktura.Uszczelnienie pomiędzy wózkiem a korpusem pieca jest wykonane z cegły o specjalnym kształcie

i blok z włókna bawełnianego.

2.5 grzałka

Element grzejny: Taśmy oporowe ze stopu oporowego w kształcie spirali 0Cr25AL5 są

montowany w 2 bocznych ścianach pieca.Paski oporowe są produkowane w specjalny sposób

form i są instalowane w ścianie pieca za pomocą gwoździ porcelanowych.I jest

porcelanową uszczelkę między ścianą włókna a listwami oporowymi, aby uniknąć zwarcia.

Jest 1 strefa grzewcza.Wszystkie szynoprzewody wyprowadzane wykonane są z materiału φ16 0Cr25AL5.

2.6 układ sterowania elektrycznego

Kontrola temperatury: piec przyjmuje inteligentny regulator temperatury do sterowania

temperatura, która ma funkcję samodostrajania w celu obliczenia idealnego parametru PID

i osiągnąć stabilność temperatury.Regulator temperatury posiada funkcje

alarm przegrzania i zabezpieczenie przed pęknięciem pary termicznej.

Hurtownia dolnego pieca samochodowego ma 1 strefę kontroli temperatury do kontrolowania

związek między temperaturą a ruchami silnika.Każda strefa jest ustawiona za pomocą

alarm przegrzania.

Układ uruchamiania sterowania jest układem wyzwalającym dużej mocy w komplecie z radiatorem

oraz system chłodzenia powietrzem.Jest też przełącznik powietrza.Pętla grzewcza jest wyposażona

z amperomierzem, woltomierzem, wskaźnikiem załączenia elementu grzejnego, zabezpieczeniem przed blokadą włączenia,

i bezpieczne środki uziemiające.

Kontrola ruchu: System sterowania kontroluje głównie ruch drzwi góra-dół,

ściskanie drzwi i ruch drzwi na zewnątrz.Również ruchy są konieczne

połączone w celu zapewnienia bezpieczeństwa pracy.

3.Główne parametry techniczne
