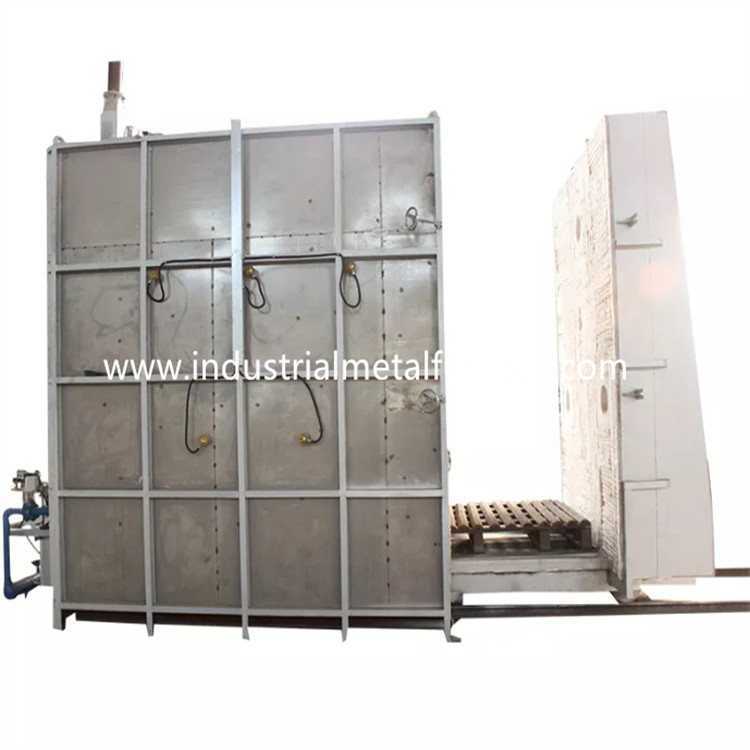

Bogie Hearth Obróbka cieplna Elektryczny piec do odpuszczania 2000 × 900 × 600 mm

2000 × 900 × 600 mm Elektryczny piec do hartowania paleniska na wózkach

1. Zastosowanie

Elektryczny piec paleniskowy RT3-70-6 jest używany głównie do

odpuszczanie, stal konstrukcyjna, staliwo, stal sprężynowa i stal narzędziowa.

2. Wprowadzenie strukturalne

Piec trzonowy RT3-70-6 składa się głównie z pieca

korpus, okładzina, drzwi pieca i system dociskania drzwi, wózek jezdny, ogrzewanie

element, urządzenie cyrkulacyjne i system kontroli temperatury.

2.1 futronace ciało

Konstrukcja stalowa korpusu pieca z paleniskiem wózkowym jest wykonana

Stal o przekroju 10-12 # i blachy stalowe ≥3 mm.Boczny słupek i tył

filary wykonane są z profili stalowych i są wzmocnione profilami

usztywnienia stalowe.Ściana zewnętrzna pieca malowana 2 warstwami

podkładów i 2 warstwy farby kryjącej.Kluczową częścią pieca jest

pomalowane farbą żaroodporną.

2.2 podkład

Korpus pieca z paleniskiem hurtowym jest zbudowany w całości z włókna.

Zastosowanym materiałem okładzinowym są wysokiej jakości włókna aluminiowe umocowane za pomocą okrągłych elementów stalowych.

Włókna aluminiowe są wstępnie sprasowane w bloki (sprężenie grawitacyjne:

≥230Kg/m3), a następnie przymocowany do korpusu pieca za pomocą okrągłej stali nierdzewnej

Części.Ta ogniotrwała konstrukcja okładziny ma zalety niskiej przewodności cieplnej,

silna zdolność przeciwwstrząsowa i przeciwerozyjna.Podszewka ma całkowitą grubość

240 mm.Włókno krzemianowo-aluminiowe wytrzymuje maksymalną temperaturę 950 ℃.

2.3 drzwi pieca i system drzwi góra-dół

Hurtowe drzwi do pieca samochodowego składają się z całkowicie włóknistej okładziny i stali

obudowa konstrukcji.Ościeżnica wykonana jest z blachy stalowej o grubości 10mm.Drzwi są zbudowane

z krzemianowymi blokami włókien aluminiowych, takimi samymi jak w przypadku korpusu pieca.The

ogólna struktura pieca zachowuje swój kształt podczas ogrzewania.

Sposób prowadzenia drzwi:Drzwi pieca są elektrycznie podnoszone do góry i

w dół za pomocą podnośnika.I jest zapieczętowany przez wiosnę.

2.4 wózek

Wózek składa się z ramy wózka, kół, korpusu z cegły ogniotrwałej,

żaroodporna płyta czołowa wózka, elementy grzejne i mechanizm napędowy wózka.

konstrukcja wózka: rama wózka wykonana jest z belki 14 # i stalowych płyt 10 mm.

Wózek mógł pracować przez długi czas bez deformacji przy pełnym obciążeniu.

koło: Koła wykonane są z odlewu staliwa ZG55#.Wał napędowy jest

wykonane ze stali 45 # i poddane obróbce cieplnej.Łożysko skrzyni biegów jest ciężkie

typ łożyska słupka, aby wytrzymać ciężar.W sumie są 4 pary kół i każda

koło ma średnicę 240mm.

korpus do murowania: Wózek jest zbudowany z kombinacji cegieł ogniotrwałych o wysokiej zawartości tlenku glinu,

lekkie cegły ogniotrwałe i cegły termoodporne.Korpus murarski wózka

posiada szczelinę montażową elementów grzejnych ułatwiającą montaż elementów grzejnych.The

Uderzane części i obszar nośny są zamurowane, zwłaszcza w przypadku wysokiego typu ciężkiego

aluminiowe cegły ogniotrwałe.Pozostawiono również wolne miejsce na wyłożenie ogniotrwałe

ekspansja po podgrzaniu.

Płyta czołowa wózka jest odlewana z CrMnN, 30mm.Maksymalna temperatura ≤950 ℃.To ma

długotrwałe użytkowanie bez deformacji i pęknięć.

Uszczelnienie: Ważniejsze jest uszczelnienie między drzwiami pieca a korpusem pieca i wózkiem.

Uszczelka między drzwiami pieca a korpusem pieca przyjmuje strukturę ściskania sprężyny.

Uszczelnienie między wózkiem a korpusem pieca jest uszczelnieniem ze specjalnie ukształtowanej cegły i włókna

blok bawełny.

2.5 grzałka

Element grzejny: Taśmy oporowe ze stopu oporowego w kształcie spirali 0Cr25AL5 są

montowany w 5 ścianach bocznych, dwóch ścianach bocznych, ścianie tylnej, drzwiach pieca i dnie wózka.

Taśmy oporowe są produkowane w specjalnych formach i są instalowane w

ściana pieca za pomocą gwoździ porcelanowych.A pomiędzy włóknem jest porcelanowa uszczelka

ściany i listew oporowych, aby uniknąć zwarcia.Jest 1 strefa grzewcza.Wszystko

szyny wyprowadzeniowe wykonane są z materiału φ16 0Cr25AL5.

2.6 układ sterowania elektrycznego

Kontrola temperatury: piec przyjmuje inteligentny regulator temperatury do sterowania

temperatura, która ma funkcję samodostrajania do obliczania idealnego parametru PID i

osiągnąć stabilność temperatury.Regulator temperatury posiada funkcje

alarm przegrzania i zabezpieczenie przed pęknięciem pary termicznej.

Piec ma 1 strefę regulacji temperatury do kontrolowania połączenia między

temperatura i ruchy silnika.Każda strefa jest ustawiona z alarmem nadmiernej temperatury.

Pętla grzewcza przyjmuje dwukierunkowy SCR i sterowanie wyzwalaczem.Moc jest

regulowane w sposób regulacji proporcjonalnej do czasu.

Układ uruchamiania sterowania jest układem wyzwalającym dużej mocy w komplecie z radiatorem

oraz system chłodzenia powietrzem.Jest też przełącznik powietrza.Pętla grzewcza jest wyposażona

z amperomierzem, woltomierzem, wskaźnikiem załączenia elementu grzejnego, zabezpieczeniem przed blokadą włączenia,

i bezpieczne środki uziemiające.

Kontrola ruchu: System sterowania kontroluje głównie ruch drzwi góra-dół,

ściskanie drzwi i ruch drzwi na zewnątrz.Również ruchy są konieczne

połączone w celu zapewnienia bezpieczeństwa pracy.

2.7 System cyrkulacji gorącego powietrza:

Składa się głównie z wentylatora odśrodkowego i płyty prowadzącej powietrze w piecu.The

ciepło emitowane przez element grzejny jest równomiernie wdmuchiwane do efektywnego obszaru roboczego

wentylator obiegowy przez płytę prowadnicy wiatru.Płyta prowadząca powietrze wykonana jest z 1Cr18Ni9,

a wentylator i wał są wykonane z 1Cr18Ni9Ti.W celu zapewnienia normalnego użytkowania

łożyska, metodą chłodzenia jest chłodzenie powietrzem.

Urządzenie prowadzące: powoduje głównie cyrkulację powietrza wytwarzanego przez wentylator obiegowy w piecu

wzdłuż kierunku płyty prowadzącej skutecznie w piecu, aby wprowadzić powietrze

piec wytwarza szybką konwekcję, aby osiągnąć cel, jakim jest jednorodność temperatury.

Wszystkie materiały płyty prowadzącej wiatr i ramy są wykonane z blachy ze stali nierdzewnej 304.

Płyta prowadząca powietrze i rama są połączone ruchomo, aby zapewnić swobodę

rozszerzenie płyty prowadzącej powietrze w wysokiej temperaturze i jest wygodne do naprawy i

konserwacja.

3.Główne parametry techniczne

4. Zakres dostawy

5. Pochodzenie komponentów
