Piec do hartowania Bogie Hearth Obróbka cieplna 1200 × 1200 × 600 mm Elektryczny

1200 × 1200 × 600 mm Elektryczny piec do hartowania paleniska na wózkach

1. Zastosowanie

Elektryczny piec paleniskowy RT3-75-12 jest używany głównie do

hartowanie, stal konstrukcyjna, staliwo, stal sprężynowa i stal narzędziowa.

2. Wprowadzenie strukturalne

Piec paleniskowy RT3-75-12 składa się głównie z pieca

korpus, okładzina, system dociskania drzwi pieca i drzwi, wózek, uszczelnienie

mechanizm, element grzejny, system kontroli temperatury.

2.1 futronace ciało

Konstrukcja stalowa korpusu pieca z trzonem wózka wykonana jest z przekroju 8-10 #

blachy stalowe i ≥3mm.Słupki boczne i tylne wykonane są z

z profili stalowych i są wzmocnione stalowymi usztywnieniami z profili.zewnętrzne

Ściana pieca jest pomalowana 2 warstwami podkładu i 2 warstwami lakieru

farba powłokowa.Kluczowa część pieca jest pomalowana farbą żaroodporną.

2.2podkład

Dostawca samochodowego pieca dolnego jest zbudowany z systemem całkowicie światłowodowym.Podszewka

użytym materiałem są wysokiej jakości włókna aluminiowe umocowane za pomocą okrągłych części stalowych.The

włókna aluminiowe są wstępnie sprasowane w bloki (sprężenie grawitacyjne:

≥230Kg/m3), a następnie przymocowany do korpusu pieca za pomocą okrągłej stali nierdzewnej

Części.Ta ogniotrwała struktura wyłożenia ma zalety niskiego ciepła

przewodnictwo, silne właściwości przeciwwstrząsowe i przeciwerozyjne.Podszewka ma

całkowita grubość 350 mm.Włókno krzemianowo-aluminiowe jest maksymalnie odporne

temperatura 1260 ℃.

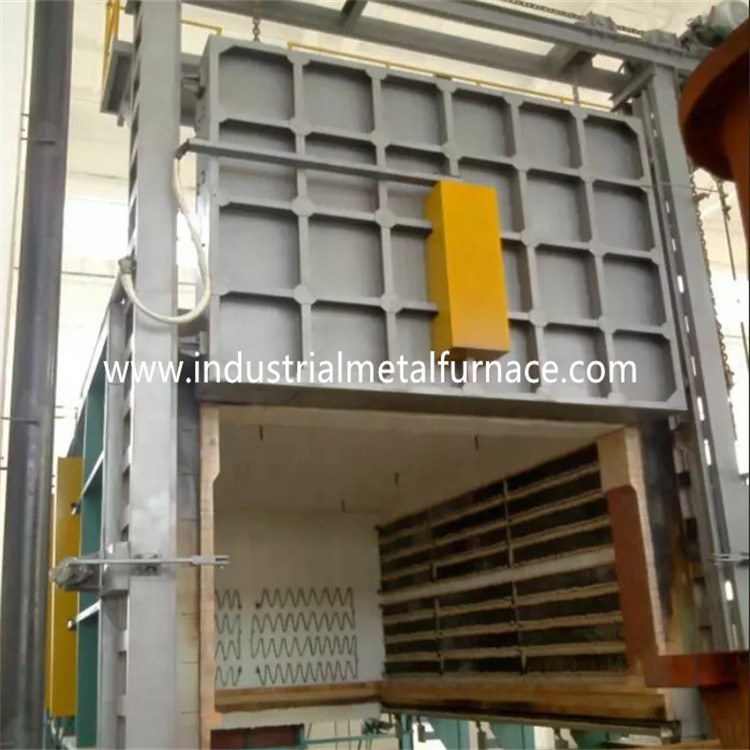

2.3drzwi pieca i system drzwi góra-dół

Wysokotemperaturowe drzwi pieca z wózkiem składają się z pełnego włókna

okładzina i obudowa konstrukcji stalowej.Ościeżnica wykonana jest z blachy stalowej o grubości 12 mm.

Wykładzina jest zbudowana z bloków z włókien o wysokiej zawartości aluminium, takich samych jak w przypadku pieca

ciało.Ogólna struktura pieca zachowuje swój kształt podczas ogrzewania.

Sposób prowadzenia drzwi:Drzwi pieca są elektrycznie podnoszone do góry i

w dół za pomocą podnośnika elektrycznego.I jest uszczelniony ciężarem własnym drzwi pieca.

2.4 wózeki mechanizm uszczelniający

Wózek składa się z ramy wózka, kół, korpusu z cegły ogniotrwałej,

odporna na ciepło płyta czołowa wózka i mechanizm napędowy wózka.

konstrukcja wózka: rama wózka wykonana jest z belki 12 # i stali 12 mm

talerze.Wózek mógł pracować przez długi czas bez deformacji przy pełnym obciążeniu.

koło: Koła wykonane są z odlewu staliwa ZG55#.Transmisja

wał jest wykonany ze stali 45 # i jest poddawany obróbce cieplnej.Łożysko przekładni

jest typu ciężkiego, aby wytrzymać ciężar.W sumie jest 4

kół, a każde koło ma średnicę 240 mm.

nadwozie murarskie: Wózek jest zbudowany z połączenia wysokiej zawartości tlenku glinu

cegły ogniotrwałe, lekkie cegły ogniotrwałe i cegły odporne na ciepło.The

murowane nadwozie wózka posiada otwór montażowy elementów grzejnych ułatwiający montaż

montaż elementów grzejnych.Uderzone części i obciążenie

są murowane, zwłaszcza ciężkimi cegłami ogniotrwałymi o wysokiej zawartości aluminium.

Pozostaje również wolna przestrzeń na rozszerzanie się wykładziny ogniotrwałej po podgrzaniu.

Płyta czołowa wózka w kształcie paska jest odlewana z ZG35Cr24Ni7SiN, 30 mm.The

maksymalna temperatura ≤1200 ℃.Ma długotrwałe użytkowanie bez deformacji i

Pękanie.

Uszczelnienie: Uszczelnienie między drzwiami pieca a korpusem pieca i wózkiem jest większe

ważny.Uszczelka między drzwiami pieca a korpusem pieca przyjmuje piec

struktura kompresji drzwi z ciężarem własnym.Uszczelka między wózkiem a piecem

korpus jest uszczelniony specjalną cegłą, blokiem z włókna bawełnianego i podwójnym uszczelnieniem piaskowym.

2.5 grzałka

element grzejny: Odporność na stop 0Cr27AL7Mo2 w kształcie pofałdowania

Listwy mocowane są w dwóch ścianach bocznych.Paski oporowe są produkowane przez

specjalne formy i są instalowane w ścianie pieca za pomocą gwoździ porcelanowych.I tam

to porcelanowa uszczelka między ścianą włókna a paskami oporowymi, której należy unikać

zwarcie.Ceramiczne śruby i uszczelka wykonane są z materiałów o wysokiej zawartości aluminium

spiekane w wysokiej temperaturze, aby zapewnić odpowiednią wytrzymałość i żywotność.Tam

to 1 strefa grzewcza.Wszystkie szynoprzewody wyprowadzane wykonane są z φ16 0Cr27AL7Mo

materiał.

2.6 układ sterowania elektrycznego

Kontrola temperatury: piec przyjmuje inteligentny regulator temperatury do sterowania

temperatura, która ma funkcję samodostrajania w celu obliczenia idealnego parametru PID

i osiągnąć stabilność temperatury.Regulator temperatury posiada funkcje

alarm przegrzania i zabezpieczenie przed pęknięciem pary termicznej.

Piec ma 1 strefę regulacji temperatury do kontrolowania połączenia między

temperatura i ruchy silnika.Każda strefa jest ustawiona z nadmierną temperaturą

alarm.Pętla grzewcza przyjmuje dwukierunkowy SCR i sterowanie wyzwalaczem.The

moc jest regulowana w sposób regulacji proporcjonalnej do czasu.

System uruchamiania sterowania jest układem wyzwalającym o dużej mocy, wyposażonym w a

chłodnica i system chłodzenia powietrzem.Jest też przełącznik powietrza.Pętla grzewcza jest

wyposażony w amperomierz, woltomierz, wskaźnik włączania/wyłączania elementu grzejnego, włączanie zasilania

zabezpieczenie przed blokadą i bezpieczne środki uziemiające.

Kontrola ruchu: System sterowania kontroluje głównie ruch drzwi góra-dół,

ściskanie drzwi i ruch drzwi na zewnątrz.Również ruchy są konieczne

połączone w celu zapewnienia bezpieczeństwa pracy.

3.Główne parametry techniczne
