Elektryczny piec paleniskowy Obróbka cieplna 1500 × 1000 × 1000 mm Stal konstrukcyjna

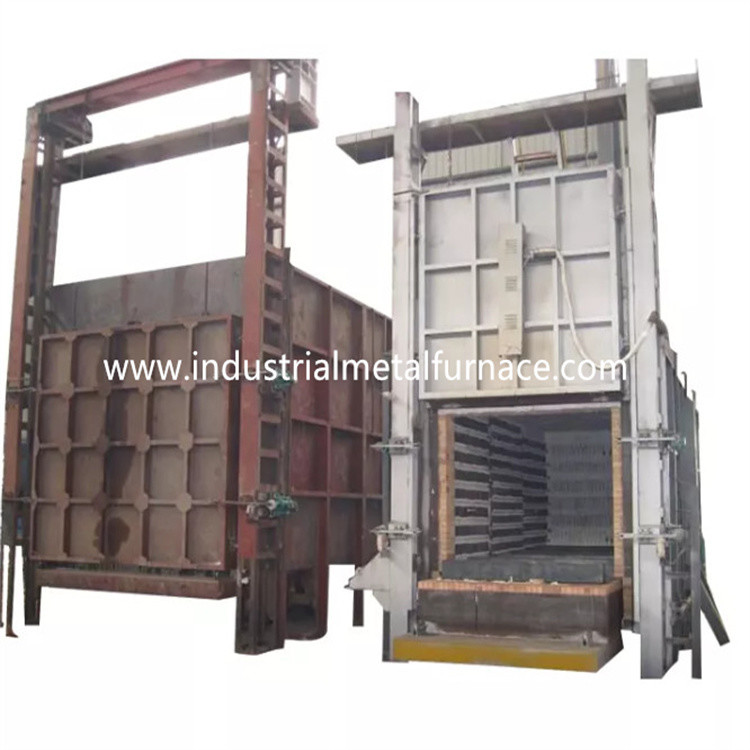

1500 × 1000 × 1000 mm Elektryczny piec paleniskowy z wózkiem

1. Zastosowanie

Stosowany jest głównie elektryczny piec trzonowy RT3-110-11

do wyżarzania, hartowania i normalizacji części stalowych, odlewów

części i części ze stali nierdzewnej itp.

2.Wprowadzenie strukturalne

Piec trzonowy RT3-110-11 składa się głównie z pieca

płaszcz, okładzina, drzwi pieca, mechanizm podnoszenia drzwi pieca i drzwi

mechanizm kompresji, wózek, mechanizm trakcji wózka, uszczelnienie

między korpusem pieca a wózkiem, elementem grzejnym a urządzeniem stałym,

i system kontroli temperatury.

2.1 futronacepowłoka

Wykonana jest stalowa konstrukcja korpusu pieca samochodowego z oporem elektrycznym

ze stali o przekroju 8-10 # i blach stalowych ≥3 mm.Boczny słupek i tył

filary wykonane są ze stali profilowanej i wzmocnione stalą profilowaną

stężenia.Ściana zewnętrzna pieca malowana 2 warstwami podkładów,

oraz 2 warstwy lakieru nawierzchniowego.Kluczowa część pieca jest pomalowana

farba odporna na ciepło.

2.2 podszewki

Korpus dolnego pieca samochodowego na gaz jest zbudowany z systemu całkowicie światłowodowego.The

zastosowany materiał podszewki to wysokiej jakości włókna aluminiowe umocowane za pomocą okrągłych elementów stalowych.

Włókna aluminiowe są wstępnie sprasowane w bloki (sprężenie grawitacyjne:

≥230Kg/m³), a następnie przymocowane do korpusu pieca za pomocą okrągłych części ze stali nierdzewnej.

Ta ogniotrwała konstrukcja okładziny ma zalety niskiej przewodności cieplnej,

silna zdolność przeciwwstrząsowa i przeciwerozyjna.Podszewka ma całkowitą grubość

325mm.Włókno krzemianowo-aluminiowe jest odporne na maksymalną temperaturę ok

1260℃.Łączniki światłowodowe wykonane są ze stali nierdzewnej.

2.3 drzwi pieca i system drzwi góra-dół

Szybko hartujące drzwi pieca do obróbki cieplnej składają się z całkowicie włóknistej wykładziny

i obudowa konstrukcji stalowej.Płaszcz pieca wykonany jest z blachy stalowej o grubości 12 mm

rama drzwi.Drzwi są zbudowane z bloków z włókien krzemianowo-aluminiowych takich samych jak

to dla korpusu pieca.Ogólna struktura pieca zachowuje swój kształt

podczas podgrzewania.

Sposób prowadzenia drzwi:Drzwi pieca są elektrycznie podnoszone do góry i

w dół za pomocą podnośnika.I jest uszczelniony ciężarem własnym drzwiczek pieca.

2.4 wózek

Wózek składa się z ramy wózka, kół, korpusu z cegły ogniotrwałej,

żaroodporna płyta paleniska wózka, elementy grzejne i mechanizm napędowy wózka.

konstrukcja wózka: rama wózka wykonana jest z blach stalowych 12 mm i stali 12 #

Belka.Wózek mógł pracować przez długi czas bez deformacji przy pełnym obciążeniu.

koło: Koła wykonane są z odlewu staliwa ZG55#.Wał napędowy jest

wykonane ze stali 45 # i poddane obróbce cieplnej.Łożysko skrzyni biegów jest z

łożysko słupkowe typu ciężkiego do udźwignięcia ciężaru.W sumie są 2 pary kół,

a każde koło ma średnicę 240 mm.Wózek jest zmotoryzowany.I silnik napędowy

jest wyposażony w urządzenie zmniejszające prędkość hamowania w celu zmniejszenia bezwładności podczas rozruchu

i zatrzymać ruch.Istnieją 2 wyłączniki krańcowe, aby uniknąć nadmiernego ruchu wózka.

nadwozie murarskie: Wózek jest zbudowany z ciężkiej kombinacji tlenku glinu

cegły ogniotrwałe, lekkie cegły ogniotrwałe i cegły odporne na ciepło.Uderzony

części i obszar nośny są zamurowane, szczególnie w przypadku wysokiego typu ciężkiego

aluminiowe cegły ogniotrwałe.Pozostawiono również wolne miejsce na wyłożenie ogniotrwałe

ekspansja po podgrzaniu.

wózekogniskopłyta: Odlew ze stali żaroodpornej ZG35Cr24Ni7SiN o grubości 30 mm

część o maksymalnej temperaturze roboczej ≤1200 ℃.Może zapobiegać wpadaniu łusek

gniazda elementów grzejnych, co spowodowałoby zwarcie.

mechanizm poruszający wózkiem: Wózek ma metodę samoczynnego poruszania się.Redukcja

przekładnia napędza koło wózka, aby się poruszać.Ruch wózka jest płynny i stabilny.

Uszczelnienie między drzwiami pieca, korpusem pieca i wózkiem: Uszczelnienie między

drzwi pieca i korpus pieca są dokręcane samoczynnie

mechanizm.Uszczelnienie między wózkiem a korpusem pieca jest przelotowe

miękkie cegły o specjalnym kształcie i blok z włókna bawełnianego.

2.5 grzałka

element grzejny: Odporność na stop oporowy w kształcie spirali 0Cr27AL7Mo2

listwy montowane są w 2 ścianach bocznych, ścianie tylnej, drzwiach pieca i dnie wózka.

Taśmy oporowe są wytwarzane w specjalnych formach i instalowane w nich

ściany pieca porcelanowymi gwoździami.A pomiędzy nimi jest porcelanowa uszczelka

ściankę światłowodową i paski oporowe, aby uniknąć zwarcia.Jest 1 strefa grzewcza.

Wszystkie szynoprzewody wyprowadzane wykonane są z materiału φ16 0Cr27AL7Mo2.

2.6 układ sterowania elektrycznego

Kontrola temperatury: piec przyjmuje inteligentny regulator temperatury

kontroluj temperaturę, która ma funkcję samodostrajania, aby obliczyć ideał

parametr PID i osiągnąć stabilność temperatury.Regulator temperatury

posiada funkcje alarmu przegrzania i zabezpieczenia przed pęknięciem pary termicznej.

Piec ma 1 strefę kontroli temperatury do kontrolowania połączenia między

temperatura i ruchy silnika.Każda strefa jest ustawiona za pomocą

alarm przegrzania.

A. Zgodnie z wymaganiami procesu program wzrostu temperatury jest ustawiony

inteligentnego instrumentu i rozprowadzane do każdej strefy temperatury w celu kontroli.

Wywołaj i edytuj odpowiedni proces, wyślij sygnały na niższy poziom i

zebrać temperaturę każdej strefy z górnego instrumentu.

B. Gdy główne zasilanie jest włączone do pracy, urządzenie będzie działać normalnie

sterować piecem elektrycznym zgodnie z procesem programu ustawionym w inteligentnym

instrument.

(2) Sterowanie mocą: przyjmuje system wyzwalania dużej mocy, wyposażony w chłodnicę i

pełny zestaw układu chłodzenia powietrzem.Każda grupa elektrycznych elementów grzejnych powinna być

wyposażone w amperomierz, woltomierz i sygnalizację załączenia grzałek elektrycznych,

z włączoną ochroną blokującą i bezpiecznymi środkami uziemiającymi, aby zapewnić bezpieczne użytkowanie.

Podnoszenie drzwi pieca i ruch wózka są zakończone w sterowaniu

gabinet.Istnieje niezawodna blokada elektryczna między każdą akcją a włączeniem zasilania

zabezpieczenie blokujące z elektrycznym systemem grzewczym.

3.Główne parametry techniczne
