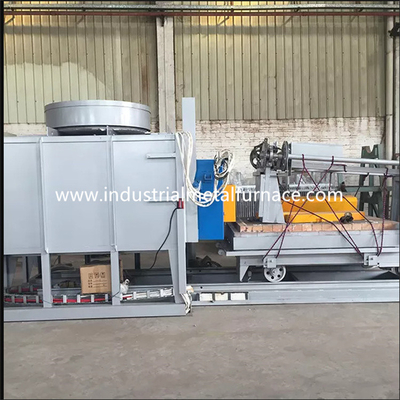

Piec do obróbki cieplnej Bogie Hearth 1200 stopni Typ dna samochodu do części ze staliwa

Obróbka cieplna elektrycznego paleniska wózka w temperaturze 1200 stopni Celsjusza

Typ dna samochodu pieca do metalowych części ze staliwa

1. Zastosowanie

Elektryczny piec paleniskowy RT2-260-12 jest głównie

stosowany do obróbki cieplnej elementów konstrukcji stalowych, elementów staliwnych,

części prętów wału, wyroby ze stali narzędziowej itp. Piec do obróbki cieplnej

jest szeroko stosowany do hartowania, odpuszczania, normalizacji, wyżarzania i innych

procesy.

2. Główne parametry techniczne

3. Wprowadzenie strukturalne

Obróbka cieplna metalu w piecu RT2-260-12 składa się głównie z pieca

korpus, okładzina, drzwi pieca i system dociskania drzwi, wózek jezdny, ogrzewanie

element i system kontroli temperatury.

2.1 futronace ciało

Hurtowa konstrukcja stalowa nadwozia wykonana jest z

Stal o przekroju 10-12 # i blachy stalowe ≥3 mm.

2.2podkład

Hurtowy korpus pieca samochodowego jest zbudowany z systemu całkowicie światłowodowego.The

zastosowany materiał podszewki to wysokiej jakości cyrkon zawierający włókna aluminiowe utrwalone wg

okrągłe elementy stalowe.Włókna aluminiowe są wstępnie sprasowane w bloki

(ciężar kompresji: ≥230Kg/m³), a następnie przymocowany do korpusu pieca za pomocą koła

części ze stali nierdzewnej.Ta ogniotrwała konstrukcja wykładziny ma zalety niskiej

przewodność cieplna, silne właściwości przeciwwstrząsowe i przeciwerozyjne.Podszewka ma

całkowita grubość 370mm.Włókno krzemianowo-aluminiowe jest maksymalnie odporne

temperatura 1260 ℃.Materiał okrągłych stalowych części mocujących to 1Cr13.

2.3drzwi pieca i system drzwi góra-dół

Drzwi dolnego pieca samochodowego składają się z całkowicie włóknistej wykładziny i stalowej konstrukcji

obudowa.

Sposób prowadzenia drzwi:Drzwi pieca są elektrycznie podnoszone do góry i

w dół za pomocą podnośnika.I jest zapieczętowany przez wiosnę.

2.4 wózek

Wózek składa się z ramy wózka, kół, korpusu z cegły ogniotrwałej,

żaroodporna płyta czołowa wózka, elementy grzejne i mechanizm napędowy wózka.

konstrukcja wózka: rama wózka wykonana jest z belki 14 # i stalowych płyt 10 mm.

Wózek mógł pracować przez długi czas bez deformacji przy pełnym obciążeniu.

koło: Koła wykonane są z odlewu staliwa ZG55#.Wał napędowy jest

wykonane ze stali 45 # i poddane obróbce cieplnej.Łożysko skrzyni biegów jest z

łożysko słupkowe typu ciężkiego do udźwignięcia ciężaru.W sumie są 2 pary kół,

a każde koło ma średnicę 300 mm.Wózek jest zmotoryzowany.I jazda

silnik jest wyposażony w urządzenie zmniejszające prędkość hamowania w celu zmniejszenia bezwładności przy

ruch rozruchu i zatrzymania.Istnieją 2 wyłączniki krańcowe, aby uniknąć nadmiernej podróży

wózka.

nadwozie murarskie: Wózek jest zbudowany z ciężkiej kombinacji tlenku glinu

cegły ogniotrwałe, lekkie cegły ogniotrwałe i cegły odporne na ciepło.Murowanie

korpus wózka posiada szczelinę montażową elementów grzejnych ułatwiającą montaż

elementy grzejne.Uderzane części i obszar nośny są szczególnie zamurowane

z ciężkimi cegłami ogniotrwałymi o wysokiej zawartości aluminium.Jest też wolne miejsce na tzw

rozszerzanie się wykładziny ogniotrwałej po podgrzaniu.

mechanizm poruszający wózkiem: Wózek ma metodę samoczynnego poruszania się.Redukcja

przekładnia napędza koło wózka, aby się poruszać.Ruch wózka jest płynny i stabilny.

Uszczelnienie między drzwiami pieca, korpusem pieca i wózkiem: Uszczelnienie między

drzwi pieca, a korpus pieca przechodzi przez sprężynę.Uszczelnienie między wózkiem

a korpus pieca przechodzi przez miękkie cegły o specjalnym kształcie i blok z włókna bawełnianego.

2.5 grzałka

element grzejny: paski oporowe ze stopu oporowego w kształcie spirali 0Cr27AL7Mo2

montowane są w 2 ścianach bocznych, ścianie tylnej, drzwiach pieca i dnie wózka.Opór

listwy są produkowane za pomocą specjalnych form i są instalowane w ścianie pieca wg

paznokcie porcelanowe.I jest porcelanowa uszczelka między ścianą z włókna a

paski oporowe, aby uniknąć zwarcia.Istnieją 2 strefy grzewcze.Wszystkie wyprowadzenia

szynoprzewody wykonane są z materiału φ16 0Cr27AL7Mo2.

2.6 układ sterowania elektrycznego 1 kpl

Kontrola temperatury: piec do obróbki cieplnej metalu przyjmuje Shanghai Guolong

inteligentna temperatura kontroler do kontrolowania temperatury, który ma samodostrajanie

funkcja do obliczenia idealny parametr PID i osiągnąć stabilność temperatury.

Regulator temperatury posiada funkcje alarmu przegrzania i termicznego

ochrona przed zerwaniem pary.
