3. Wprowadzenie strukturalne

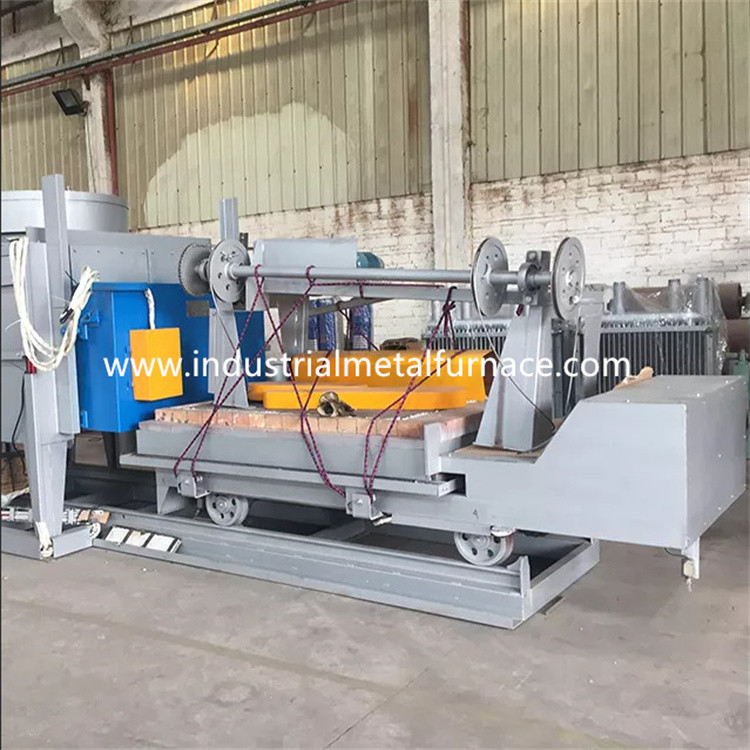

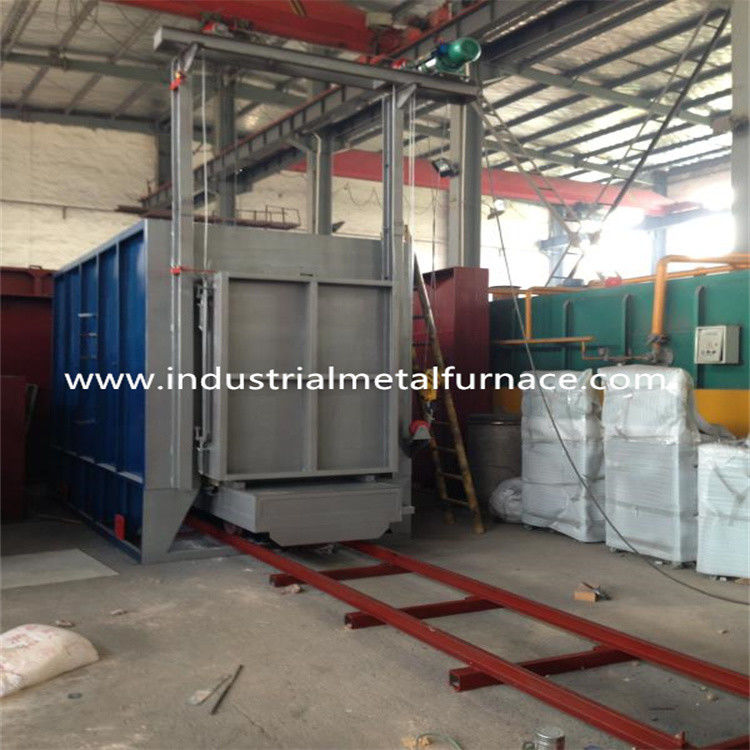

Piec trzonowy RT3-320-6 składa się głównie z

korpus pieca, wykładzina, drzwi pieca i mechanizm podnoszenia drzwi,

mechanizm dociskania drzwi pieca, mechanizm wózka i ciągnienia,

uszczelnienie pomiędzy korpusem pieca a wózkiem, elementem grzejnym a urządzeniem stałym,

automatyczny system kontroli temperatury pieca.

podkład

Wysokotemperaturowy korpus pieca z trzonem jezdnym jest zbudowany z systemu całkowicie włóknistego.

Zastosowanym materiałem okładzinowym są wysokiej jakości włókna aluminiowe umocowane za pomocą okrągłych elementów stalowych.

Włókna aluminiowe są wstępnie sprasowane w bloki (sprężenie grawitacyjne:

≥230Kg/m3), a następnie przymocowany do korpusu pieca za pomocą okrągłych części ze stali nierdzewnej.

Ta ogniotrwała konstrukcja okładziny ma zalety niskiej przewodności cieplnej,

silna zdolność przeciwwstrząsowa i przeciwerozyjna.Podszewka ma całkowitą grubość

260 mm.Silikonowe włókno aluminiowe wytrzymuje maksymalną temperaturę 100 ℃.

System cyrkulacji gorącego powietrza:

Piec do obróbki cieplnej składa się głównie z trzech wentylatorów osiowych w piecu.

Ciepło emitowane przez element grzejny jest równomiernie wdmuchiwane do efektywnego obszaru roboczego

przez krążący wentylator przez płytkę kierującą wiatrem.Płyta prowadząca powietrze wykonana jest z 1Cr18Ni9,

a wentylator i wał są wykonane z 1Cr18Ni9Ti.Aby zapewnić normalne użytkowanie łożysk,

metoda chłodzenia to chłodzenie powietrzem.
