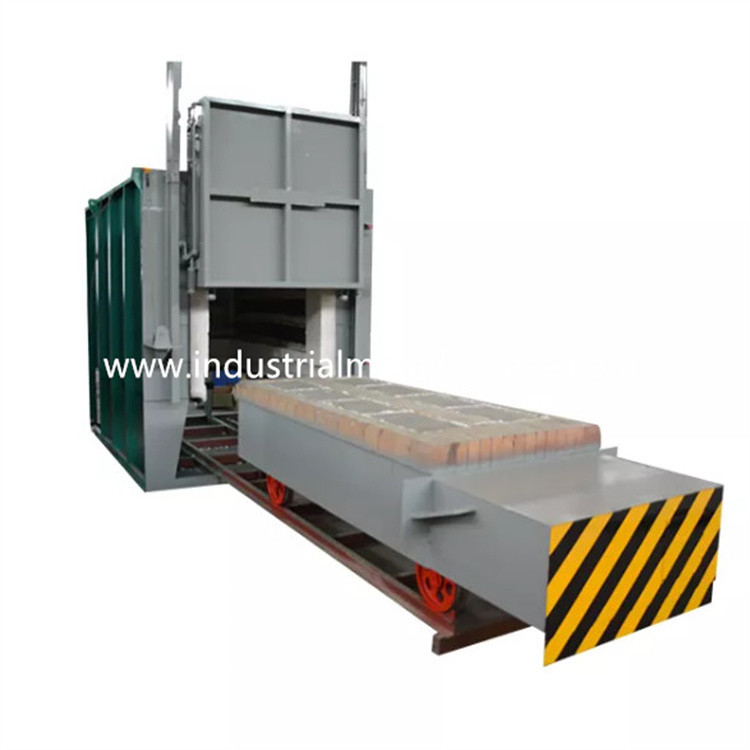

5000×2500×1500mmprzemysłIal elektryczna obróbka cieplna wózka
Piece ze sterowaniem PLC
1. Zastosowanie
Elektryczny piec paleniskowy RT3-600-12 jest używany głównie do
wyżarzanie i przesycanie elementów konstrukcji stalowych, stopowych
części i części ze stali nierdzewnej itp.
2.Główne parametry techniczne
| NIE. |
Przedmiot |
Parametry techniczne |
| 1 |
Moc znamionowa |
600KW (1-100%) regulowane |
| 2 |
Zasilacz |
380V, 3P, 50Hz |
| 3 |
Temperatura znamionowa |
1250℃
(Normalna temperatura pracy: 850-1200 ℃)
|
| 4 |
Szybkość wzrostu temperatury pieca bez obciążenia |
≤2,5 godziny |
| 5 |
Strefa kontrolna |
4 strefy |
| 6 |
Efektywny rozmiar roboczy |
5000 × 2500 × 1500 mm (dł. × szer. × wys.) |
| 7 |
Całkowity rozmiar pieca |
5800 × 3600 × 2950 mm (dł. × szer. × wys.)
Wysokość nie obejmuje wysokości ościeżnicy drzwi pieca
|
| 8 |
Całkowity rozmiar wózka |
6100 × 2600 × 950 mm (dł. × szer. × wys.) |
| 9 |
Powierzchnia podłogi, w tym wewnętrzna i zewnętrzna długość ruchu wózka |
12500*3000mm (dł.*szer.) |
| 10 |
Połączenie elementu grzejnego |
Ｙ |
| 11 |
Jednorodność temperatury |
±10℃ |
| 12 |
Dokładność pomiaru temperatury |
±1,5 ℃ |
| 13 |
Pobór mocy pieca bez obciążenia |
≤18% |
| 14 |
Metoda kontroli temperatury |
SCR, regulator PID;Kontroler temperatury Shimaden z interfejsem komunikacyjnym 485, ekranem dotykowym 10,1 cala (może rejestrować dane historyczne, proces przechowywania, eksport dysku U, zrzuty ekranu i inne funkcje, z alarmem przegrzania)
Ekran dotykowy + sterowanie PLC: ekran dotykowy jest podłączony do komputera klienta.Tryb komunikacji: interfejs Modbus tcp.Szafa sterownicza pieca przesyła dane w czasie rzeczywistym do komputera klienta, a komputer klienta może zdalnie sterować pracą i ogrzewaniem pieca.
|
| 15 |
wzrost temperatury powierzchni pieca |
＜45℃ |
| 16 |
Element grzewczy |
0Cr27AL7Mo2 (pasek) HRE |
| 17 |
Płyta czołowa wózka |
Cr25Ni20, grubość 30mm, stal żaroodporna |
| 18 |
Metoda ładowania |
Produkt ładowany na wózek, a następnie wózek wjeżdża do pieca |
| 19 |
Sposób otwierania drzwi pieca |
2-tonowy elektryczny wciągnik góra-dół, uszczelniony ciężarem własnym drzwi |
| 20 |
Metoda przemieszczania wózka |
Przez cykloidalny reduktor prędkości koła zębatego |
| 21 |
Siła napędowa wózka |
5,5 kW |
| 22 |
Wykładzina pieca |
Włókno ogniotrwałe o wysokiej temperaturze |
| 23 |
Ładowność |
10 ton |
3.Wprowadzenie strukturalne
Piec do obróbki cieplnej trzonu wózka RT3-600-12 składa się głównie z płaszcza pieca,
okładzina, system dociskania drzwi pieca i drzwi, wózek, element grzejny
i stałe urządzenie oraz system kontroli temperatury.
3.1 elektryczny układ sterowania
Kontrola temperatury: temperatura każdej strefy grzewczej metalowego pieca przemysłowego może być
sterowane oddzielnie.
Piec przyjmuje inteligentny regulator temperatury do kontrolowania temperatury, która ma
funkcja samodostrajania w celu obliczenia idealnego parametru PID i osiągnięcia stabilności temperatury.
Regulator temperatury ma funkcje alarmu nadmiernej temperatury i pary termicznej
ochrona przed złamaniem.
Piec trzonowy wózka ma 4 strefy kontroli temperatury do kontrolowania połączenia między
temperatura i ruchy silnika.Każda strefa jest ustawiona z alarmem nadmiernej temperatury.
Pętla grzewcza przyjmuje dwukierunkowy SCR i sterowanie wyzwalaczem.Moc jest regulowana
w sposób regulacji proporcjonalnej do czasu.
Układ uruchamiania sterowania jest układem wyzwalającym dużej mocy w komplecie z radiatorem i anemostatem
układ chłodzenia powietrzem.Jest też przełącznik powietrza.Pętla grzewcza wyposażona jest w amperomierz,
woltomierz, wskaźnik włączania/wyłączania elementu grzejnego, blokadę włączenia zasilania i bezpieczne uziemienie
środki.
Kontrola ruchu: System sterowania kontroluje głównie ruch drzwi góra-dół, drzwi
kompresja i ruch drzwi na zewnątrz.Również ruchy są z konieczności powiązane
zapewnić bezpieczeństwo eksploatacji.
