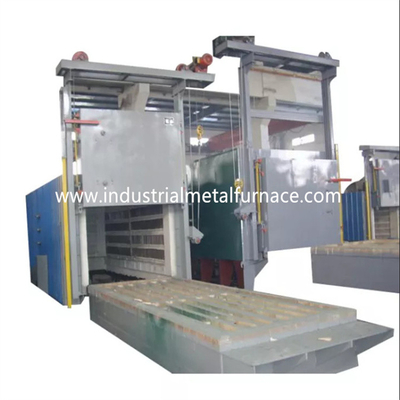

Piec do obróbki cieplnej Bogie Hearth 8000 × 2500 × 2000 mm Typ dna samochodu elektrycznego

3.Wprowadzenie strukturalne

Piec trzonowy RT3-1000-12 składa się głównie z pieca

płaszcz, okładzina, drzwi pieca i system dociskania drzwi, wózek jezdny, ogrzewanie

element i urządzenie stałe oraz system kontroli temperatury.

3.1 futronacepowłoka

Wykonana jest konstrukcja stalowa korpusu pieca dolnego samochodu

Stal o przekroju 10-14 # i blachy stalowe ≥3 mm.Boczny słupek i tył

filary wykonane są z profili stalowych i są wzmocnione profilami

usztywnienia stalowe.Ściana zewnętrzna pieca malowana 2 warstwami

podkłady i 2 warstwy lakieru nawierzchniowego.Kluczowa część pieca jest pomalowana

farbą żaroodporną.

3.2podkład

Korpus przemysłowego pieca do obróbki cieplnej jest zbudowany z systemu całkowicie włóknistego.

Zastosowanym materiałem okładzinowym są wysokiej jakości włókna aluminiowe umocowane za pomocą okrągłych elementów stalowych.

Włókna aluminiowe są wstępnie sprasowane w bloki (sprężenie grawitacyjne:

≥230Kg/m³), a następnie przymocowane do korpusu pieca za pomocą okrągłych części ze stali nierdzewnej.

Ta ogniotrwała konstrukcja okładziny ma zalety niskiej przewodności cieplnej,

silna zdolność przeciwwstrząsowa i przeciwerozyjna.Podszewka ma całkowitą grubość

350mm.Silikonowe włókno aluminiowe wytrzymuje maksymalną temperaturę 1300 ℃.

Łączniki światłowodowe wykonane są ze stali nierdzewnej.

3.3drzwi pieca i system drzwi góra-dół

Drzwi dolnego pieca samochodowego składają się z całkowicie włóknistej okładziny i stali

obudowa konstrukcji.Obudowa pieca wykonana jest z płyty 14 # i blachy stalowej 14 mm

rama drzwi.Drzwi są zbudowane z takich samych bloków z włókien krzemianowo-aluminiowych

dla korpusu pieca.Ogólna struktura pieca zachowuje swój kształt

Ogrzewany.

Sposób prowadzenia drzwi:Drzwi pieca są elektrycznie podnoszone do góry i

w dół za pomocą podnośnika.I jest uszczelniony ciężarem własnym drzwiczek pieca.

3,4 wózka

Wózek składa się z ramy wózka, kół, ogniotrwałego korpusu murarskiego, ciepła

wytrzymała płyta paleniska wózka, elementy grzejne i mechanizm napędowy wózka.

konstrukcja wózka: rama wózka wykonana jest z belki 18 # i stalowych płyt 14 mm.

Wózek mógł pracować przez długi czas bez deformacji przy pełnym obciążeniu.

koło: Koła wykonane są z odlewu staliwa ZG55#.Wał napędowy jest

wykonane ze stali 45 # i poddane obróbce cieplnej.Łożysko skrzyni biegów jest ciężkie

typ łożyska słupka, aby wytrzymać ciężar.W sumie jest 6 par kół i każda

koło ma średnicę 300mm.Wózek jest zmotoryzowany.A silnik napędowy jest wyposażony

w urządzenie zmniejszające prędkość hamowania w celu zmniejszenia bezwładności przy ruszaniu i zatrzymywaniu

ruch.Istnieją 2 wyłączniki krańcowe, aby uniknąć nadmiernego ruchu wózka.

nadwozie murarskie: Wózek jest zbudowany z ciężkiej kombinacji tlenku glinu

cegły ogniotrwałe, lekkie cegły ogniotrwałe i cegły odporne na ciepło.Uderzony

części i obszar nośny są zamurowane, zwłaszcza przy użyciu ciężkiego aluminium o wysokiej zawartości aluminium

cegły ogniotrwałe.Pozostaje również wolna przestrzeń na rozszerzanie się wykładziny ogniotrwałej po podgrzaniu.

płyta paleniska wózka: część odlewana ze stali żaroodpornej Cr25Ni20 o grubości 30 mm o max

temperatura pracy ≤1250 ℃.Może zapobiegać wpadaniu łusek do elementów grzejnych

gniazdo, które spowodowałoby zwarcie.

mechanizm poruszający wózkiem: Wózek ma metodę samoczynnego poruszania się.Napędy przekładni redukcyjnej

koło wózka do ruchu.Ruch wózka jest płynny i stabilny.

Uszczelnienie między drzwiami pieca, korpusem pieca i wózkiem: Uszczelnienie między drzwiami pieca

a korpus pieca przechodzi przez sprężynę.Uszczelnienie między wózkiem a piecem

korpus jest za pomocą miękkich cegieł o specjalnym kształcie i bloku z włókna bawełnianego.

3,5 grzałka

element grzejny: paski oporowe ze stopu spiralnego oporowego 0Cr27AL7Mo2 (HRE)

montowane są w 2 ścianach bocznych, ścianie tylnej, drzwiach pieca i dnie wózka.Opór

listwy są produkowane za pomocą specjalnych form i są instalowane w ścianie pieca za pomocą porcelany

paznokcie.I jest porcelanowa uszczelka między ścianą z włókna a paskami oporowymi

uniknąć zwarcia.Istnieje 6 stref grzewczych.Wszystkie wyprowadzane szynoprzewody wykonane są z φ16 0

Materiał Cr27AL7Mo2.

3.6 elektryczny układ sterowania

Kontrola temperatury: piec przyjmuje inteligentny regulator temperatury do sterowania

temperatura, która ma funkcję samodostrajania do obliczania idealnego parametru PID i

osiągnąć stabilność temperatury.Regulator temperatury posiada funkcje

alarm przegrzania i zabezpieczenie przed pęknięciem pary termicznej.

Piec posiada 6 stref regulacji temperatury do kontrolowania powiązań między

temperatura i ruchy silnika.Każda strefa jest ustawiona z alarmem nadmiernej temperatury.

Pętla grzewcza przyjmuje dwukierunkowy SCR i sterowanie wyzwalaczem.Moc jest

regulowane w sposób regulacji proporcjonalnej do czasu.

Układ uruchamiania sterowania jest układem wyzwalającym dużej mocy w komplecie z radiatorem i

system chłodzenia powietrzem.Jest też przełącznik powietrza.Pętla grzewcza wyposażona jest w amperomierz,

woltomierz, wskaźnik włączania/wyłączania elementu grzejnego, blokadę włączenia zasilania i bezpieczne uziemienie

środki.

Kontrola ruchu: System sterowania kontroluje głównie ruch drzwi góra-dół, drzwi

kompresja i ruch drzwi na zewnątrz.Również ruchy są z konieczności powiązane

zapewnić bezpieczeństwo eksploatacji.
