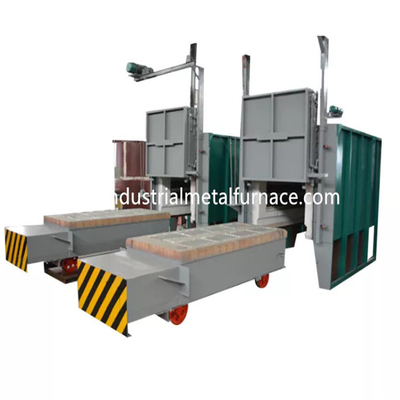

2200 × 1800 × 1000 mm Elektryczny piec do obróbki cieplnej do części metalowych ze staliwa wału

2200 × 1800 × 1000 mm Dostosowany elektryczny

Piec do obróbki cieplnej części metalowych ze staliwa szybowego

1. Zastosowanie

Elektryczny piec trzonowy RT-210-12 jest używany głównie do

obróbka cieplna elementów konstrukcji stalowych, części staliwnych, wałów

części prętów, wyroby ze stali narzędziowej itp.

2. Wprowadzenie strukturalne

Piec trzonowy RT-210-12 składa się głównie z pieca

korpus, okładzina, system dociskania drzwi pieca i drzwi, wózek,

element grzejny i system kontroli temperatury.

2.1 futronace ciało

Wykonana jest konstrukcja stalowa korpusu pieca dolnego samochodu

ze stali o przekroju 8-10 # i blach stalowych ≥3 mm.Boczny słupek i

tylne słupki są wykonane z kształtowników stalowych i są wzmocnione

stalowe usztywnienia segmentowe.Zewnętrzna ściana pieca jest pomalowana farbą

2 warstwy podkładu i 2 warstwy farby kryjącej.Kluczowa część ww

Piec jest pomalowany farbą żaroodporną.

2.2podkład

Korpus pieca do obróbki cieplnej evertic jest zbudowany w całości z włókna.

Zastosowanym materiałem okładzinowym są wysokiej jakości włókna aluminiowe umocowane za pomocą okrągłych elementów stalowych.

Włókna aluminiowe są wstępnie sprasowane w bloki (sprężenie grawitacyjne:

≥230Kg/m³), a następnie przymocowane do korpusu pieca za pomocą okrągłych części ze stali nierdzewnej.

Ta ogniotrwała konstrukcja okładziny ma zalety niskiej przewodności cieplnej, mocnej

zdolność przeciwwstrząsowa i przeciwerozyjna.Podszewka ma całkowitą grubość 325 mm.

Silikonowe włókno aluminiowe wytrzymuje maksymalną temperaturę 1260 ℃.The

materiał okrągłych stalowych części mocujących to 1Cr13.

2.3drzwi pieca i system drzwi góra-dół

Drzwi pieca do obróbki cieplnej składają się z wyściółki wykonanej w całości z włókien

i obudowa konstrukcji stalowej.Ościeżnica wykonana jest z blachy stalowej o grubości 10 mm i

Stalowy profil 12 mm.Drzwi są zbudowane z bloków z włókien krzemianowo-aluminiowych

jak w przypadku korpusu pieca.Ogólna struktura pieca zachowuje swój kształt

podczas podgrzewania.

Sposób prowadzenia drzwi:Drzwi pieca są podnoszone elektrycznie w górę iw dół

za pomocą podnośnika.I jest uszczelniony ciężarem własnym drzwi pieca.

2,4 wózek

Wózek składa się z ramy wózka, kół, korpusu z cegły ogniotrwałej, żaroodpornej

płyta czołowa wózka, elementy grzejne i mechanizm napędowy wózka.

konstrukcja wózka: rama wózka wykonana jest z belki 14 # i stalowych płyt 12 mm.Wózek

może pracować przez długi czas bez deformacji przy pełnym obciążeniu.

koło: Koła wykonane są z odlewu staliwa ZG55#.Wał napędowy jest wykonany

ze stali 45 # i jest poddawany obróbce cieplnej.Łożysko skrzyni biegów to słupek typu ciężkiego

łożysko do udźwignięcia ciężaru.W sumie są 2 pary kół, a każde koło ma średnicę

300 mm.Wózek jest zmotoryzowany.A silnik napędowy jest wyposażony w prędkość hamowania

urządzenie redukujące w celu zmniejszenia bezwładności przy uruchamianiu i zatrzymywaniu ruchu.Są 2 limity

przełączniki, aby uniknąć nadmiernego ruchu wózka.

korpus do murowania: wózek jest zbudowany z ciężkiej kombinacji cegieł ogniotrwałych o wysokiej zawartości tlenku glinu,

lekkie cegły ogniotrwałe i cegły termoodporne.Korpus murarski wózka posiada

szczelina montażowa elementów grzejnych dla łatwego montażu elementów grzejnych.Uderzony

części i obszar nośny są zamurowane, zwłaszcza za pomocą ciężkiego materiału ogniotrwałego o wysokiej zawartości aluminium

cegły.Pozostaje również wolna przestrzeń na rozszerzanie się wykładziny ogniotrwałej po podgrzaniu.

płyta czołowa wózka: część odlewana ze stali żaroodpornej Cr25Ni20Si2 o grubości 30 mm o maksymalnej wydajności roboczej

temperatura ≤1200 ℃.Może zapobiegać wpadaniu łusek do szczeliny elementu grzejnego

utworzyłoby zwarcie.

mechanizm poruszający wózkiem: Wózek ma metodę samoczynnego poruszania się.Napędy przekładni redukcyjnej

koło wózka do ruchu.Ruch wózka jest płynny i stabilny.

Uszczelnienie między drzwiami pieca, korpusem pieca i wózkiem: Uszczelnienie między drzwiami pieca

a korpus pieca ma ciężar własny drzwi pieca.Uszczelnienie między wózkiem a

korpus pieca przechodzi przez miękkie cegły o specjalnym kształcie i blok z włókna bawełnianego.

2.5 grzałka

Element grzejny: Paski oporowe ze stopu oporowego w kształcie spirali 0Cr27AL7Mo2 są

montowany w 2 ścianach bocznych.Taśmy oporowe są produkowane w specjalnych formach i

mocowane są w ścianie pieca za pomocą gwoździ porcelanowych.A między nimi jest porcelanowa uszczelka

ściankę włókna i paski oporowe, aby uniknąć zwarcia.Istnieją 2 strefy grzewcze.

Wszystkie szynoprzewody wyprowadzane wykonane są z materiału φ16 0Cr27AL7Mo2.

2.6 układ sterowania elektrycznego

Kontrola temperatury: piec do obróbki cieplnej przyjmuje inteligentny regulator temperatury do sterowania

Temperatura, która ma funkcję samodostrajania, aby obliczyć idealny parametr PID i osiągnąć

stabilność temperatury.Regulator temperatury posiada funkcje alarmu przegrzania

i zabezpieczenie przed pęknięciem pary termicznej.

Piec ma 2 strefy regulacji temperatury do sterowania powiązaniem między

temperatura i ruchy silnika.Każda strefa jest ustawiona z alarmem nadmiernej temperatury.

Pętla grzewcza przyjmuje dwukierunkowy SCR i sterowanie wyzwalaczem.Moc jest regulowana

w sposób regulacji proporcjonalnej do czasu.

Układ uruchamiania sterowania jest układem wyzwalającym dużej mocy w komplecie z radiatorem i

system chłodzenia powietrzem.Jest też przełącznik powietrza.Pętla grzewcza wyposażona jest w amperomierz,

woltomierz, wskaźnik włączania/wyłączania elementu grzejnego, zabezpieczenie przed blokadą włączenia i sejf

środki uziemiające.

Kontrola ruchu: System sterowania kontroluje głównie ruch drzwi góra-dół, drzwi

kompresja i ruch drzwi na zewnątrz.Również ruchy są z konieczności powiązane

zapewnić bezpieczeństwo eksploatacji.

3.Główne parametry techniczne
