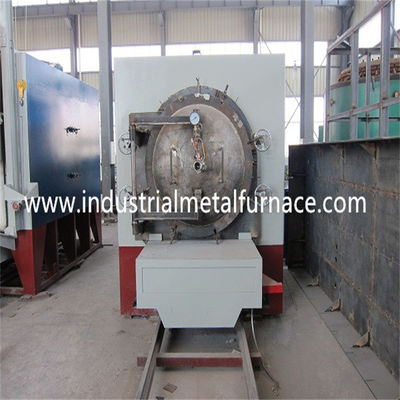

Piec próżniowy do obróbki cieplnej 850 stopni typu wózka

1.Aplikacja

Piec próżniowy do obróbki cieplnej typu wózkowego jest okresowym elektrycznym piecem oporowym, który służy głównie do obróbki cieplnej i ogrzewania ogólnych małych i średnich części metalowych lub stopowych w gazie azotowym poniżej 850 ℃.Ma zalety jednolitej temperatury pieca, prostej konstrukcji, prostej obsługi i niskiego zużycia energii.

2.Parametry techniczne

1. moc znamionowa 45KW

2Napięcie znamionowe 380V, 3-fazowe, 50Hz

3. temperatura znamionowa 850 ℃

4Wymiar roboczy (długość, szerokość i wysokość) 1000×800×600mm;

5Sposób podłączenia elementu grzejnego: Y;

6. tryb regulacji temperatury: regulacja PID;

7. jednolitość temperatury pieca ≤± 10 ℃;

8. wzrost temperatury ściany zewnętrznej po stronie pieca ≤ 40 ℃;

9. czas nagrzewania pustego pieca ≤ 2H;

10. moc strat w pustym piecu ≤ 18%;

11. stopień próżni 0,001 Torr;

12Pompa próżniowa: wysokiej jakości marka chińska;

3. Warunki usługi

3.1 użytkowanie w pomieszczeniach;

3.2 Nie ma przewodzącego pyłu, gazów wybuchowych ani gazów żrących, które mogą poważnie uszkodzić metal i izolację wokół;

3.3 Brak widocznych wibracji i turbulencji.

4.Wprowadzenie do struktury

Struktura tej serii elektrycznego pieca do obróbki cieplnej składa się z płaszcza pieca, wykładziny pieca, elementów grzejnych, dolnej płyty pieca, urządzenia drzwi pieca i układu sterowania.

Płaszcz pieca do obróbki cieplnej jest przyspawany do płaszcza skrzynkowego z kształtownikiem stalowym i blachą stalową, a piec ma konstrukcję ceglaną.Szczelina między piecem a płaszczem pieca jest wypełniona odpornym na wysokie temperatury materiałem sypkim z włókien i ziemi okrzemkowej w celu izolacji cieplnej i zachowania ciepła.

Element grzejny umieszczony jest po obu stronach pieca za pomocą drutu oporowego ocr25al5.Element grzejny wyprowadzony jest z korpusu pieca przez drążek wyprowadzający i połączony z zasilaczem.

Pokrywa pieca: wyposażona jest w króciec wyciągu powietrza (wraz z zaworem ręcznym), zawór do napompowania (wraz z zaworem ręcznym), króciec wylotowy (wraz z zaworem ręcznym), wskaźnik ciśnienia w piecu oraz zawór bezpieczeństwa.

Zbiornik muflowy pieca próżniowego: jest spawany ze stali nierdzewnej. Górna powierzchnia końcowa jest osadzona w azbestowym pierścieniu uszczelniającym, który jest osadzony w pokrywie pieca.Na obwodzie górnej powierzchni czołowej zainstalowane są ręczne śruby zaciskowe, które służą do połączenia pokrywy pieca i zbiornika w jedno, zapewniając szczelność w zbiorniku.

System próżniowy: Piec i urządzenie do obróbki cieplnej wykorzystują mechaniczną pompę próżniową z obrotową łopatką 2x, która jest wyposażona w wąż próżniowy i szybkie połączenie.Patrz instrukcja pompy próżniowej, aby zapoznać się z budową i wymaganiami eksploatacyjnymi pompy próżniowej.

W górnej części pieca znajduje się otwór na termoparę.Podczas użytkowania termopara jest wkładana do pieca, aby kontrolować temperaturę roboczą pieca za pośrednictwem szafy sterowniczej pieca elektrycznego.
