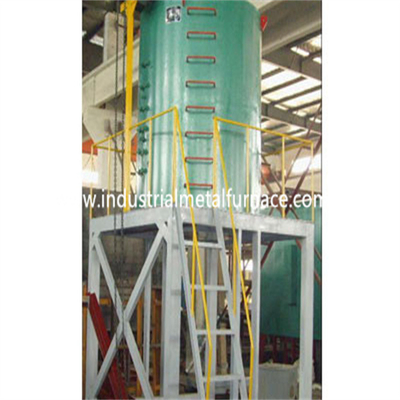

Piec do szybkiego hartowania typu pionowego Proces obróbki cieplnej T6 do felg aluminiowych

1. Przegląd

Piec do hartowania ze stopu aluminium o wymiarach 1500 x 2000 mm może być stosowany do stałego roztworu stopu aluminium i hartowania.Ten piec do szybkiego hartowania do obróbki cieplnej jest okresowym piecem oporowym, który jest używany głównie do szybkiego hartowania, odpuszczania i innej obróbki w roztworze stałym odlewów ze stopów aluminium.

Obrabiane przedmioty pieca do obróbki cieplnej przyjmują operację zawieszania, z dobrym stanem cyklu cieplnego i jednolitą temperaturą.

Po zakończeniu nagrzewania i trzymania przedmiot może w ciągu 12 sekund szybko spaść z pieca do środka hartowniczego w basenie, a jakość obróbki hartowniczej jest wysoka.

System kontroli temperatury przyjmuje tyrystor wyzwalający przez zero PID i wysoką precyzję Shanghai Guolong z inteligentnym miernikiem kontroli temperatury, piec ma dobrą stabilność i alarm nadmiernej temperatury, aby zapewnić normalne funkcjonowanie pieca.

Każda część przekładni mechanicznej pieca do obróbki cieplnej T6 przyjmuje sterowanie i działanie blokujące.

2. Główne parametry techniczne

(1) Moc znamionowa: 160kW ± 10%

(2) Napięcie znamionowe: 380 V 3 P 50 Hz

(3) Temperatura znamionowa: 650 ℃

(4) Tryb regulacji temperatury: sterowanie PID

(5) Liczba stref grzewczych: 1 sposób podłączenia strefy: Y

(6) Jednolitość temperatury pieca: ≤± 5 ℃

(7) Dokładność regulacji temperatury: ± 1,5 ℃

(8) Efektywny rozmiar obszaru roboczego: Φ1500 × 2000mm

(9) Czas przejścia hartowania: ≤ 12s (otwarcie drzwi pieca do przedmiotu wpadającego do wanny hartowniczej)

(10) Czas nagrzewania pustego pieca: ≤ 2H

(11) Moc strat w pustym piecu: ≤ 28 kW

(12) Moc wentylatora: 4kw

(13) Silnik podnoszenia ładunku: silnik dwubiegowy (14) Temperatura ściany zewnętrznej po stronie pieca: ≤ 35 ℃

(15) Koszyk: 1 zestaw

3.Wprowadzenie do struktury

Konstrukcja elektrycznego pieca oporowego do obróbki cieplnej składa się z pieca grzewczego, mechanizmu podnoszącego, mechanizmu hartowania, układu sterowania itp.

3.1 Piec grzewczy

Rama płaszcza korpusu pieca jest spawana ze stali profilowanej, a ściana wewnętrzna jest spawana z płyty ze stali nierdzewnej żaroodpornej 1Cr18Ni9Ti.

Element grzejny do szybkiego hartowania pieca do obróbki cieplnej jest wciśnięty w taśmę ze stopu 0cr25a15, nałożony na izolacyjną rurkę porcelanową i przymocowany do wewnętrznej komory korpusu pieca za pomocą okrągłej stali nierdzewnej.

Urządzenie do cyrkulacji gorącego powietrza składa się z wentylatora i płyty prowadzącej powietrze.Wentylator jest umieszczony na górze korpusu pieca, a wentylator jest wykonany ze stali żaroodpornej 1Cr18Ni9Ti w łopatki wentylatora promieniowego. Płyta prowadząca powietrze jest wykonana ze stali żaroodpornej 1Cr18Ni9Ti i jest zamocowana na piec przez kilka prętów nośnych.Taśma oporowa jest owinięta wewnątrz, a ciepło emitowane przez taśmę oporową jest cyrkulowane termicznie przez system cyrkulacji gorącego powietrza, aby temperatura w piecu była jednolita. Urządzenie wentylacyjne jest wykonane zgodnie z objętością pieca do obróbki cieplnej T6 i wymuszonym gorącym powietrzem cyrkulacja w celu spełnienia wymagań jednolitej temperatury pieca.

Rama podstawy służy do załadunku części pieca i jest spawana ze stalą profilową.

Powłoka drzwiczek pieca jest spawana ze stali, a wykładzina jest całkowicie włóknista.

Uszczelnienie między drzwiami pieca a korpusem pieca przyjmuje do pracy reduktor ślimakowy, a automatyczne uszczelnienie bezwładnościowe jest wykonywane po jego umieszczeniu.

Elektryczny piec oporowy wyposażony jest w wózek załadunkowy.

3.2 mechanizm podnoszący

Mechanizm podnoszący składa się z wciągarki, ramy załadowczej, łańcucha podnoszącego, koła tocznego itp.

3.3 system sterowania

System kontroli temperatury wykorzystuje tyrystor wyzwalający przez zero PID i inteligentny miernik Shanghai Guolong do kontroli temperatury.Posiada funkcję alarmu nadmiernej temperatury, aby zapewnić, że temperatura przedmiotu obrabianego nie wzrośnie.

Mechaniczne części transmisyjne elektrycznego pieca do obróbki cieplnej przyjmują sterowanie blokujące.
