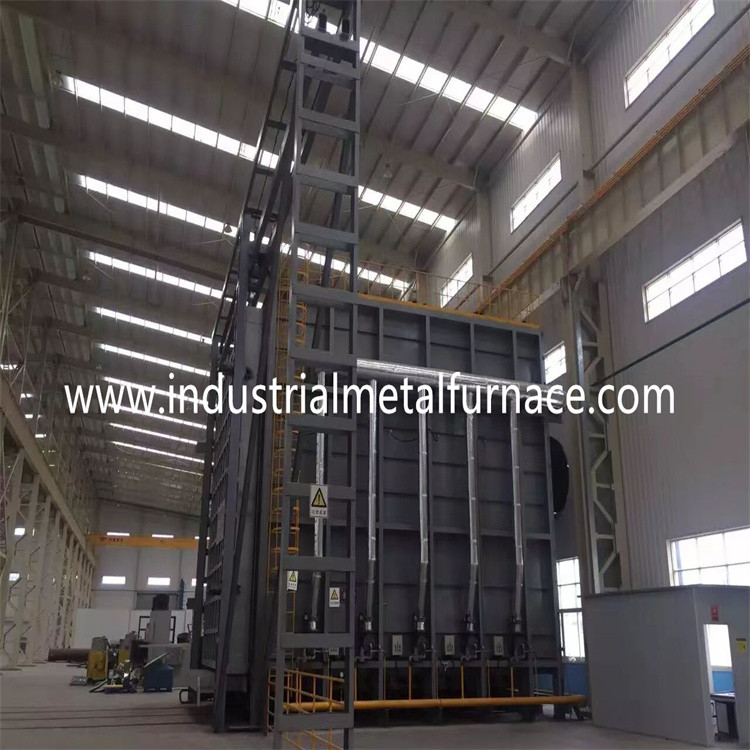

Piec do obróbki cieplnej gazu ziemnego o wysokiej temperaturze roboczej Piec dolny samochodu

1. Pracamechanizm

Piec wózkowy jest piecem okresowym.Konstrukcja pieca dolnego samochodu: dno pieca to ruchomy wózek.

Przed nagrzaniem wózek jest ładowany na zewnątrz pieca, a elementy robocze umieszczane są na żelazku podporowym, a następnie wózek jest wciągany do pieca przez mechanizm trakcyjny w celu podgrzania.Po podgrzaniu wózek jest wyciągany z pieca przez mechanizm trakcyjny w celu rozładunku.Lub użyj dźwigu, aby podnieść ogrzany przedmiot do sprzętu kuźniczego w celu przetworzenia.


2. Parametry techniczne

3. Wprowadzenie do struktury
  Płaszcz tej serii pieca elektrycznego jest spawany z blachą stalową i stalą kształtową, a dno korpusu pieca jest połączone z szyną świetlną wózka.Użytkownicy nie potrzebują podstawowej instalacji, wystarczy położyć ją na płaskim podłożu cementowym.

3.1 korpus pieca;

Konstrukcja stalowa korpusu pieca wykonana jest ze stali 8#-12#U i blach stalowych.

3.2 wykładzina pieca

Materiałem wykładziny jest zagęszczony blok z włókna ogniotrwałego o wysokiej zawartości aluminium 1200 ℃.Grubość wysokotemperaturowej warstwy ogniotrwałej wynosi 355mm.

3.3 wózek

Wózek składa się z materiału utrwalającego ciepło, ramy wózka i mechanizmu jezdnego.Warstwa ogniotrwała podzielona jest na 3 podwarstwy, tj. I górną warstwę cegły wysokoglinowej oraz II i III warstwę z obiema cegłami z gliny jasnej.

3.4 uszczelnianie

Uszczelnienie między wózkiem a korpusem pieca wykorzystuje blok uszczelniający z włókna ogniotrwałego, który jest dociskany przez dźwignię cylindra elektrycznego i działa w połączeniu z cylindrem elektrycznym drzwi pieca.

3.5 drzwi pieca

Drzwi pieca składają się z wykładziny w całości z włókien oraz płaszcza konstrukcji stalowej.Drzwi są zbudowane z bloków z prasowanego włókna krzemianowo-aluminiowego, takich samych jak w przypadku korpusu pieca.

3.6 system spalania

System spalania składa się z palników szybkoobrotowych Krom, proporcjonalnego systemu sterowania spalaniem, zaworu gazowego, zaworu elektromagnetycznego, skrzynki sterowniczej palnika itp.

3.7 system sterowania

Szafa sterownicza jest sterowana za pomocą przycisku elektrycznego, a urządzenie zapobiegające przewróceniu jest zainstalowane, aby zapewnić wygodne użytkowanie.

Uwaga: Piec do systemu obróbki cieplnej przyjmuje energooszczędną bawełnę z włókien jako wyściółkę pieca, a efekt oszczędzania energii jest bardziej oczywisty, do około 30%.
