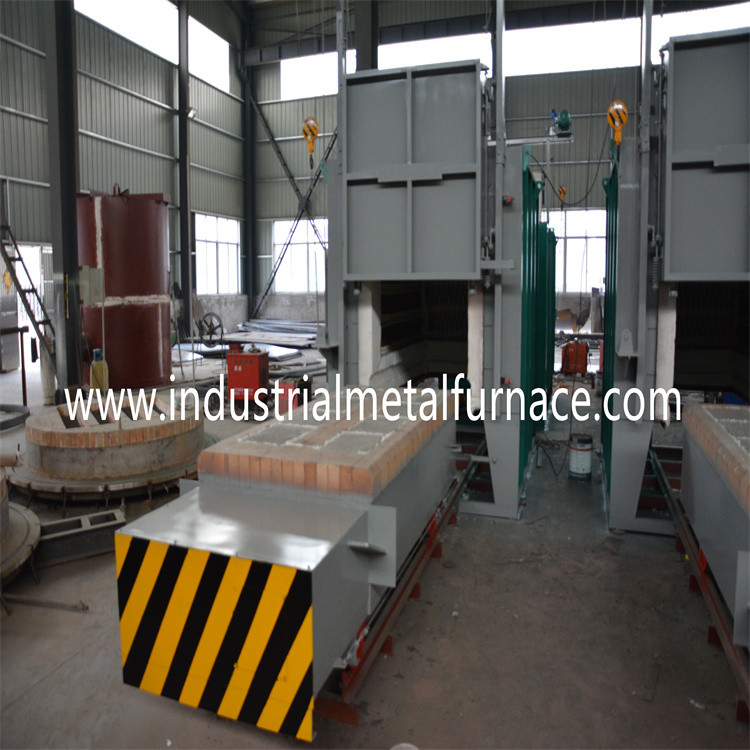

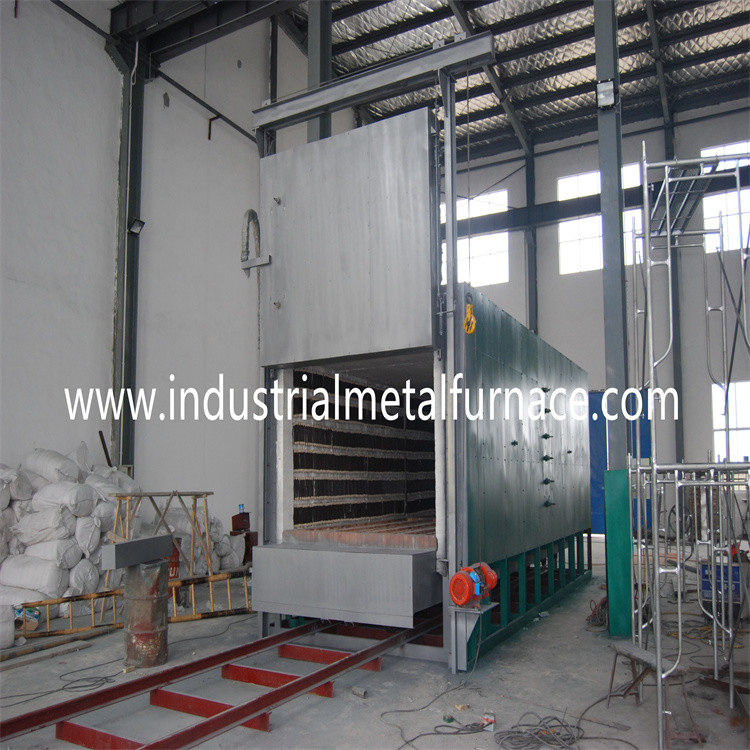

Piec do obróbki cieplnej dna samochodu z oporem elektrycznym typu ogniotrwałego do procesu borowania

1.Stan pracy pieca

1.1 Wysokość nie może przekraczać 1000 metrów.
1.2 Temperatura otoczenia mieści się w zakresie 5-40 ℃.
1.3 Średnia miesięczna wilgotność względna w obszarze użytkowania nie może przekraczać 90%.
1.4 Nie ma przewodzącego pyłu, gazów wybuchowych ani gazów żrących, które mogą poważnie uszkodzić metal i izolację wokół.
1.5 Nie ma wyraźnych wibracji i turbulencji.

2. Podszewka pieca

Wykładzina pieca jest konstrukcją w pełni włóknistą, zbudowaną z wysokiej jakości standardowych włókien ogniotrwałych mocowanych za pomocą okrągłych elementów stalowych.Włókna aluminiowe są wstępnie sprasowane w bloki (ciężar kompresji: ≥230 kg/m³), a następnie przymocowane do korpusu pieca za pomocą okrągłych części ze stali nierdzewnej.Ta struktura wykładziny ogniotrwałej ma zalety niskiej przewodności cieplnej, silnej odporności na wstrząsy i odporności na erozję.Podszewka ma całkowitą grubość 330mm.Włókno krzemianowo-aluminiowe wytrzymuje maksymalną temperaturę 1200 ℃.Łączniki z włókna wykonane są ze stali nierdzewnej.

3.Element grzewczy

element grzejny: The0Cr21glin6Nboporowe spiralne paski oporowe ze stopumontowane są w 2 ścianach bocznych, ścianie tylnej, drzwiach pieca i dnie wózka.Listwy oporowe są produkowane w specjalnych formach i mocowane w ścianie pieca za pomocą gwoździ porcelanowych.Pomiędzy ścianą z włókna a paskami oporowymi znajduje się porcelanowa uszczelka, aby uniknąć zwarcia.Istnieje 5 stref grzewczych.Wszystkie wyprowadzone szyny są wykonane zφ16 0Cr21glin6Nbmateriał.

4.elektryczny system sterowania,

Kontrola temperatury: piec przyjmuje inteligentny regulator temperatury Shimaden do kontrolowania temperatury, który ma funkcję samostrojenia w celu obliczenia idealnego parametru PID i uzyskania stabilności temperatury.Regulator temperatury posiada funkcje alarmu nadmiernej temperatury i ochrony przed uszkodzeniem pary termicznej.

Piec posiada 5 stref kontroli temperatury do kontrolowania powiązania między temperaturą a ruchami silnika.Każda strefa ma ustawiony alarm przekroczenia temperatury.

A. Zgodnie z wymaganiami procesu, program wzrostu temperatury jest ustawiany w inteligentnym przyrządzie i dystrybuowany do każdej strefy temperatury w celu kontroli.Wywołaj i edytuj odpowiedni proces, wyślij sygnały do ​​niższego poziomu i zbierz temperaturę każdej strefy z górnego instrumentu.

B. Gdy główne zasilanie jest włączone do pracy, urządzenie normalnie steruje piecem elektrycznym zgodnie z procesem programu ustawionym w inteligentnym instrumencie.

(2) Sterowanie mocą: przyjmuje system wyzwalania dużej mocy, wyposażony w chłodnicę i pełny zestaw układu chłodzenia powietrzem.Każda grupa elektrycznych elementów grzejnych powinna być wyposażona w amperomierz, woltomierz i wskaźnik włączenia/wyłączenia elektrycznych elementów grzejnych, z blokadą zasilania i bezpiecznymi środkami uziemiającymi w celu zapewnienia bezpiecznego użytkowania.Podnoszenie drzwi pieca i przemieszczanie wózka są realizowane w szafie sterowniczej.Istnieje niezawodna blokada elektryczna pomiędzy każdym działaniem i włączeniem zabezpieczenia blokady z elektrycznym systemem ogrzewania.
