Elektryczne piece do obróbki cieplnej w kąpieli solnej i sprzęt do części metalowych
1.Aplikacja
Zewnętrznie ogrzewany piec do kąpieli solnej jest piecem typu okresowego stosowanym do obróbki cieplnej części metalowych,
takie jak hartowanie, wyżarzanie, odpuszczanie, normalizowanie, ogrzewanie bez utleniania i nawęglanie itp.
2.Parametry techniczne pieca do obróbki cieplnej
| NIE. |
Przedmiot |
Specyfikacja |
| 1 |
Model |
RYG-90-7 |
| 2 |
Moc znamionowa |
90KW + 5% (regulacja 1-100%) |
| 3 |
Napięcie znamionowe |
380 V, 3 fazy, 50 Hz |
| 4 |
Temperatura znamionowa |
800 ℃ |
| |
Temperatura pracy |
750℃ |
| 5 |
Połączenie elementu grzejnego |
Y |
| 6 |
Metoda kontroli temperatury |
SCR, regulacja PID, alarm przekroczenia temperatury |
| 7 |
Strefa kontroli temperatury |
1 strefa kontrolna + jeden punkt wewnątrz komory pieca do pomiaru temperatury |
| 8 |
Efektywny rozmiar roboczy |
Φ900*1000mm
(średnica wewnętrzna tygla * głębokość wewnętrzna)
|
| 9 |
Dokładność kontroli temperatury |
±2℃ |
| 10 |
Jednorodność temperatury |
±10℃ |
| 11 |
Pusty piec traci moc |
≤18% |
| 12 |
Wzrost temperatury powierzchni pieca |
≤40℃ |
| 13 |
Strona grzewcza |
Ogrzewanie z czterech stron |
3.piecstruktura

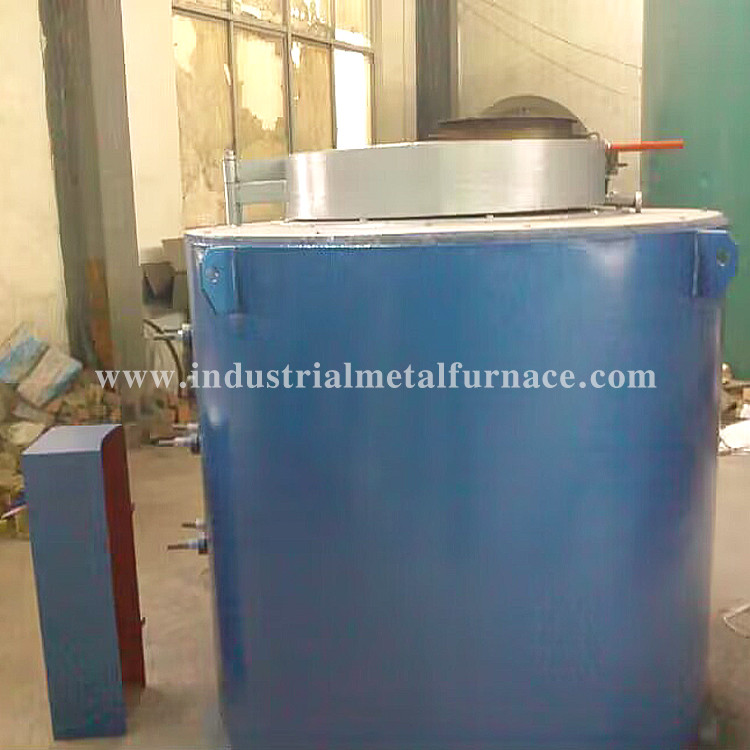

Piec do kąpieli solnej składa się z płaszcza pieca, tygla i systemu kontroli temperatury.
Skorupa pieca
Płaszcz pieca do obróbki cieplnej jest spawany stalą kanałową i stalą kątową.Zewnętrzna płyta płaszcza wykonana jest ze stali Q235,
który ma cechę solidnej, niezawodnej, dobrej ogólnej wytrzymałości i niełatwej do odkształcenia.Okładzina pieca przyjmuje
włókno ogniotrwałe o grubości 300mm.Dolna podszewka przyjmuje 1,3 g / cm3 cegły ogniotrwałej i ciężkich cegieł
dla wrażliwego obszaru.Warstwa izolacyjna przyjmuje krzemianowo-aluminiowe włókno ogniotrwałe, a zewnętrzna warstwa izolacyjna przyjmuje płytkę z ziemi okrzemkowej i azbestu.

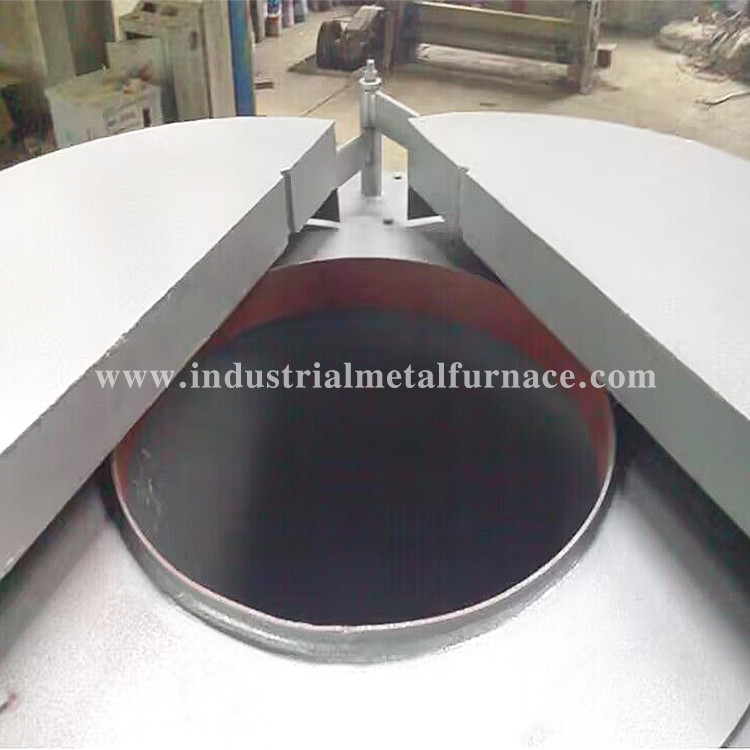

Tygiel
Tygiel wykonany jest z blachy nierdzewnej 316L (0Cr17Ni12Mo2) o grubości 10 mm.Służy do zapobiegania stopionej soli
infiltracja w warstwę ocieplenia i rowek solny.Gdy rowek solny jest uszkodzony, można go wyjąć w celu naprawy.
Element grzewczy
Element grzejny przyjmuje pas oporowy 0Cr25AL5.Element grzejny jest umieszczony wokół korpusu pieca tzw
aby tygiel mógł być równomiernie nagrzany.Dno pieca przyjmuje cegły ogniotrwałe.
System sterowania
W głównej szafie sterowniczej zastosowano szafę kombinowaną typu pionowego GGD.Elektryczny panel sterowania składa się z amperomierza, woltomierza, regulatora temperatury, rejestratora temperatury i przełączników sterujących.
4.Zakres dostawy
| NIE. |
Przedmiot |
ilość |
| 1 |
Korpus pieca |
1 zestaw |
| 2 |
Tygiel żaroodporny ze stali nierdzewnej 316L |
1 kawałek |
| 3 |
Element grzewczy |
1 zestaw |
| 4 |
System sterowania |
1 zestaw |
| 5 |
Termoelement |
2 zestawy |
