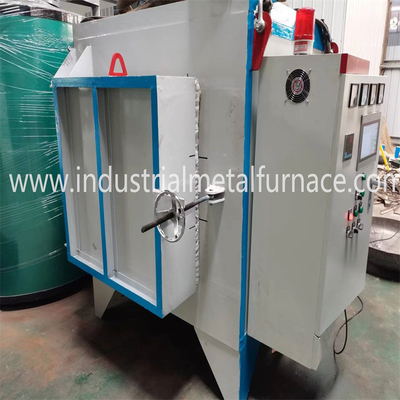

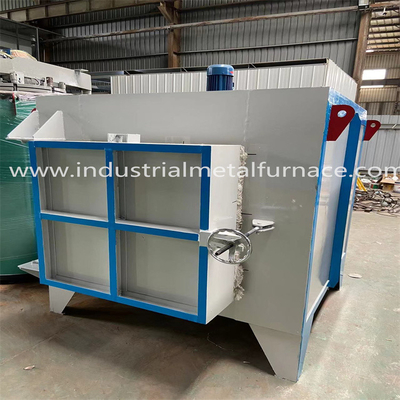

Piekarnik typu elektrycznej skrzynki do obróbki cieplnej średnich lub małych części metalowych lub stopowych

1. Wniosek

Elektryczny pieczar RX3-25-12 jest głównie stosowany do obróbki cieplnej średnich lub małych części metalowych lub stopowych.

2Główne parametry techniczne

3. Wprowadzenie strukturalne

Piekarnik RX3-25-12 składa się głównie z korpusu pieca, podszewki, drzwi pieca, elementu grzewczego i systemu regulacji temperatury.

3.1 futrociało naci

Stalowa konstrukcja korpusu pieca wykonana jest z stali sekcjonalnej 6-8# i płyt stalowych 3-12mm.i są wzmocnione sekcjonalnymi oprawami stalowymi. Zewnętrzna ściana pieca jest pomalowana 2 warstwami pierwotnych i 2 warstwami farby powłokowej.

3.2 podszewka

Korpus pieca typu pudełkowego jest zbudowany z ogniotrwałych cegieł i włókien.Włókna aluminiowe są wstępnie kompresowane w bloki (grawitacja kompresyjna: ≥ 235 kg/m³Ta ogniotrwała konstrukcja wyściółki ma zalety niskiej przewodności cieplnej, silnej odporności na wstrząsy i przeciwerozji.Włókna mają całkowitą grubość 325 mmWłókno silikatowe aluminiowe jest odporne na maksymalną temperaturę 1250°C.

3.3 drzwi pieca i system drzwi do góry w dół

Drzwi do pieca typu pudełkowego składają się z podszewki całkowicie z włókien i stalowej konstrukcji.Wyściółka drzwi jest wysokiej temperatury włókna bloki, które są takie same jak pieca ciała wyściółki. Całkowita struktura pieca utrzymuje swój kształt podczas ogrzewania. Drzwi otwierają się bocznie. Drzwi otwiera się ręcznie na bok.

3.4 dno pieca:

Podłoga pieca składa się z ogniotrwałej murówki, 30 mm grubości płyty powierzchniowej Ni7N. Podłoga nośna jest płaska.W celu zapewnienia nośności i ochrony żywotności przewodu piecowego nakładana jest warstwa stali odpornej na ciepło.

Podszewka dolna: podszewka kompozytowa wykonana jest z pierwszorzędnych ogniotwórczych cegieł o wysokiej zawartości tlenu aluminiowego, lekkiej ogniotwórczej cegieł, izolacyjnych cegieł itp.Na podszewce budowane są rowuchy instalacyjne elementów grzewczych, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structurePodczas produkcji zostawia się złącza rozszerzające, aby zapobiec rozszerzeniu się wyściółki i jej uszkodzeniu podczas podgrzewania.

3.5 element grzewczy

element grzewczy: paski oporowe ze stopu 0Cr27AL7Mo2 są zamontowane w lewej i prawej ścianie, na dnie pieca i na dnie pieca.

3.6 układ sterowania elektrycznego

Kontrolka temperatury: do kontroli temperatury przyjmuje się kontrolę PID, przy użyciu inteligentnego kontrolera temperatury Shimaden.można osiągnąć optymalną kontrolę każdej strefy temperaturyDzięki funkcji samonadzoru online można obliczyć optymalne parametry PID pieca w celu osiągnięcia idealnej stabilności temperatury.

System ten kontroluje temperaturę pieca do obróbki cieplnej.

Zgodnie z wymaganiami procesu, po ustawieniu w inteligentnym regulatorze temperatury, jest przypisany do strefy kontroli temperatury.przesyłać sygnały do niższego poziomu, a następnie zbierać dane o temperaturze z przyrządu na górnym poziomie w każdym obszarze.

Po włączeniu zasilania głównego urządzenie będzie sterować piecem elektrycznym zgodnie z ustawieniami w inteligentnym urządzeniu.

System sterowania mocą: system sterowania przyjmuje silny system uruchamiania, wyposażony w grzejnik i kompletny system chłodzenia powietrzem.Zestaw z automatycznym przełącznikiem powietrza do ochrony wtórnej. Każda grupa elektrycznych elementów grzewczych jest wyposażona w amperometr, voltometr oraz wskaźnik włączenia/wyłączenia dla elektrycznych elementów grzewczych,z mocą na zabezpieczenie blokady i zabezpieczenia uziemienia w celu zapewnienia bezpiecznego użytkowania.

4składniki pochodzenie

5. Instalacja

Pieczarnia musi być zainstalowana przez klienta, a dostawca dostarcza instrukcję obsługi w języku angielskim,wsparcie online i wytyczne dla klientów ze względu na obecną sytuację epidemiologiczną na całym świecie.

6- Usługa posprzedażowa

W okresie gwarancji uszkodzenia są naprawiane lub wymieniane, jeśli są spowodowane wadami produkcyjnymi.Kupujący jest obciążony określoną stawką, jeśli szkody zostały spowodowane przez samego kupującego..
