Typ pieca do obróbki cieplnej z otworami

Piece do obróbki cieplnej typu otworu

1. Przegląd

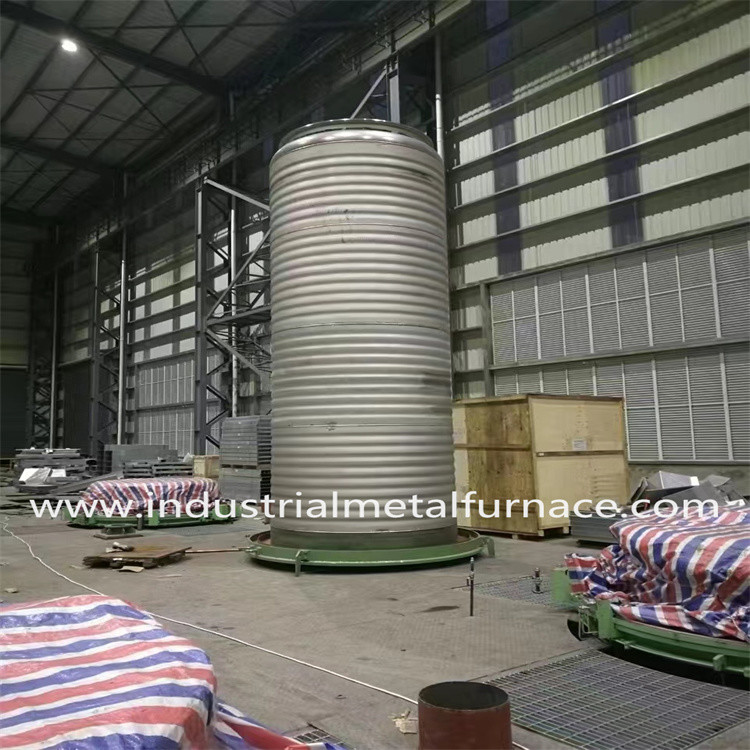

RQ₃seryjny wysokotemperaturowy piec grobowy (zwany dalej "piecem elektrycznym") jest

Ogród oporowy typu okresowego działania. Temperatura nominalna wynosi 1200°C, a piec jest pionowa

pokrywa pieca jest hydraulicznie rozdzielona, a piec jest otoczona pasami oporu.

Pasy oporowe umieszczone są na dnie pieca, a płytka dolna pieca umieszczona jest na górze.

W piecu znajduje się pierścień ochronny ze stali nierdzewnej, aby zapobiec zderzeniu obrabiarki z piecem

Przemysłowy piec elektryczny jest odpowiedni do wysokiej temperatury

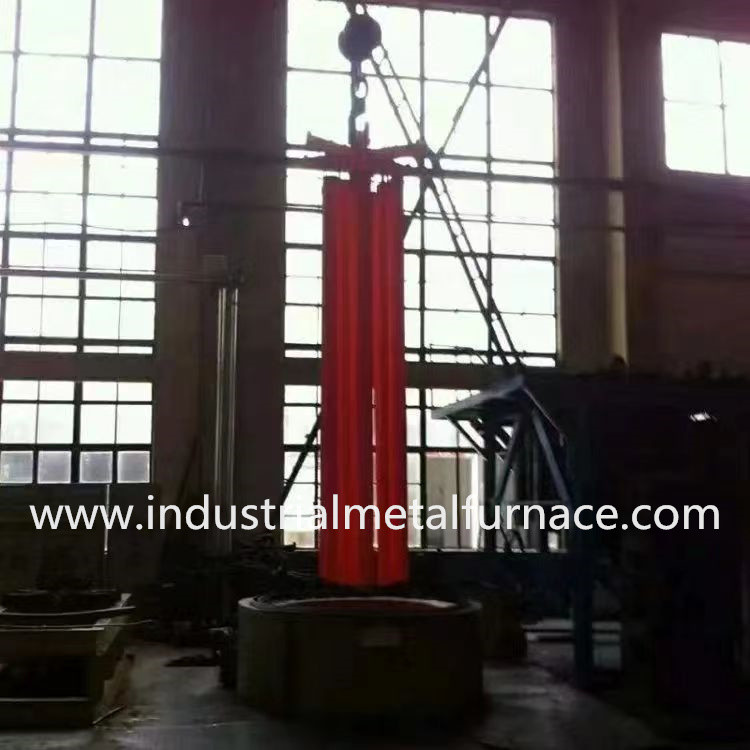

Wykorzystuje się go do procesów tłumienia, grzania i innych procesów obróbki cieplnej różnych części dużych i średnich rozmiarów.

zalety silnej uszczelnienia wnętrza pieca, wysokiej jednolitości temperatury pieca, dobrej oszczędności energii

i wygodną obsługę.

2Główna.TechniczneParametryz pieców typu pit

3. Warunki stosowania

3.1 użytkowanie w pomieszczeniach;

3.2 nie ma przewodzącego pyłu, gazu wybuchowego ani gazu żrącego, które mogłyby poważnie uszkodzić metal i izolację;

3.2 brak widocznych drgań lub uderzeń;

3.4 W warsztacie muszą być urządzenia gaśnicze i wydechowe.

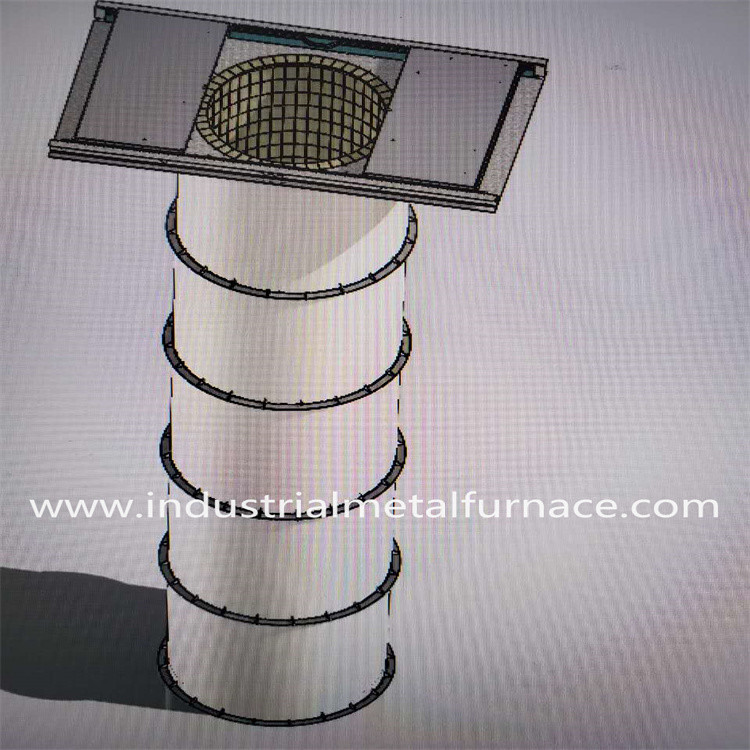

4. Wprowadzenie strukturalne

Elektryczny piec gaśniowy składa się głównie z obudowy pieca, podszewki pieca, elementów grzewczych, osłony ochronnej,

płytka dolna pieca, pokrywa pieca i mechanizm podnoszenia, układ regulacji temperatury itp.

4.1 Obudowa pieca jest głównie spawana wysokiej jakości płytami stalowymi o grubości 5 mm w solidną ramę.

Cała konstrukcja stalowa ma zalety:

wygląd ciała pieca jest prosty, piękny, bez zmarszczek lub

zewnętrzna część korpusu pieca jest pomalowana dwoma warstwami podkładki i dwoma warstwami warstwy górnej zgodnie z

kod kolorystyczny jest wybierany zgodnie ze ogólną normą przemysłową lub standardem fabrycznym Strony A,

a kluczowe części są pomalowane barwą odporną na wysokie temperatury.

4.2 Główna część podszewki wykonana jest z wysokiej jakości płytek z żaroodpornych włókien składowych zawierających cyrkon produkowanych

Shandong Luyang's vacuum spinning method, przy użyciu standardowych mocowań i naukowych i rozsądnych metod montażu.

Przed montażem bloki do składania włókien są ponownie wstępnie kompresowane i mocowane do powłoki specjalnymi mocowaniami ze stali nierdzewnej.

Całkowita grubość obudowy pieca wynosi 300 mm.

rozpuszczalność, doskonała stabilność chemiczna, stabilność termiczna, odporność na drgania termiczne, doskonała wytrzymałość na rozciąganie i korozję

Maksymalna odporność na temperaturę włókna silikatowego aluminium zawierającego cyrkonium wynosi 1350 °C, a materiał

Zestaw jest wykonany ze stali nierdzewnej.

4.3 Podłoże pieca do obróbki cieplnej typu otworu o odporności elektrycznej wykonane jest z kompozytowej podszewki wykonanej z ciężkiego aluminium o wysokiej zawartości

cegły ogniotrwałe, lekkie cegły ogniotrwałe, cegły izolacyjne itp. Części odporne na zderzenia i części nośne są budowane

z ciężkimi ogniotwórczymi cegłami o wysokiej zawartości aluminium (w czasie murówki do błota dodaje się klejnot o wysokiej temperaturze) w celu zwiększenia

W trakcie produkcji pozostawiane są złącza rozszerzające, aby zapobiec rozszerzaniu się podszewki i

powodując uszkodzenie podszewki po podgrzaniu.

i jest również używany do umieszczenia płyty dolnej pieca.

4.4 Podgrzewający element pieca jest pokryty płytą podgrzewającą pieca wykonaną ze stali cieplnoodpornej ZG40Cr25Ni20

Wykorzystuje nowy typ klamry, aby zapobiec wpadnięciu skały tlenkowej obrabiarkę do

element grzewczy.

4.5 Układ grzewczy wykonany jest z wysokiej jakości, wysoko odpornego materiału stopu HRE, przetworzonego w pas odpornościowy.

Zestaw oporowy jest mocowany specjalnymi śrubami ceramicznymi (patrz instalacja pasa oporowego).

Jego konstrukcja jest łatwa do zainstalowania i szybka w utrzymaniu i wymianie.

krótki obieg termiczny z obudową pieca w celu lokalnego przegrzania obudowy pieca.

pomiędzy ścianą włókien i pasem oporowym umieszczono uszczelnienie ceramiczne, aby zapewnić, że powierzchnia włókien nie jest

w bezpośrednim kontakcie z pasem oporowym, zwiększając w ten sposób działanie ogrzewania pasa oporowego.

Ceramiczne śruby i płytki są zarówno spiekane, jak i formowane przy wysokich temperaturach za pomocą korundu

Sprzęt jest podzielony na osiem części:

W każdej sekcji grzewczej umieszczono niezależną grupę grzewczą i nie ma rozmieszczenia między strefami.

Schemat instalacji pasma oporowego Diagram śruby ceramicznej

4.6 Materiał pierścienia ochronnego to stal nierdzewna 310S o grubości 5 mm.

W piecu umieszczono wiele pierścieni ochronnych w górę i w dół, co skutecznie ogranicza

włączając i wypuszczając element do pieca, może zapobiegać

obrabiany element przed zderzeniem się z drutem pieca przy wejściu i wyjściu z pieca.

4.7 Okładka pieca oraz mechanizm otwierania i zamykania: Okładka pieca jest wykonana z:

Płytka stalowa o grubości 3 mm w połowie, a materiał izolacyjny jest wykonany z aluminium zawierającego cyrkonium

bloków składanych z włókien krzemieniowych mocowanych kotwicami, o grubości 300 mm.

Otwiera się i zamyka się hydraulicznymi prętami, a na lewym i prawym okładzie pieca umieszczane są koła.

Pokrycie pieca może się przesuwać 4.8 System sterowania elektrycznym

4.8.1 Główne elementy sterujące, takie jak regulator mocy, kontaktor prądu przemiennego, bezpiecznik szybki, przekaźnik pośredni,

przełącznik obsługi, przycisk, światło sygnalizacyjne itp. przyjmują niezawodne produkty znanych krajowych marek.

Urządzenia wskazujące prąd i napięcie są wrażliwe, dokładne, niezawodne i mają długą żywotność.

4.8.2 Automatyczny system regulacji temperatury

(Schemat szafki sterującej)

4.8.4 Temperatura każdej strefy temperatury jest regulowana przez japoński Shimaden SRS13A

seryjny inteligentny program regulacji temperatury i regulowany przez wysokowydajny regulator mocy.

Główny instrument sterujący każdą strefę komunikuje się z ekranem dotykowym, a jego wyjście wykorzystuje

technologia modułu proporcji czasu do bezpośredniego uruchamiania regulatora mocy w celu sterowania procesem ogrzewania.

4.8.5 Japoński inteligentny regulator temperatury Shimaden dla pieca elektrycznego typu pit

funkcje jednolitego programowania temperatury i czasu, niezależnego ustawiania temperatury i czasu,

i wyświetlacz pomiarowy; licznik posiada wiele trybów wyjścia i funkcje wielokanałowego sterowania wyjściem,

i może online przełączać się między trybami ręcznym i automatycznym.

(Shimaden SRS13A T)temperaturyCkontroler)

4.8.6 Inteligentny licznik ma funkcję komunikowania się z ekranem dotykowym, tak aby zakrzywienie procesu

i dane z każdego obszaru mogą być wywoływane i drukowane na pendrive USB w dowolnym momencie, a także

są przechowywane losowo w celu automatycznego przechowywania wszystkich rzeczywistych danych procesu obróbki cieplnej produkcji przez ≥ 1 rok.

4.8.7 Każda strefa posiada trzy amperiometry wskazujące prąd pętli, a każdy moduł regulacji mocy jest

wyposażone w ochronę szybkiego bezpiecznika.

4.8.8 Przemysłowa maszyna sterująca MCGS z ekranem dotykowym (ekran dotykowy 10) jest wyposażona w standardowy USB

interfejs ułatwiający przechowywanie i drukowanie danych.

4.8.9 System posiada wysoką niezawodność i funkcje przeciwdziałające zakłóceniom.

4.8.10 Zbieranie temperatury głównego sterowania w czasie rzeczywistym z instrumentów głównego sterowania niższego poziomu.

Stan każdej strefy temperatury pieca i jego alarm w każdym momencie procesu mogą być

wyświetlany i rejestrowany w czasie rzeczywistym do zakończenia procesu.

4.8.11 Interfejs systemu

Interfejs dialogu człowiek-komputer: Interfejs wyświetlania komputera ma kolorowy przegląd systemu,

ustawienia parametrów, wyświetlanie parametrów, krzywe ustawień, krzywe procesów, symulacja procesu,

Wszystkie interfejsy pracy są wyświetlane po chińsku.

Ma jeden przycisk do uruchamiania i zatrzymania po ustawieniu krzywej procesu.

5Zakres dostaw

6składniki pochodzenie
