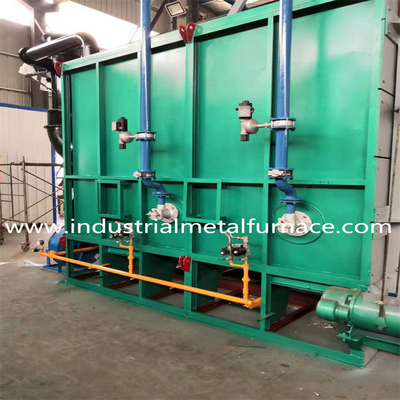

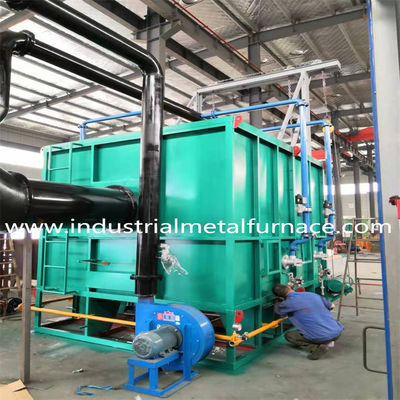

Piec do obróbki cieplnej opalany gazem ziemnym
1. Przeznaczenie sprzętu
Piec gazowy RX3-600-9 stosowany jest głównie do obróbki cieplnej różnych elementów stalowych,
części i odlewy ze stopów w określonej temperaturze.
2. Parametry techniczne
NIE. | Nazwa | Parametry techniczne |
1 | Moc palnika | AGS-80HB 150KW |
2 | Liczba palników | 4 zestawy |
3 | Parametry zasilania | 380 V, 3-fazowe, 50 Hz |
4 | Temperatura znamionowa | 900 ℃ |
5 | Temperatura robocza | 700 ℃ |
6 | Liczba stref kontrolnych | Strefa 2 |
7 | Efektywny rozmiar roboczy | 1600 × 1300 × 1100 mm (głębokość × szerokość × wysokość) |
8 | Jednolitość temperatury | ≤±10 ℃ |
9 | Dokładność kontroli temperatury przyrządu | ≤±1℃ |
10 | Rzeczywiste zużycie gazu ziemnego | 45m3/godz |
11 | Maksymalne zużycie gazu ziemnego | 60m3/godz |
12 |
Maksymalne zużycie powietrza
|
780m3/godz |
13 | Metoda kontroli temperatury |
Siemens PLC 15-calowy ekran dotykowy steruje temperaturą japońskich mierników shimaden Bezpapierowy zapis krzywej wzrostu i spadku temperatury z alarmem przekroczenia temperatury |
14 | Metoda podnoszenia drzwi pieca | Winda elektryczna |
15 | Prędkość podnoszenia drzwi pieca | 6-8 m/min |
16 | Wzrost temperatury zewnętrznej ściany bocznej pieca | <50 ℃ |
17 | Wzrost temperatury zewnętrznej ściany drzwi pieca | <55 ℃ |
18 | Ciśnienie gazu ziemnego przed piecem do obróbki cieplnej opalanym gazem | 20 — 70 KPa |
19 | Forma wyłożenia pieca | Boki i góra pieca wykonane są z włókien ogniotrwałych o wysokiej czystości, a dno pieca z cegły ogniotrwałej. |
20 | Forma uszczelniająca drzwi pieca | Elektryczne mocowanie popychacza |
21 | Termoelement | Typ K |
22 | Maksymalny rozmiar wylotu pieca | Szerokość 1300 Wysokość 1100mm |
3. Ogólna charakterystyka i konstrukcja sprzętu
3.1 Wprowadzenie do każdej konstrukcji
3.1.1 Korpus pieca
3.1.1.1 Rama stalowa pieca
Korpus pieca składa się z ram pieca po obu stronach: spawanych ze stali kanałowej i blachy stalowej.
Kolumny boczne i tylne wykonane ze stali są ze sobą połączone, tworząc solidną stalową konstrukcję ramową, która jest mocna,
trwałe i niezawodne. Korpus pieca ma prosty i dobry wygląd. Jest malowany dwiema warstwami
podkład i dwie warstwy lakieru nawierzchniowego zgodnie ze standardami, z kluczowymi częściami z farby odpornej na wysokie temperatury.
Płyty o grubości 14 mm są instalowane wokół wylotu pieca za pomocą śrub, aby uniknąć odkształcenia w wysokiej temperaturze.
Platformy antypoślizgowe i schody ruchome są odpowiednio ustawione do obsługi i konserwacji podzespołów,
spełniające odpowiednie normy krajowe.
3.1.1.2 Wyłożenie pieca
1260 składanych bloków z włókien ogniotrwałych o wysokiej czystości i długotrwałej temperaturze użytkowania 1000 ℃ ma wiele
zalety, takie jak niska przewodność cieplna, niewielka gęstość nasypowa, dobra izolacja, łatwa konstrukcja i długa żywotność.
Mogą zmniejszyć straty związane z magazynowaniem i rozpraszaniem ciepła w wyłożeniu pieca oraz oszczędzać energię.
Wykorzystuje kompozytową konstrukcję połączoną z dużym modułem i technologię mocowania okrągłej stali ze stali nierdzewnej.
W części wykładziny pieca o wysokiej temperaturze zastosowano warstwę ogniotrwałą z włóknem glinowo-krzemianowym o grubości 300 mm
Zastosowano blok kompresyjny plus sekcję izolacyjną o grubości 50 mm (całkowita grubość 350 mm). Ułożona struktura
włókno jest prostopadłe do powierzchni grzewczej, ma mały skurcz w wysokiej temperaturze i dobrą wysoką
skuteczność czyszczenia w zakresie temperatury i przepływu powietrza. Ta metoda jest szeroko stosowana w podobnych piecach z dobrym
wyników i długą żywotność wykładziny pieca.
3.1.1.3 Dno pieca
Żaroodporna warstwa izolacyjna ma trójwarstwową strukturę z dwóch materiałów.
W górnej warstwie zastosowano cegły ogniotrwałe o wysokiej zawartości tlenku glinu do nośności podczas obróbki cieplnej przedmiotu obrabianego,
podczas gdy środkowa i dolna warstwa wykorzystują lekkie cegły gliniane do izolacji cieplnej.
Uszczelnienie ma kluczowe znaczenie przy projektowaniu pieca ze względu na jego wpływ na wiele aspektów, m.in.
a biorąc pod uwagę trudne warunki otoczenia, wymagane jest dobre rozwiązanie uszczelniające.
Kluczowe znaczenie ma uszczelnienie drzwi pieca, korpusu pieca i wózka,
z drzwiami pieca i korpusem uszczelnionymi elektrycznym popychaczem dociskającym zamknięte drzwiczki, aby zapobiec wyciekowi gorącego powietrza.
3.1.1.4 Drzwi pieca
Drzwi pieca składają się z wykładziny włóknistej wykonanej z bloków składanych z włókna glinowo-krzemianowego i
skorupa konstrukcji stalowej, która jest mocna i trwała. Jego rama jest wykonana z dużej stali kanałowej i spawana
do wstępnie osadzonych płyt stalowych na fundamencie. Napędzany jest w pionie za pomocą wciągnika elektrycznego z kołami pasowymi
i łańcuchy, unikając konieczności stosowania wykopu. W miejscu cylindra znajduje się miękka i twarda struktura uszczelniająca
mechanizm dociska go w celu uszczelnienia po zamknięciu i tworzy szczelinę po otwarciu, aby zapewnić płynny ruch.
Metoda jest prosta, praktyczna, z niezawodnym uszczelnieniem i wygodną konserwacją,
a drzwi pieca mają swoje własne cechy konstrukcyjne.
3.1.2 Układ spalania
Układ spalania
Układ spalania obejmuje nowy typ szybkoobrotowego palnika wyprodukowanego w Chinach
Niemiecka technologia Krom wraz z proporcjonalnym systemem kontroli spalania, zaworem gazowym,
zawór elektromagnetyczny i skrzynka sterownicza palnika. Palnik posiada automatyczny zapłon, kontrolę płomienia,
funkcje alarmu braku płomienia i przedmuchu przed zapłonem. Siłownik steruje wielkością palnika
od zapotrzebowania na obciążenie cieplne po otrzymaniu sygnału z przyrządu do kontroli temperatury
dostosować temperaturę pieca.
3.1.2.1 Palnik posiada funkcję regulacji, współczynnik regulacji wydajności spalania może osiągnąć 1:10,
a zakres współczynnika powietrza wynosi od 1 do 5. Dlatego równomierność temperatury pieca
w różnych sekcjach temperaturowych można skutecznie dostosować do wymagań procesu,
można spełnić wymagania procesu i różne systemy termiczne pieca.
Można skutecznie kontrolować stosunek powietrza do paliwa, aby oszczędzać paliwo przy jednoczesnym osiągnięciu całkowitego spalania.
3.1.2.2 Podczas pracy pieca grzewczego typu wózek gazowy, w przypadku wykrycia awarii zasilania
przez system monitorujący lub alarmowy, elektryczny zawór gazowy palnika i zabezpieczenie głównej rury
zawór zostanie automatycznie odcięty. Po przywróceniu zasilania wymagany jest zawór bezpieczeństwa głównej rury
ręczne potwierdzenie rozpoczęcia, a procedura zapłonu rozpoczyna się po normalnym przeczyszczeniu.
Palnik posiada jednostkę sterującą skupioną na proporcjonalnym układzie sterowania, umożliwiającym pracę automatyczną
kontrola całego procesu, takiego jak zapłon, naprzemienny ogień wysoki i niski, alarm braku płomienia
i ponowny zapłon. Skrzynka sterownicza palnika pozwala na ręczne/automatyczne przełączanie bez zakłóceń.
Operatorzy mogą pracować przed piecem lub na szafce przyrządowej, aby regulować i sterować
stan spalania palnika, a połączenie go z układem sterowania realizuje regulację w obiegu zamkniętym
temperatury całego pieca i spalania paliwa, dzięki czemu obsługa jest bardziej przyjazna dla użytkownika.
3.1.2.3 Rurociąg przed palnikiem wyposażony jest w automatycznie sterowany zawór kulowy gazu ziemnego,
zawór elektromagnetyczny i ręczny zawór regulujący gaz, który może zrealizować rozsądną część
dopływ gazu ziemnego i gorącego powietrza do spalania, tak aby współczynnik nadmiaru powietrza był kontrolowany poniżej 1,1,
poprawiając w ten sposób jakość spalania i zapewniając pracę palnika zgodnie z normalnymi wymaganiami procesu.
3.1.2.4 W oparciu o wymagania użytkownika przyjęto nowy typ palnika o dobrych parametrach regulacyjnych
wymagania dotyczące krzywej procesu i jednorodności temperatury pieca. Wykorzystuje duże i małe ogniska oraz
gorące powietrze wspomagające spalanie w celu podniesienia początkowej temperatury paliwa gazowego, usprawniając pracę pieca
efektywność cieplną i spełnienie wymagań procesu obróbki cieplnej.
Układ spalania ma następujące cechy:
• Upraszcza i zwiększa niezawodność sprzętu i oprogramowania systemu kontroli temperatury,
oszczędność czasu programowania i debugowania oprogramowania.
• Palnik charakteryzuje się optymalnym spalaniem przy niskiej emisji zanieczyszczeń, ponieważ może wytwarzać duże i
małe ogrzewanie ogniowe, redukujące emisję i oszczędzające energię.
System rurociągów (dopływ powietrza, zasilanie gazem):
• Układ doprowadzenia powietrza: Rurociąg powietrza wspomagającego spalanie zawiera wysokociśnieniowy wentylator odśrodkowy,
automatyczny zawór regulacyjny, urządzenie do pomiaru ciśnienia i rurociągi. Dopasowuje gaz do kontroli
współczynnik nadmiaru powietrza poniżej 1,20. Dmuchawa spełnia normy krajowe pod względem hałasu
poziomie ≤ 85 dB w odległości 1,5 metra i posiada u podstawy urządzenie amortyzujące.
3.1.3 Instalacja zasilania gazem
Sieć gazowa jest wyposażona w regulator ciśnienia, filtr, presostat wysokiego ciśnienia,
presostat niskiego ciśnienia i manometr. Automatyczne zawory regulacyjne do sterowania dużymi
i małych pożarów w oddzielnych rurociągach wykorzystują siłowniki do kontrolowania dużych i małych pożarów. Dla bezpieczeństwa,
na magistrali gazu ziemnego zamontowany jest zawór bezpieczeństwa szybko odcinający.
3.1.4 Instalacja oddymiania
Bezpośredni wylot jest przystosowany do odprowadzania gazów spalinowych poza fabrykę poprzez kontrolę ciśnienia w piecu,
przez klapę spalin i przewód kominowy. Spaliny podgrzewają zimne powietrze wpływające do wymiennika ciepła
przez wymiennik ciepła, osiągając w ten sposób cel polegający na poprawie sprawności cieplnej pieca.
Wymiary konstrukcyjne przewodu spalinowego i wymiennika ciepła uwzględnia się w przypadku, gdy paliwem jest gaz ziemny.
Na górze komina montowana jest osłona przeciwdeszczowa. Emisja gazów spalinowych spełnia poziom drugi
norma krajowej normy GB19297-1996 „Kompleksowy standard emisji zanieczyszczeń powietrza”,
a żywotność komina wynosi ≥15 lat.
3.1.5 System kontroli ciśnienia w piecu
Utrzymanie ciśnienia powierzchni roboczej pieca na poziomie ±200 Pa zapewnia równomierność temperatury i wydajność cieplną.
Wysokie ciśnienie w piecu prowadzi do ucieczki gorącego powietrza, powodując utratę ciepła i wpływając na żywotność powiązanych części.
Niskie ciśnienie w piecu wpuszcza zimne powietrze, zwiększając straty ciepła i powodując problemy, takie jak wtórne spalanie
i wpływające na równomierność temperatury i utlenianie przedmiotu obrabianego.
W przypadku w pełni automatycznych pieców kontrolnych potrzebne są skuteczne środki techniczne do kontroli ciśnienia w piecu.
Przyjęta metoda wykorzystuje system wyposażony w urządzenia pobierające ciśnienie, przetworniki ciśnienia i inteligentne
przyrządy do kontroli ciśnienia w stanie optymalnym (powierzchnia wózka przy niewielkim nadciśnieniu),
osiągnięcie dynamicznej równowagi w objętości spalin, aby zaoszczędzić energię i zmaksymalizować wydajność pieca.
Metodę tylnego wyciągu stosuje się z kanałem spalinowym umieszczonym z tyłu pieca i podłączonym do źródła ciepła
wymiennika zgodnego z GB3486-83 i wyprowadzonego na zewnątrz.
3.1.6System wykrywania usterek i alarmowania:
Piec do obróbki cieplnej jest wyposażony w pełną detekcję usterek, alarm, diagnostykę i
funkcje zabezpieczające. Różne wyświetlacze usterek wykorzystują moduły alarmów usterek,
a na szafce sterowniczej znajduje się alarm świetlny.
3.1.7System sterowania
System sterowania został zaprojektowany i wykonany przy użyciu zaawansowanych i dojrzałych technologii międzynarodowych,
przy użyciu stabilnych i niezawodnych instrumentów i sprzętu, charakteryzujących się wysoką stabilnością, niezawodnością i wytrzymałością
zdolność przeciwzakłóceniowa oraz zapewnienie dokładnego monitorowania w czasie rzeczywistym podczas obróbki cieplnej
normalnej pracy pieca. Jest także prosty w obsłudze, łatwy w utrzymaniu, praktyczny, z możliwością rozbudowy,
i ma dokładny pomiar.
Kompletne rozwiązanie systemu sterowania obejmuje:
• Układ sterowania i przekazywanie informacji dotyczących spalania, mocy i temperatury
systemy sterowania obsługujące procesy produkcyjne takie jak załadunek, rozładunek, ogrzewanie pieca
oraz wykonywać funkcje związane z ustawieniem i gromadzeniem parametrów i danych procesowych i eksploatacyjnych.
• System kontroli spalania ma kluczowe znaczenie dla pieca, ponieważ jego konfiguracja wpływa na temperaturę
kontrola dokładności, równomierności i wydajności spalania (wpływająca na jakość produktu i zużycie energii).
W tym celu sygnał mV z termopary typu K jest wysyłany do japońskiej firmy Shimaden
regulator PID temperatury. Po obliczeniu sygnał sterujący 4 - 20 mADC jest przesyłany do
siłownik elektryczny, a następnie przetwarzany na sygnał do sterowania sterownikiem palnika z językiem niemieckim
technologia kontrolująca zapłon palnika i monitorująca płomień, posiadająca określone etapy
gdy nie zostaną wykryte sygnały płomienia.
4. Wymagania ochrony środowiska i oszczędzania energii
Ponieważ stosowane paliwo jest paliwem o niskiej emisji zanieczyszczeń, spalanie wykorzystuje palnik o dużej prędkości,
a stosunek powietrza do paliwa i różne ciśnienia są automatycznie dostosowywane, aby to zapewnić
spalanie paliwa jest w pełni stabilne i powstają produkty niepełnego spalania
takie jak cząstki węgla i CO, są zasadniczo eliminowane. Naraz,
spaliny są odprowadzane z dużych wysokości za pomocą dymu na odległość 15 m. Dlatego,
czerń może znajdować się na poziomie 0 w skali Ringelmanna. Emisja SO2 i ziemia
stężenie i emisja NOx są niższe niż norma krajowa GB16297-1996”
Kompleksowa norma emisji zanieczyszczeń powietrza”.
Wśród przyjętych środków technicznych:
Konstrukcja ściany pieca wykonana w całości z włókien
Palnik automatyczny z bezpośrednim płomieniem
System automatycznej kontroli temperatury
Automatyczna kontrola ciśnienia wiatru, ciśnienia w piecu, ciśnienia gazu ziemnego i stosunku powietrza do paliwa
Korpus pieca z pełną ogniotrwałą strukturą uszczelniającą z włókien
Odzyskiwanie ciepła odpadowego ze spalin, tj. wstępne podgrzewanie powietrza do spalania i zabezpieczanie cieplne rur gorącego powietrza
Zużycie energii jest znacznie zmniejszone, osiągając pierwszorzędny standard pieca w ZBJ01004-87 "
Klasyfikacja zużycia energii w piecach do obróbki cieplnej”. Oznacza to, że zużycie energii na
tona przedmiotu obrabianego to mniej niż 70 kg standardowego węgla, a sprawność cieplna jest ponad trzykrotnie
wyższa niż w przypadku cegieł. Jednocześnie temperatura powierzchni bocznej ściany pieca może być niższa niż 60 ℃.
Odpowiednie normy krajowe:
Należy projektować, wytwarzać produkty zaprojektowane i wykonane w technologii krajowej
i sprawdzane zgodnie z odpowiednimi normami krajowymi, normami branżowymi lub
standardy korporacyjne. Standardy są następujące:
1. Jeśli chodzi o rozsądny projekt optymalizacyjny i redukcję różnych strat ciepła,
jest zgodny z określonymi „Zasadami zarządzania technologią racjonalnego wykorzystania ciepła w przedsiębiorstwie”.
w GB/T3486-93, aby osiągnąć wymagania dotyczące wysokiej jakości, wysokiej wydajności, oszczędności energii i ochrony środowiska;
2. Murowanie i montaż materiałów ogniotrwałych będą zgodne z GB50211-2004.
Specyfikacja konstrukcji i odbioru pieców przemysłowych w zakresie inżynierii murarskiej”;
3. Poziom hałasu jest zgodny z wymaganiami warsztatowymi zawartymi w GBJ87-85 „Normy dotyczące hałasu
dla różnych lokalizacji na terenach fabryk i zakładów przemysłowych”;
4. Emisje zanieczyszczeń środowiska spełniają normę klasy I w GB3095-1996;
5. Temperatura efektywnej strefy grzewczej pieca mierzona jest zgodnie z GB/T9452-2003,
a jednorodność temperatury wynosi ± 10 ℃;
6. Poziom zużycia energii osiąga specjalny poziom pieca określony w ZBJG1004-87 „Energia
Klasyfikacja zużycia pieców do obróbki cieplnej”;
7.Główne standardy materiałowe korpusu pieca to: stal żaroodporna na płytę ochronną
wózek piecowy i płyta pieca (GB/T8492-87), blacha stalowa żaroodporna (GB4238-92 ),
cegła ogniotrwała z gliny (YB/T5106-1993), amorficzny materiał ogniotrwały (GB4513-84),
ogniotrwały odlew glinkowy i wysokoglinowy (YB/T5083-1997);
8.GB985-86 „Podstawowe formy i wymiary złączy do ręcznego spawania łukowego”;
9.JB/ZQ4000.3-86 „Ogólne wymagania techniczne dotyczące części spawanych”;
10.GB/T5000.9-1998 „Ogólne wymagania techniczne dotyczące części obrabianych wiórowo”;
11.GB/T1804-1992 „Tolerancje kształtu i położenia, tolerancje ogólne i nieokreślone
tolerancje wymiarów liniowych”;
12.GB1801-79 „Tolerancja i wymiary pasowania do otworu 500 mm, strefa tolerancji wału i pasowanie”;
GB/T1801-1999 podstawowe wymiary do 500 mm preferowane wspólne dopasowanie ograniczające luz i ograniczające zakłócenia;
13.GB8923-1998 „Stopień rdzy powierzchniowej i stopień usuwania rdzy ze stali przed malowaniem”;
GB/T1182-96 Symbole i normy dotyczące tolerancji geometrycznych;
14.JB/T13384-21992 „Ogólne wymagania techniczne dotyczące opakowań”;
15.GBJ55-1983 „Specyfikacje projektowe dotyczące instalacji elektroenergetycznych dla urządzeń przemysłowych i cywilnych ogólnego zastosowania”;
16.GB420-1984 „Elektryczne urządzenia sterujące, część 1, urządzenia elektryczne niskiego napięcia i elektroniczny sprzęt sterujący”.
5. Modele i pochodzenie głównych kupowanych części
5.1 Część mechaniczna
NIE. | Nazwa materiału | Dane techniczne modelu | Pochodzenie |
1 | Włókno wysokotemperaturowe | Krzemian aluminium o wysokiej czystości |
Grupa Shandong Luyang
|
2 | Cegły ogniotrwałe i izolacyjne | Wysoka zawartość tlenku glinu, lekka ziemia okrzemkowa | Fabryka materiałów ogniotrwałych w Zhengzhou Wanchao |
3 | Stal | Stal kanałowa, płyta stalowa itp. | Tangshan Żelazo i stal, Anshan Żelazo i stal |
4 | -AGS – Palnik wysokoobrotowy | 150KW | AGS |
5 | Obejściowy zawór kulowy | DN15 | AMIKO |
6 | Zawór precyzyjnej regulacji przepływu w odgałęzieniu | DN15 | AMIKO |
7 | Zawór regulujący przepływ powietrza | DN40 | AMIKO |
8 | Przełącznik ciśnienia powietrza | 0,1-1KPA | Yamatake, Japonia |
9 | Przełącznik ciśnienia powietrza | 3-15KPA | Yamatake, Japonia |
10 | Filtr gazu | DN50 | Fio, Włochy |
11 | Zawór redukcyjny ciśnienia gazu | DN50 | Fio, Włochy |
12 | Ciśnieniomierz | 0-20KPA | Osaka, Japonia |
13 | Zawór elektromagnetyczny gazu | VE4015 | Elektrogaz Włochy |
14 | Silnik serwo | Analog | -AGS-Dostosowane |
15 | Zawór motylkowy z silnikiem | DN80 | -AGS-Dostosowane |
16 | Kontroler spalania | 258 | Dostosowane |
17 | Transformator zapłonowy | EB21 | Dania |
18 | Wentylator spalinowy | Seria 9-19 | Foshana Jiuzhouhuipu |
5.2 System sterowania
NIE. | Nazwa materiału | Dane techniczne modelu | Pochodzenie |
1 | Przyrząd do kontroli temperatury | Shimadena, Japonia | |
2 | Urządzenia elektryczne niskiego napięcia | Przekaźnik | Schneidera |
3 | Elementy elektryczne | Przyciski, lampki kontrolne itp. | Chint lub Delixi |
4 | Szafa sterownicza | Zhenjiang Suzhong Electric Co., Ltd. | |
5 | 15-calowy ekran dotykowy | MCGS | Kunlun Tongtai |
6. Zakres dostaw
1. Piec gazowy | 1 zestaw |
2. Układ spalania | 4 zestawy |
3. Mechanizm drzwi pieca | 1 zestaw |
4. Układ sterowania | 1 zestaw |
5. Informacje techniczne | 1 zestaw |
7. Termopara | 1 sztuka |
8. Przewód kompensacyjny | 80 metrów |
9. Podgrzewanie wymiennika ciepła z odzyskiem ciepła | 1 zestaw |
10. Kontrola ciśnienia pieca | 1 zestaw |
11. Wentylator podtrzymujący spalanie | 1 zestaw |
12. Rurociągi gazowe i powietrzne | 1 zestaw |
7.Cytat
NIE. | Nr modelu | Q'ty |
Cena jednostkowa (USD) |
CałkowityCena (USD) |
1 | RX3-600-9 Piec skrzynkowy na gaz ziemny | 1 zestaw | 33 000,00 | 33 000,00 |
CAŁKOWITYEXW PRICE:$33.000,00 USD | ||||
Ø Cena oparta jest na podstawie EXW. Ø Czas realizacji: 45 dni roboczych po otrzymaniu zaliczki. Ø Płatność: 40% zaliczki i saldo przed dostawą. (T/T) Ø Ważność oferty: ważna do 9 lutego 2025 r. Ø Powyższa oferta obejmuje kable i akcesoria w promieniu 3 metrów od korpusu pieca do szafy sterowniczej. Użytkownik jest odpowiedzialny za dostęp do głównego źródła zasilania i podłączenie głównego gazociągu. |
8.Obsługa posprzedażna
Piec objęty jest 13-miesięczną gwarancją liczoną od daty wysyłki. W okresie gwarancyjnym,
uszkodzenia zostaną naprawione lub wymienione, jeżeli powstały na skutek wad produkcyjnych.
Kupujący zostanie obciążony określoną stawką, jeśli szkody zostały spowodowane przez samego kupującego.
