Piece do obróbki cieplnej drutu metalowego i pręta 950C Maksymalna temperatura 320kW Moc 3 Strefy grzewcze Projekt oszczędności energii
1. Urządzenia Cel elektrycznego pieca do obróbki cieplnej
Jest stosowany do ogólnego zmiękczania, wygrzewania i sferyzowania obróbki cieplnej drutu metalowego,
Jest to stosunkowo nieutleniająca i oszczędna energetycznie okresowa obróbka cieplna
Oprogramowanie. Ta seria pieców elektrycznych może być stosowana do procesów obróbki cieplnej, takich jak:
Wykorzystuje się go do podgrzewania atmosfery powietrza i wysokiej temperatury odgrzewania poniżej 950°C.
silne uszczelnienie wewnątrz pieca, wysoka jednolitość temperatury pieca, dobra oszczędność energii
i wygodną obsługę.
2Główna.Techniczne PArametry
| Nie, nie, nie. |
Pozycja |
Parametry techniczne |
| 1 |
Moc ogrzewania znamionowa |
320 kW+5%(1-100% mocy regulowanej) |
| 2 |
Temperatura nominalna |
950°C |
| 3 |
Ogólna temperatura |
720-850°C |
| 4 |
Zasilanie |
380 V, 3-fazowa, 50 Hz |
| 5 |
Liczba stref ogrzewania |
3 strefy (górne, środkowe, dolne) |
| 6 |
Efektywny rozmiar roboczy zbiornika muffla pieca |
Ø 2150 × 2500 mm (średnica × wysokość) |
| 7 |
Jednorodność temperatury |
± 10°C |
| 8 |
Dokładność regulacji temperatury |
± 2°C |
| 9 |
Utrata mocy w pustym piecu |
≤ 10% |
| 10 |
Otwarcie korpusu pieca i osłony pieca |
Otwieranie i zamknięcie dźwigem warsztatowym |
| 11 |
Metoda podgrzewania |
Stronne ścian pieca + dno pieca |
| 12 |
Przewidywana pojemność obciążenia dna pieca |
Maksymalnie 10 t |
| 13 |
Wzrost temperatury zewnętrznej ściany pieca |
≤ 45°C |
| 14 |
Metoda ładowania pieca |
Przedmiot jest podnoszony i podgrzany w zbiorniku muffla pieca. |
| 15 |
Metoda regulacji temperatury |
PID sterowanie tirystorem Japonia Shimaden inteligentna kontrola temperatury przyrządu z alarmem nadtemperatury i alarmem nadtemperatury. |
| 16 |
Kontroler mocy |
Regulator mocy proporcjonalnej do czasu tirystora podłączony do inteligentnego instrumentu regulacji temperatury. |
| 17 |
Rodzaj wyściółki pieca |
Struktura ogniotrwała włókna, dno pieca zbudowane z ciężkiej ogniotrwałej cegły |
| 18 |
Typ uszczelnienia zbiornika muffla pieca |
ściskanie silikonowe o wysokiej temperaturze Metoda chłodzenia: chłodzenie wodne |
| 19 |
System chłodzenia końca procesu |
szybkie chłodzenie dmuchawy + wyciąg powietrza |
3. SprzętStruktura
RJ2- piece o odporności na obróbkę cieplną typu 320-9 typu otworu składają się głównie z pieca
korpus, pokrywa pieca, elementy grzewcze i urządzenia mocowania; układ sterujący elektryczny; piec
system automatycznego sterowania temperaturą itp.

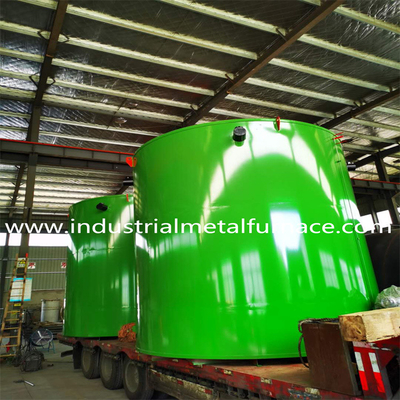

Płytka: ramy zapewniają stabilność.
stalia także6 mm płytki dolnej),Jest dobrze spawany, pomalowany według standardów, z wysokim...
Farby o temperaturzekluczowe części.
Okładka: Całkowicie włóknowa konstrukcja, z wykorzystaniem wysokiej jakości ogniotrwałych włókien z Shandong Luyang.
Przed...bloki z włókien sprężonych (≥ 230 kg/m3) są mocowane ze stali nierdzewnej - okrągłej.
Izolacja jest≥ 320 mmPodłoga ma wysoką zawartość aluminiowej cegieł z łącznikami rozszerzającymi.
i ogrzewanie w paskachelementy objętepłyty odporne na ciepło.

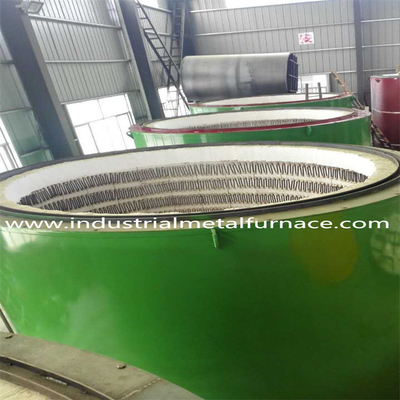

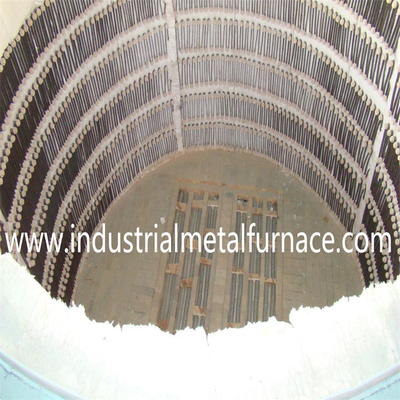

Elementy grzewcze: wykonane z stopów 0Cr25Al5, faliste pasy oporowezainstalowane na
Stronyi dolnej.Wykorzystuje się specjalne formy i śruby ceramiczne.
zniezależnych grup.Pręty ołowiane są φ16 0Cr25Al5, a zaciski przewodowe
chromowane.Punkty neutralne pasów oporowychzero - połączony.

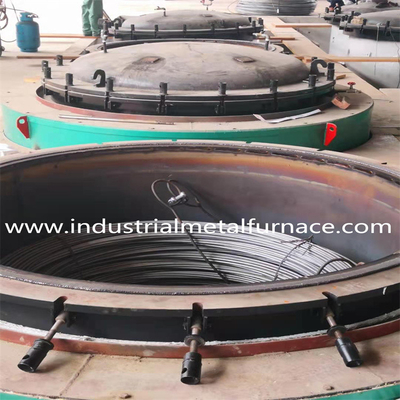

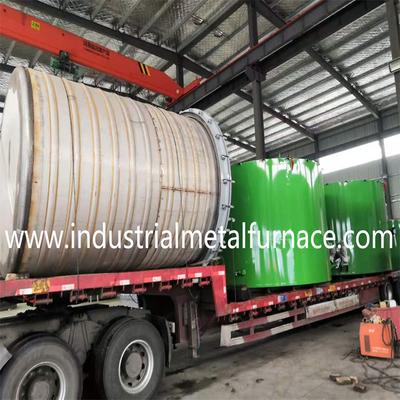

Zbiornik Muffle: wykonany z 10mm 321 płyt stali nierdzewnej (10mm dno), z okrągłym
ciśnienie -zamknięte30 mm grubości płaszczyzna ze stali węglowej
Grafitowy pierścionek.25 mm A3pokrywa z blachy metalowej, ze stali nierdzewnej 321
Izolowane pudełko, jest zamknięte przez 14 - 16ręczne śruby.
Urządzenie ochrony atmosfery: pokrywa pieca posiada wlot powietrza, właz wydechowy (zarówno
zzawory ręczne),wskaźnik ciśnienia i pierścień podnoszący.
4. Strony ekranu dotykowego:
5Zakres dostaw
| - Nie, nie.. |
Pozycja |
Q??ty |
Uwagas |
| 1 |
Korpus pieca |
1 zestaw |
Włączając płytę dolną pieca |
| 2 |
321 Zbiornik z mufflem do pieca ze stali nierdzewnej |
1 zestaw |
Izolowana pokrywa pieca ze stali nierdzewnej |
| 3 |
Elementy grzejące |
1 zestaw |
Pas oporu |
| 4 |
System regulacji temperatury |
1 zestaw |
|
| 5 |
Kabina sterująca |
1 zestaw |
|
| 6 |
Japoński regulator temperatury Shimaden |
3 zestawy |
|
| 7 |
Tyrystor |
9 zestawów |
|
| 8 |
Włókno kompensacyjne |
60m |
|
| 9 |
Termocouple |
3 sztuk |
K-typ 0-1100 |
| 10 |
Podtrzymujące urządzenia elektryczne |
1 zestaw |
Kontaktor, przełącznik powietrza, amperometr, voltometr, przekaźnik cieplny, przełącznik itp. |
6.MLista składników
| No. |
Pozycja |
Pochodzenie |
| 1 |
Kontroler temperatury |
Nippon Shimaden |
| 2 |
Tyrystor |
Jiangsu Danxiang Thyristor Technology |
| 3 |
Pasy oporowe |
Shougang, Pekin |
| 4 |
Materiały izolacyjne |
Shandong Luyang Group |
| 5 |
Materiały ogniste |
Yixing, Jiangsu |
| 6 |
Stalowe |
Tangshan Żelazo i Stali, Anshan Żelazo i Stali |
| 7 |
Płyty ze stali nierdzewnej |
TISCO |
| 8 |
Pompy próżniowe |
Szanghaj |
| 9 |
ekran dotykowy |
MCGS, Chiny |
| Uwaga:Dostawca ma prawo zmienić markę komponentów na równoważne z uwagi na niedostępność obecnych. |
7.Serwis posprzedaży
Gwarancja pieca do obróbki cieplnej próżniowej wynosi 13 miesięcy od daty
Sprzedawca jest odpowiedzialny za naprawę pieca lub wymianę uszkodzonych części
jeżeli usterki są spowodowane wadami wytwarzania, ale szkody spowodowane nieprawidłowym działaniem przez
Pracownicy mają być naprawiani przez samego kupującego lub przez sprzedawcę za określoną opłatą.
(Części łatwo zużywające się i naturalne zużycie części o wysokiej temperaturze nie są wliczone w
gwarancji.)
