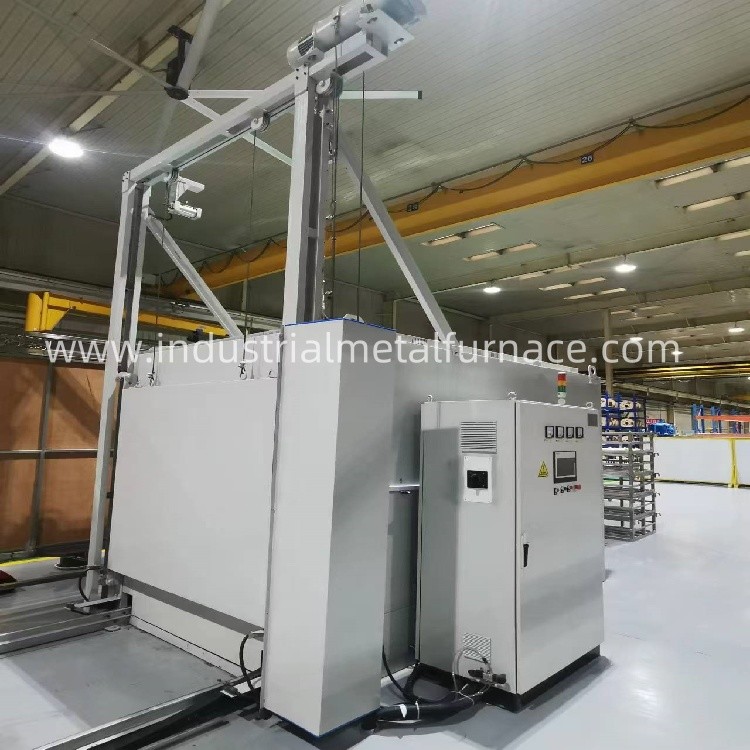

Niestandardowy piec do oczyszczania cieplnego aluminiowego stopnia 185 stopni Celsjusza T4

Specjalistyczny piec do obróbki cieplnej stopu aluminiowego o temperaturze 185 stopni Celsjusza

1Wniosek

Piekarnik odporny na obróbkę cieplną stopów aluminium jest piecem odpornym typu cyklowego, głównie

stosowane do obróbki starzenia odlewów stopów aluminium po obróbce gaśniczej i mogą być również stosowane do ciepła,

obróbki innych części roboczych w powietrzu poniżej 300°C.

Piekarnik ma dobry cykl cieplny i stosunkowo jednorodną temperaturę.

System regulacji temperatury wykorzystuje PID zero-przekraczania wyzwolony tiristor i japoński wyspie metr do sterowania

Pieczarnia do obróbki cieplnej starzenia ma dobrą stabilność i przyjmuje rejestrator bezpapierniczy do rejestrowania

alarm o temperaturze i nadtemperaturze do podwójnego sterowania, aby zapewnić, że przedmiot nie nagrzewa się.

2Główne parametry techniczne

3. Struktura Wprowadzenie

Struktura pieca elektrycznego składa się z ciała pieca, urządzenia grzewczego, układu sterującego i innych części.

3.1 Korpus pieca

Ramy pieca obróbki cieplnej metali powłoka jest spawana i formowana przez sekcji stali, a zewnętrzna ściana jest wykonana

Wykorzystuje się silikat aluminiowy do wyściółki wewnętrznej.

bawełna z igły z włókien ogniotrwałych jako materiał izolacyjny i konserwujący ciepło w celu obniżenia temperatury

Wewnętrzna ściana jest zamknięta płytą ze stali nierdzewnej.

Drzwi pieca i łupież pieca są również wykonane z spawanych ram stalowych, zewnętrzna ściana jest również wykonana z walcowanych na zimno

Płyty stalowe, a wewnętrzna wyściółka wykonana jest z aluminiowego krzemianu silikatowego, światłoodpornego włókna bawełnianego, wyciskanego igłą jako izolacja

i materiał konserwujący ciepło.

Pojazd jest wykonany z stali 12/14 kanału.

Wyrzucamy wózek do pieca.

Gdy drzwi do pieca typu pudełka są zamknięte, pasuje

ściśle do gumowego opakowania azbestu przy jamie pieca w celu zapewnienia, aby ciepło nie rozpraszało się.

3.2 Urządzenie grzewcze

Element grzewczy wykorzystuje rury grzewcze, które są rozmieszczone po obu stronach pieca i wykonane z 0Cr25AL5

Włókno stopowe, ma długą żywotność.

W celu zapewnienia stabilności i jednolitości pieca obróbki cieplnej, piec elektryczny o odporności jest wyposażony w urządzenie wentylacyjne

(kompletny zestaw jest kupowany z zewnątrz) oraz układ przewodzenia powietrzem.

System przewodu powietrza składa się z 1Cr18Ni9Ti stali odpornej na ciepło, tworzącej ostrze wentylatora odśrodkowego.

płyta przewodnicza powietrza i osłona powietrzna; płyta przewodnicza powietrza jest zainstalowana na górze pieca i posiada rowkę przewodnicza powietrza.

Gdy wentylator jest włączony, wiatr jest wyrzucany z wentylatora, dmuchany równomiernie do elementów grzewczych po obu stronach

pieca przez rowkę przewodnika powietrza, wstrzyknięta do pieca przez otwór przewodnika powietrza znajdujący się na dole osłony powietrznej, oraz

Następnie wchłonięty do wentylatora z przewodnika powietrza w dolnej części wentylatora, a następnie wyrzucony...

wprowadza ciepło wytwarzane przez podgrzewacz do pieca, tak aby element był równomiernie ogrzewany.

3.3System sterowania

System regulacji temperatury pieca do obróbki cieplnej starzenia wykorzystuje PID zero-przekraczania wyzwalacz tyristor i japoński Shimaden

Ponadto do rejestrowania temperatury wykorzystuje się rejestrator bezpapierowy, a alarm o nadciśnieniu jest

stosowane w celu zapewnienia, aby przedmiot nie przegrzał się.

Części mechanicznej transmisji pieca elektrycznego stosują sterowanie wzajemnym, tj. zasilanie

urządzenie wentylacyjne i element grzewczy są automatycznie wyłączane po otwarciu drzwi pieca.

urządzenia wentylacyjnego i elementu grzewczego można podłączyć dopiero po całkowitym zamknięciu drzwi pieca w celu zapobiegania

usterki i wypadki spowodowane nieprawidłowym działaniem.
