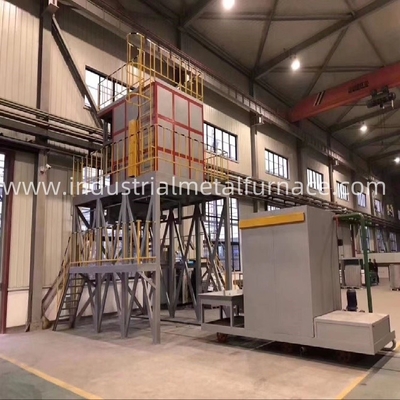

1400×1400×1100 mm Spadek do dna Szybki 650 stopni Celsjusza Aluminium T6 Obróbka cieplna Piecowy tłumienie Rozwiązanie

1400×1400×1100 mm Spadek do dołu Szybki 650 stopni Celsjusza Aluminium T6 Ciepło

Ogród oczyszczający, tłumienie, rozpuszczanie

1Wniosek

Piec o odporności na rozpuszczalnik stałego stopu aluminium i obróbkę cieplną tłumienia jest typem operacji okresowej

pieca odpornościowa, stosowana głównie do szybkiego tłumienia i obróbki roztworami części stopu aluminium.

Przedmiot roboczy tego pieca przyjmuje działanie zawieszone, z dobrym krążeniem cieplnym i stosunkowo jednorodnym

temperatury.

Po ogrzewaniu i izolacji, element może szybko spaść z pieca do basenu wody tłumienia

Środek oczyszczania w ciągu 10 sekund i wysoka jakość obróbki tłumienia.

System sterowania temperaturą przyjmuje PID zero-przekraczania wyzwolony tiristor i Japonii Shimaden inteligentne

Programowany licznik SR13 do kontrolowania temperatury.

rejestrator do automatycznego rejestrowania temperatury i alarmu o nadciśnieniu podwójne sterowanie w celu zapewnienia, że

element nie jest przegrzany.

Części mechanicznej transmisji elektrycznego pieca tłumiącego przyjmują układ sterowania i pracy wzajemnie blokujące.

2Główne parametry techniczne

3. Struktura Wprowadzenie

Elektryczny piec T6 składa się z pieca grzewczego, mechanizmu podnoszącego,

mechanizm tłumienia,

system sterowania i inne części.

3.1Piekło grzewcze

Piec grzewcza składa się z korpusu pieca elektrycznego, elementu grzewczego, urządzenia cyrkulacyjnego ciepłego powietrza, podstawy

ramy i drzwi do pieca.

Mechanizm zamykania itp.

Ramy obudowy pieca tłumiącego są spawane ze stali kanałowej 10# (rozstawienie kanału stalowego

jest ≤ 800 mm), a grubość stalowej płyty obudowy pieca wynosi ≥ 4 mm.

może uniemożliwić przepływowi gorącego powietrza z wentylatora krążącego przemieszczanie się włókien ciała pieca.

Górna część ściany wewnętrznej jest spawana grubością 3 mm ciepłoodporną płytą ze stali nierdzewnej 1Cr18Ni9.

Urządzenie cyrkulacji ciepłego powietrza składa się z wentylatora i płyty przewodnikowej powietrza.

Wentilator jest wykonany z stali odpornej na ciepło 1Cr18Ni9Ti, tworząc ostrze wentylatora odśrodkowego.

W trakcie produkcji wykonuje się równowagę dynamiczną, a połączenie ostrza i wału jest zacieśniane matiami.

Szyba wentylatora wykonana jest z materiału 1Cr18Ni9Ti.

Podstawowa ramka służy do umieszczenia korpusu pieca i jest spawana ze stali dużych kanałów 16%.

Drzwi pieca i łupież pieca są również wykonane z stali kanałowej 12 # spawanej jako ramy, zewnętrzna ściana jest również

wykonane z

6mm stalowa tablica, a wewnętrzna ściana jest wykonana z 2mm grubości 1Cr18Ni9.

odpierające

bawełna z włókna sztucznego jako materiał izolacyjny i konserwacyjny.

Drzwi pieca do obróbki cieplnej roztworu T6 i korpus pieca są uszczelnione miękką uszczelnieniem sprężonym w cylindrze.

Po piecu.

drzwi są na miejscu, cylinder jest używany do popychania go w górę i włókna bawełny są używane do tworzenia miękkiego uszczelnienia.

Kosz materiału wykonany jest z kwadratowej rury ze stali nierdzewnej 304 i profilu ze stali nierdzewnej 304.

Mobilny zbiornik wody: Mobilny zbiornik wody do gaśnienia jest wykonany z płyty ze stali nierdzewnej 304 o grubości 5 mm i dużego

Podstawowa ramka jest spawana ze stali kanałowej 14#, a cyrkulacja wody

urządzenie jest pompą ciepłej wody o mocy 4 kW. Pod mobilnym zbiornikiem wody zainstalowany jest elektryczny mechanizm przemieszczania się z 6 kół

przed wyjęciem obrabionego elementu z pieca,

przemieszcza się w dół korpusu pieca przez przepływ elektryczny i otwiera się na zewnątrz korpusu pieca, gdy

Zbiornik wody jest wyposażony w rurę grzewczą w kształcie litery U do ogrzewania zbiornika wody i jest wyposażony w

elektroniczny system sterowania stabilizujący temperaturę wody.

Moc ogrzewania: 45 kW

3.2 Mechanizm podnoszenia

Mechanizm podnoszenia składa się z wiadra dwustronnego, koszyka ładunkowego, łańcucha podnoszącego, koła kołowego itp.

Winka jest zainstalowana po jednej stronie ramy bazowej i przyjmuje reduktor niskich prędkości z samoblokowaniem

urządzenie zapewniające, aby ramka ładowania mogła pozostać i spowolnić w dowolnej pozycji, aby zapobiec ładowaniu ramki

od szybkiego uderzenia w zbiornik gaśniowy, gdy spada.

3.3 System sterowania

System regulacji temperatury wykorzystuje PID zero-przekraczania wyzwalacz tyristor i japoński Shimaden smart meter

do kontrolowania temperatury. Do rejestrowania krzywej wzrostu temperatury wykorzystuje się rejestrator bezpapierowy, a nadtemperaturę

podwójne sterowanie gwarantuje, że element nie przegrzeje się.

Części mechanicznej przesyłki pieca T6 przyjmują sterowanie wzajemnym blokowaniem, to znaczy, gdy piec

drzwi są lekko otwarte, zasilanie urządzenia wentylacyjnego i elementu grzewczego jest automatycznie wyłączone, oraz

zasilacz urządzenia podnoszącego zostaje automatycznie przywrócony; gdy kosz ładowania dotrze do określonego

położenie pieca i drzwi pieca są zamknięte, zasilanie urządzenia podnoszącego jest automatycznie odcięte;

zasilanie urządzenia wentylacyjnego i elementu grzewczego można podłączyć dopiero po otwarciu drzwi pieca

zamknięte w miejscu w celu zapobiegania wypadkom spowodowanym nieprawidłową obsługą.

5Zakres dostaw

6Wykaz głównych składników
