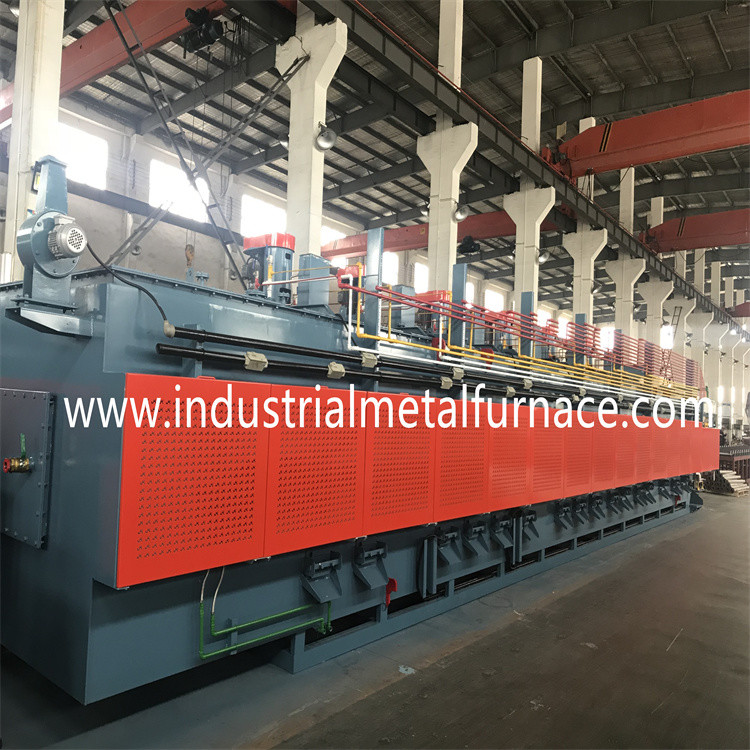

Wysoka ilość 40400 Elektryczny piec z ciągłym ogrzewaniem siatkowym

1.Linia pieców do obróbki cieplnej składa się z:

QhartowanieFurna→ QhartowanieCoolingTank→ Poczta Dsmarowanie

orazCopartyTank→ CciągłyHotAIrRuszenie Furna→

AautomatycznyTtemperaturaCkontrolaPaniel.

(1) moc całkowita: około 170KW (w tym moc pomocnicza);

(2) długość całkowita: około 23 metry;

(3) waga całkowita: około 22000 kg;

2D.główne parametry techniczne pieca taśmowego przenośnika siatkowego

Wydajność: hartowanie i odpuszczanie wynosi około 130-180 kg/h, nawęglanie jest

około 60-120 kg / h, a wydajność różni się w zależności od kształtu, rozmiaru i układania

przedmiotu obrabianego. Części robocze: narzędzia sprzętowe, części standardowe itp.

3.Specyfikacja techniczna na jednostkę

Piec hartowniczy　　

3-1.Specyfikacja

4. GaszenieCzołg

4-1.Specyfikacja

Piec taśmowy 4-1-1: B = 600 mm Materiał: 204, 1 szt., ¢1,6 * ¢1,6 * rąbek 30 05075-AL

4-1-2 Skrzynia biegów: N=1.5KW, I=450, P=25,4 Wszystkie, silnik Nanfang + reduktor Xintao

(w tym ogranicznik momentu obrotowego);

4-1-3 Pompa chłodząca: 5,5HP×3”, 1 zestaw, Shanghai Jiajin;

4-1-4 Pompa cyrkulacyjna: 5,5HP×3”, 1 zestaw, Shanghai Jiajin;

4-1-5 Płytowy wymiennik ciepła: (20m²), 1 zestaw, wymiana ciepła Yuanxiang;

4-1-6 Listwa podnosząca wykonana ze stopu aluminium, 1 komplet, wykonana z Wondery;

6.Postzbiornik do odtłuszczania i czyszczenia

6-1.Specyfikacja

6-1-1 Pas siatkowy: Materiał: szer.=400mm, 1 szt., ¢1,6*¢2,0 rąbek 30 05075-AL;

6-1-2 Skrzynia biegów: N=0,75KW, I=450, P=19,05 1 szt, Silnik Nanfang + reduktor Xintao

(w tym ogranicznik momentu obrotowego);

6-1-3 Pompa natryskowa: N＝2,2kw, 1 szt., Jiajin;

6-1-4 Silnik separacji wody olejowej: N = 0,10 kW, 1 zestaw, dostosowany;

6-1-5 Ogrzewanie elektryczne: N = 18,9 kW, 3 szt., Dostosowane;

Piec do hartowania

7-1.Specyfikacja

7-1-1 Temperatura pracy: ≤ 650 ℃;

7-1-2 Znamionowa moc grzewcza: około 80-95KW;

7-1-3 Ilość grzałek: 81 kompletów;

7-1-4 Ilość wejść: 3 strefy;

7-1-5 Długość pieca grzewczego: 6000mm;

7-1-6 Długość stelaża wyjściowego: 1000 mm;

7-1-7 Szerokość pasa siatki: B＝600mm (materiał SUS304);

7-1-8 Całkowita waga korpusu pieca: ok. 7 ton;

7-1-9 Całkowita szerokość korpusu pieca: Około 1825 mm;

7-1-10 Transmisja: N= 0,75KW, I=1800, P=25,4;

7-1-11 Wentylator: N= 3－1,5 kW;

7-1-12 Jednorodność temperatury pieca: ± 6 ℃;

7-1-13 Dokładność regulacji temperatury: ± 1 ℃;

7-1-14 Temperatura ściany pieca: ≤ 40 ℃ + temperatura pokojowa (strona transmisyjna);

Sterowanie elektryczne

8. Główne komponenty

9.Jednopunktowy automatyczny system kontroli stężenia węgla O2

Napięcie 220-380v × jeden Ф × 50HZ;

1. Regulator potencjału węglowego CP, 1 szt.;

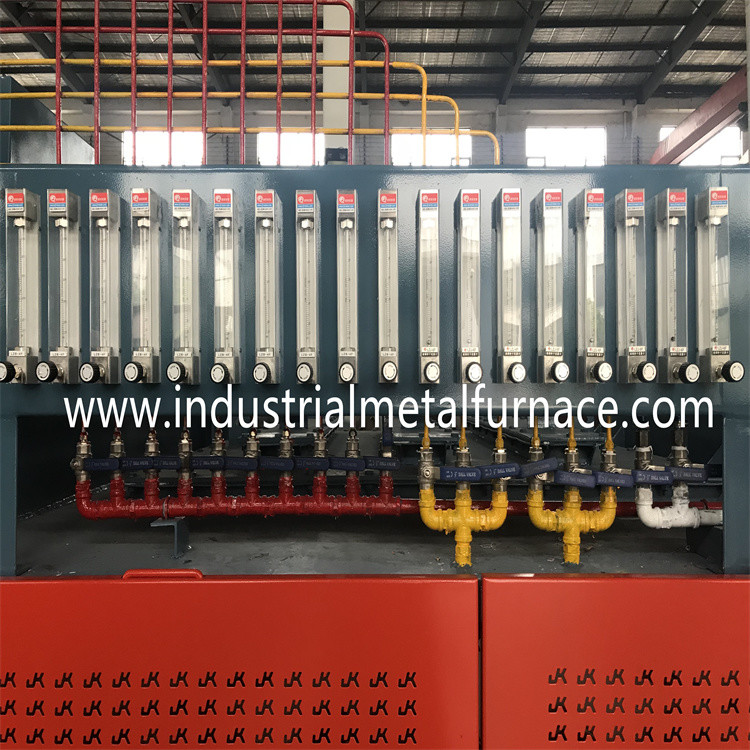

2. Pompa powietrza: 2 zestawy;Referencyjny przepływomierz powietrza: 1;Przepływomierz powietrza do spalania węgla: 1.

3. Rejestrator: 1 zestaw;

4. Grupa elektrozaworów sterujących przepływem: 1 grupa;

5. Sonda tlenowa Ф 27m/m × 600m/m: 1szt;

6. Orurowanie powietrza: 1 szt;

7. Okablowanie elektryczne: 1 szt;

10Praca na miejscu

1 rury: rury do ciągłego pieca taśmowego są przygotowywane przez kupującego, ale są ułożone

zgodnie z instrukcją sprzedawcy.

okablowanie: Przewody między szafą a każdą sekcją sprzętu są dostarczane przez

kupującego, ale są połączone zgodnie z instrukcją sprzedającego.

3 malowanie;elektryczny piec oporowy jest pomalowany na głęboki kolor.

połączenie rurowe: Rury wydechowe są przygotowywane i projektowane samodzielnie przez kupującego, począwszy od

punkt połączenia kołnierzy urządzenia.
