Wondery wysokiej jakości rolka podtrzymująca elektryczna

Hartowanie pieca typu siatkowa taśma Hartowanie

1. Wymagania podstawowe

1.1 produkt: wkręt samogwintujący, stalowa śruba ścienna.

1.2 proces: nawęglanie, węgloazotowanie, hartowanie jasne i odpuszczanie;

1.3 wydajność: hartowanie: 150-250kg/h;

2. Specyfikacja

Zgodnie z wymaganiami kupującego zalecamy naszemu klientowi!

wybierać500*6000mmelektryczny piec taśmowy z taśmą podtrzymującą typu rolkowego.

3. Podstawowe parametry linii produkcyjnej

4. Sprzęt Ogólne wprowadzenie i główne cechy

1. Ogólne wprowadzenie

1.1 Piec taśmowy łączy w sobie zaawansowane technologie od

Tajwan.Jego kluczowe części sprowadzane są zza oceanu.

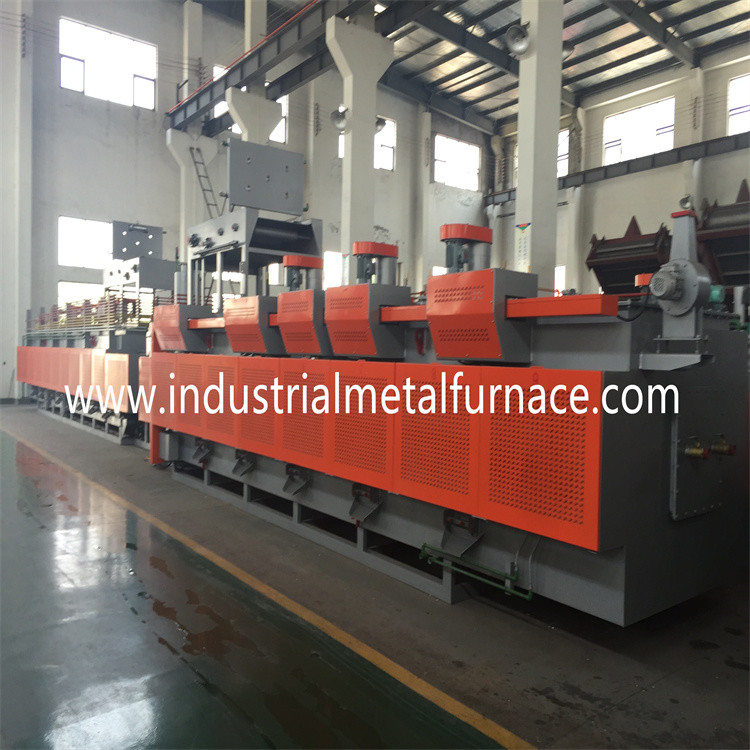

1.2 Linia produkcyjna składa się z pieca do hartowania wałków nośnych,

zbiornik hartowniczy, stojak do usuwania oleju, maszyna doczyszczająca, walec podtrzymujący

piec do hartowania z taśmą siatkową i elektryczny system sterowania.

2. Cechy:

2.1 Aby zaspokoić potrzeby produkcyjne części mocujących, piec wykorzystuje

Tajwańska technologia i poprawia jej efekt oszczędzania energii w obszarze

wykładzina ogniotrwała.

2.2 Piec taśmowy wykorzystuje ogrzewanie niskonapięciowe przez transformator

aby przedłużyć żywotność rur grzewczych.

2.3 Pas siatkowy jest podtrzymywany przez rolki nośne ze zsynchronizowanym

ruch tak, aby pas siatkowy miał minimalne napięcie.

2.4 Rolki są podtrzymywane przez specjalne uszczelnione łożysko wysokociśnieniowe.

2.5 Pas siatkowy jest zaprojektowany z nieprawidłowym urządzeniem alarmowym transportu, aby

zapewnić stabilny ruch pasa siatkowego.

2.6 Atmosfera kroplowa pieca z taśmą przenośnika siatkowego

jest zgazowywany przez generator gazu, a następnie przesyłany do pieca.

Atmosfera jest stale monitorowana i kontrolowana

sondą tlenową.

/

5. Specyfikacja sprzętu

6. Specyfikacja techniczna na jednostkę

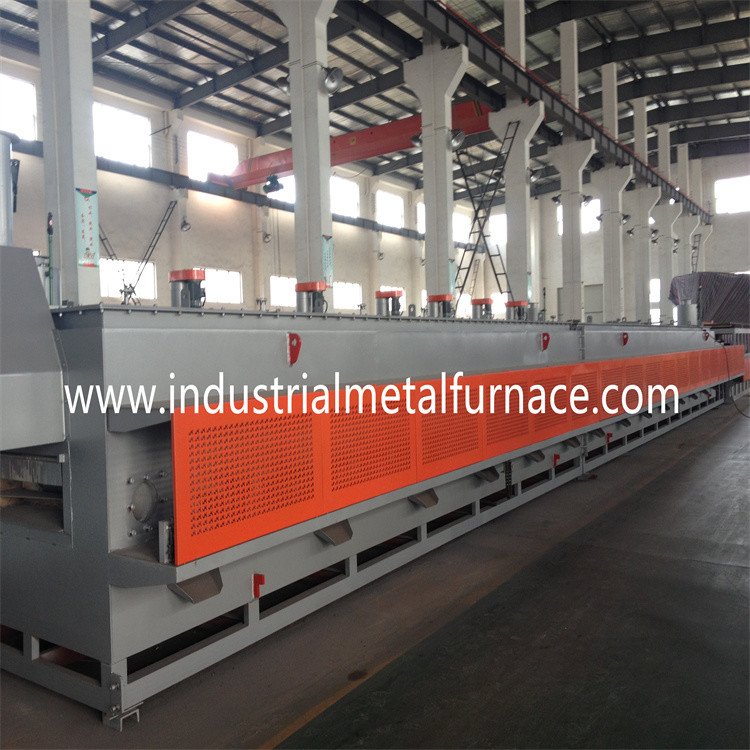

Piec do hartowania z taśmą siatkową　

Piec do hartowania jest kluczową częścią linii produkcyjnej pieca z taśmą siatkową

Składa się z płaszcza pieca, przedniego stojaka na maszynę, materiału do konserwacji ciepła,

urządzenie grzewcze, urządzenie do regulacji temperatury i urządzenie do dostarczania atmosfery.

Główne parametry:

Szerokość pasa siatki: 500 mm

Długość obszaru roboczego: 6000 mm

Długość wejścia: 2000mm

Długość obszaru podgrzewania: 1500 mm

Regulacja temperatury: 4-strefowa regulacja PID;

Moc znamionowa: 160KW

Jednorodność temperatury pieca: ≤ ± 5 ℃ jednolitość temperatury dla

ta sama sekcja: ≤ ± 3 ℃;Wzrost temperatury zewnętrznej ściany pieca: ≤50 ℃

Urządzenie napędzające pas siatkowy

2.1 Części są przenoszone przez taśmę siatkową.

2.2 Pas siatkowy jest podtrzymywany przez rolki nośne z

zsynchronizowany ruch.Pas siatkowy jest napędzany z przodu,

a tym samym wytrzymuje minimalną siłę rozciągającą w wysokiej temperaturze.

Prędkość jazdy pasa siatkowego 2,3: 50 ~ 220 mm / min, sterowanie falownikiem;

Pas z siatki 2,4: 500 * 22000 * 1,8 / 2,3 mm;1 kawałek;

2.5 rolki podporowe

Górne rolki podgrzewające, ￠50mm SUS304 5 sztuk;

Podgrzewanie dolnych rolek, ￠87mm SUS304 3 sztuki;

Rolki górne, ￠50mm SUS310 19 sztuk

Rolki dolne, ￠87mm SUS310 7 sztuk

Tylna rolka napędowa, ￠203mm SUS310 1 sztuka

Łożyska, 68 zestawów UCFL207

2.6 łańcuch i zębatka, P=19,05mm, 1 kpl

reduktor 2,7, 0,75kW 1 kpl;

2.8 inwerter, Mitsubishi, 1 zestaw;

Urządzenie wykrywające napęd pasa siatkowego 2.9, zestaw Omron 1

3. Materiał do konserwacji ciepła

3.1 Wewnętrzna ściana dachu jest wyłożona krzemianem wysokotemperaturowym 1400

aluminium + 1260 krzemianowo-aluminiowa koc cera.Materiał podszewki

mocowany za pomocą prętów ￠8mm i elementów kotwiących SUS310.

3.2 Ściany boczne pieca z taśmą oporową elektryczną

wyłożone są cegłami antynawęglanymi Isolite,

Cegły termoochronne i płyty termoochronne.Podszewka

grubość wynosi 395mm.

3.3 Klej ogniotrwały jest znaną marką krajową.Ma

cechy silniejszego efektu wiązania w wyższej temperaturze.

4. Urządzenie grzewcze: elektryczne rury emitujące ciepło.

4.1 Elektryczne rury grzewcze są zainstalowane w górnej i dolnej ścianie

paleniska.System grzewczy pracuje z zasilaniem niskonapięciowym,

a piec nie musi być zatrzymywany podczas wymiany rur grzewczych.

4.2 Rury elektryczne emitujące ciepło, 36 kompletów;

a) rura zewnętrzna: ￠122*1325*4mm (SUS310S), 36 sztuk;

b) rdzeń rury grzejnej: OCr21Al6Nb, 36 sztuk;

c) części izolacyjne (korund): 36 sztuk;

4.4 Każda strefa jest wyposażona w niezależny transformator.Promieniowanie cieplne

rura jest połączona równolegle i nie koliduje ze sobą.

Rury promieniowania cieplnego są łatwe w utrzymaniu.

5. Wentylator mieszający (łożysko NSK z układem chłodzenia wodą), 2 zestawy;

łopatki (wał i łopatki), 2 sztuki;

łożysko NSK, 4 komplety;

silnik 1,5kw, 2 komplety;

6. Urządzenie spalinowe (usuwanie i spalanie oparów z pieca)

i zbiornik oleju)

Pompa powietrza, 250W, 1 zestaw

Płyta ochronna izolacji cieplnej z chłodzeniem wodnym po stronie załadunku

podstawka przednia, 1 sztuka;

Drzwi pieca

a) ruchome drzwiczki paleniska przy ujściu paleniska, 1 kpl.;

b) miękkie drzwi kurtynowe wewnątrz pieca, 4 sztuki;

9. Otwór do usuwania kurzu, 12 sztuk;

Otwory na kurz znajdują się w dolnej części dwóch bocznych ścian podgrzewacza

i sekcja grzewcza.Otwór na kurz jest zablokowany zatyczką wykonaną z ciepła

włókno konserwujące i nakładka.Wtyczka jest mocowana za pomocą mechanizmu dźwigni,

i jest łatwy do usunięcia.

10 Drzwi pieca z przenośnikiem taśmowym z siatką są również wyposażone w 1 kurtynę przeciwpożarową

ogrzać czyszczenie płyn w zbiorniku czyszczącym.

11 urządzeń dostarczających atmosferę

doprowadzenie atmosfery: kroplówka: metanol+propan+amoniak;

11.1 Kontrola atmosfery:

Sonda tlenowa, maraton, USA, 1 szt.;

Regulator potencjału węglowego, Eurotherm, 1 zestaw;

Zawór proporcjonalny, Burket, Niemcy, 1 szt.;

Przepływomierz metanolu, 4 zestawy;

Przepływomierz amoniaku, 1 zestaw;

Przepływomierz propanu, 4 komplety;

Referencyjny miernik przepływu powietrza, 2 zestawy

Pompa powietrza, 8W, 2 zestawy

Bezpieczeństwo

Dwie boczne ściany sekcji podgrzewania i podgrzewania są

chronione przez perforowaną pokrywę.

13-siatkowe urządzenie napędowe pasa, Omron, 1 zestaw;
